3
2. Kalibrowanie optycznego czujnika
krawędziowego
Przy pomocy NAUCZYC wykalibrować
czujnik krawędziowy, aby rozpoznawał
poprawnie przejścia od jasnego do
ciemnego tonu. Kalibrowanie przy
pomocy NAUCZYC przeprowadzać
zawsze po starcie systemu albo jeśli
zmienia się oświetlenie, przedmiot lub
współczynnik powiększenia.
• Przycisk NAUCZYC nacisnąć.
• Dla przeprowadzenia kalibrowania
kierować się instrukcjami na ekranie.
3. Kalibrowanie offsetu kursora
krzyżowego
Kalibrowanie offsetu kursora
krzyżowego służy dla kompensacji
offsetu pomiędzy punktem środkowym
kursora krzyżowego i czujnikiem
krawędziowym. Kalibrowanie offsetu
kursora krzyżowego jest tylko
konieczne, jeśli dla zapisu punktów
na tym samym przedmiocie zostają
używane zarówno kursor krzyżowy jak i
czujnik krawędziowy.
• Przycisk FK-KAL. nacisnąć.
• Dla przeprowadzenia kalibrowania
kierować się instrukcjami na ekranie.
Setup końcowy opcji Video i
Czujnik krawędziowy
1. Kalibrowanie korekcji błędów
Dla skorygowania błędów enkoderów
i błędów maszynowych można
używać liniowej (LEC), częściowo
liniowej (SLEC) i nieliniowej (NLEC)
kompensacji błędów. Patrz także
Podręcznik obsługi ND 1300.
2. Kalibrowanie prostokątności
To kalibrowanie nie jest konieczne przy
wykorzystywaniu korekcji błędów NLEC.
• Nastawić wzorzec pomiarowy dla
kalibrowania prostokątności na osi
referencyjnej.
• Zmierzyć kąt wzorcowy. Wskazówki
odnośnie pomiaru kątów znajdują się
na kolejnych stronach.
• Menu SETUP wywołać a następnie
punkt menu RWK nacisnąć.
• Zmierzony kąt w polu ZMIERZONY
i certyfikowany kąt wzorcowy w polu
NOMINALNY zapisać.
• Klawisz FINISH nacisnąć, aby
zakończyć kalibrowanie.
Wskazówka:
Oprócz opisanych tu parametrów istnieje
szereg dalszych funkcji Setup. Patrz
także Podręcznik obsługi ND 1300.
3. Dołączenie powiększenia
W układach video z więcej niż jednym
powiększeniem wszystkie inne
powiększenia muszą zostać dołączone i
wykalibrowane.
• Powrócić do menu Setup i punkt
menu POWIEKSZENIE nacisnąć, aby
przejść do podmenu POWIęKSZENIE.
• Za pomocą przycisku NOWE
dołączyć nowe powiększenie. Nowy
numer KLAWISZAzostaje dołączony.
To oznaczenie klawisza dostępne
jest we wskazaniu POZYCJI RZECZ.
podczas pomiarów.
• To OZNACZENIE KLAWISZA składa
się z max. 3 dowolnych znaków. Pole
OZNACZENIE KLAWISZA nacisnąć
i jeśli to konieczne, zapisać nowe
oznaczenie.
4. Kalibrowanie powiększenia
Dla kalibrowania powiększenia używać
okręgu normalnego.
• ID-numer w oknie SETUP:
POWIEKSZENIE nacisnąć, aby
wyświetlić wymagane OZNACZENIE
KLAWISZY dla powiększenia.
• Pole SREDNICA WZORCA nacisnąć i
zapisać średnicę wzorca.
• Przycisk NAUCZYC nacisnąć
i postępować dalej zgodnie z
instrukcjami na ekranie.
• Powtórzyć tę operację dla wszystkich
powiększeń.
5. Kalibrowanie ustawienia kamery
• Punkt menu VED w menu SETUP a
następnie przycisk KAL nacisnąć.
• Wykonywać instrukcje na ekranie.

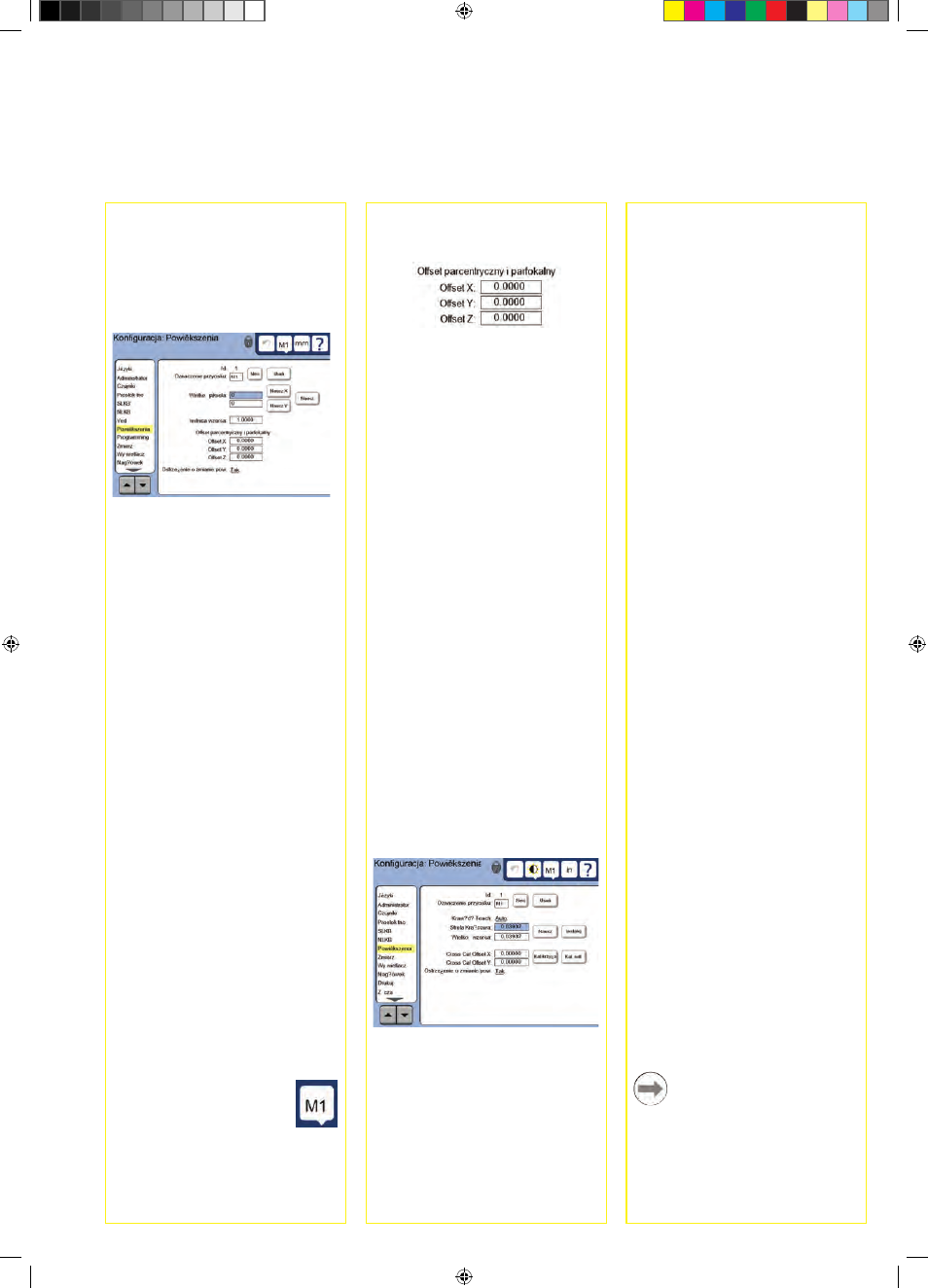

6. Kalibrowanie parcentryczności i
parfokalności
To kalibrowanie usuwa błędy offsetu
w X i Y, powstające pomiędzy różnymi
powiększeniami. Dla tego kalibrowania
używać okręgu normalnego.
• Punkt menu POWIEKSZENIE w
menu Setup nacisnąć.
• Klawisz dla POWIEKSZENIE
nacisnąć, aby wyświetlić
możliwe powiększenia.
Wybrać największe
powiększenie.
• Dla PARCENTRYCZNEgO i
PARFOKALNEgO OFFSETU
zapisać zero.
• Wartości offsetu wszystkich
powiększeń ustawić również na zero.
• Wybrać jeszcze raz największe
powiększenie.
• Zmierzyć okręg wzorcowy i punkt
zerowy wyznaczyć w punkcie
środkowym okręgu. Pomiar okręgu
i wyznaczenie punktu zerowego
opisane są na kolejnych stronach.
• Wybrać następne mniejsze
powiększenie i ponownie zmierzyć
okręg wzrocowy. Zanotować
wyświetlone we wskazaniu wyniku
pomiaru wartości dla X, Y i Z dla tego
powiększenia.
• Zapisać pozycje X, Y i Z dla tego
powiększenia w odpowiednich polach
OFFSETU.
• Ten sposób postępowania
należy powtórzyć, aż wartości
OFFSETzostaną zapisane dla
wszystkich powiększeń.
Setup dla opcji Optyczny
czujnik krawędziowy
1. Dołączyć powiększenia projektora
profilu
W projektorach z więcej niż jednym
powiększeniem wszystkie inne
powiększenia muszą zostać dołączone.
• Punkt menu POWIEKSZENIE
nacisnąć, aby wywołać podmenu
POWIEKSZENIE.
• Za pomocą przycisku NOWE
dołączyć nowe powiększenie. Nowy
numer KLAWISZAzostaje dołączony.
To oznaczenie klawisza dostępne
jest we wskazaniu POZYCJI RZECZ.
podczas pomiarów.
• To OZNACZENIE KLAWISZA składa
się z max. 3 dowolnych znaków. Pole
OZNACZENIE KLAWISZA nacisnąć
i jeśli to konieczne, zapisać nowe
oznaczenie.
Setup
