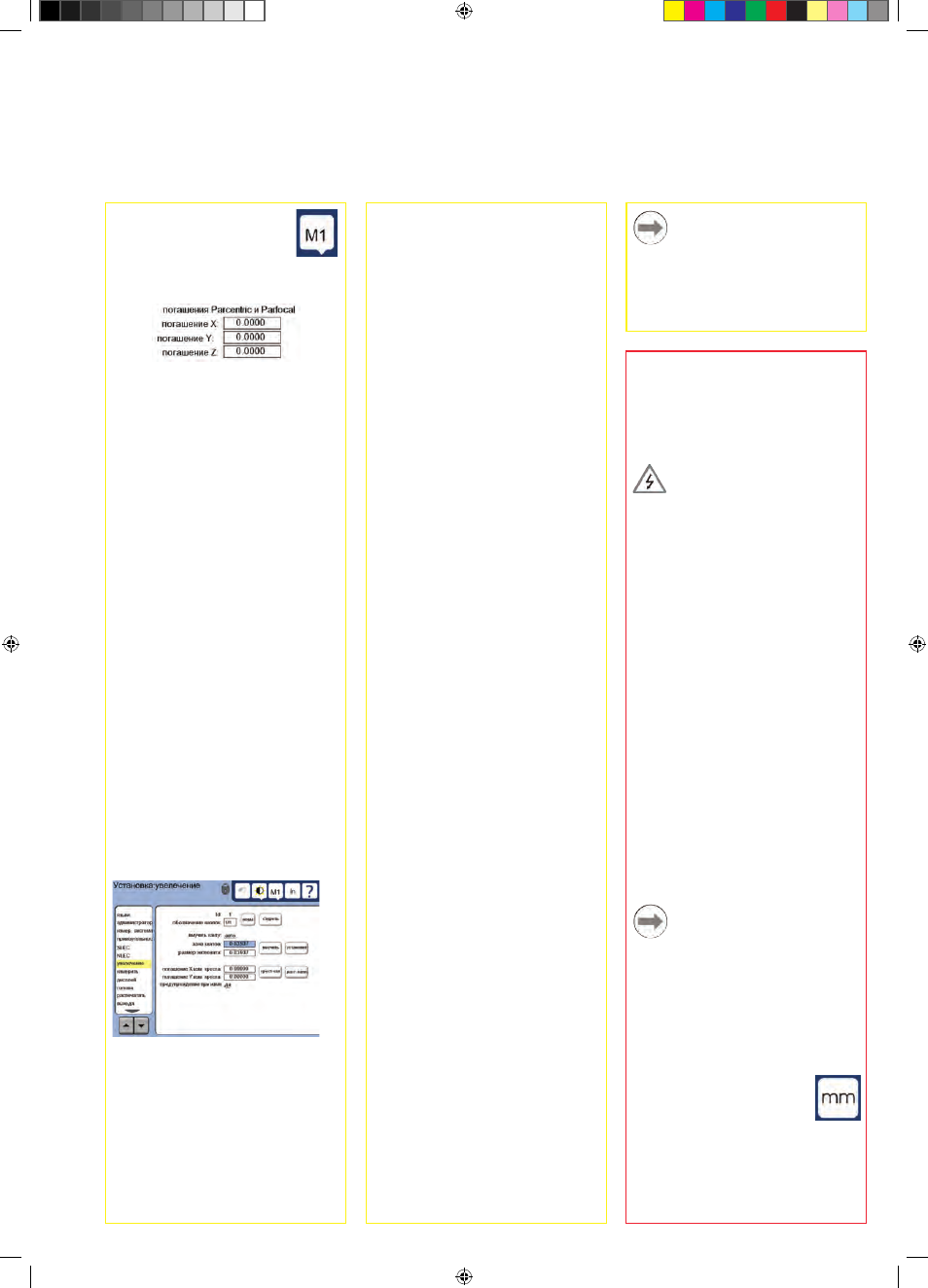

3
Замечание:
Помимо описанных здесь основных
параметров настройки существуют
также другие параметры. Их полное
описание можно найти в руководстве
пользователя по ND 1300.
• Коснитесь иконки УВеЛИ-
ЧеНИя для отображения
всех степеней увеличения
и выберите самую боль-
шую степень.
• Введите ноли во все поля.
• Установите смещение на ноль для
всех остальных степеней.
• Снова выберите самую большую
степень увеличения.
• Измерьте круглый эталон и
установите нулевую точку привязки
в центре круга. При необходимости
смотрите описание измерения
окружности и установки точки
привязки ниже в этом руководстве.
• Выберите более низкую степень
увеличения и измерьте тот же
эталон. запишите координаты X, Y
и Z, показанные в поле результатов
измерения для данной степени
увеличения.
• Введите координаты X, Y и Z в поле
ПОГашеНИе (СмещеНИе) для
данной степени.
• Повторите описанную выше
процедуру ввода СмещеНИя для
всех степеней увеличения.
Настройка опции оптическо-
го распознавания контура
1. Добавление степени увеличения
компаратора
если компаратор имеет более
одной степени увеличения, то
дополнительные степени необходимо
добавить вручную.
• Коснитесь пункта меню настроек
УВеЛИЧеНИе, на дисплее
отобразится экран СтеПеНИ
УВеЛИЧеНИя.
• Коснитесь кнопки НОВый, чтобы
добавить новую степень. Будет
добавлено новое ОБОзНаЧеНИе
КНОПОК. Эта метка будет доступна
в основном режиме во время
измерений.
• ОБОзНаЧеНИе КНОПКИ
можно изменить на любые
другие 3 символа. Коснитесь
ОБОзНаЧеНИе КНОПКИ и
введите в поле новое название.
2. Калибровка оптического щупа
Калибровка щупа помогает
прибору правильно распознавать
переходы между светлым и темным.
Выполняйте калибровку ВыУЧИть
после каждого включения, если
изменилось освещение, деталь или
степень увеличения.
• Нажмите кнопку ВыУЧИть.
• Для выполнения калибровки
следуйте инструкциям,
отображаемым на экране.
3. Калибровка смещения
перекрестия
Калибровка смещения перекрестия
компенсирует разницу между
положением центра перекрестия
и щупом. Она необходима, если
перекрестие и щуп используются
для измерения точек одной и той же
заготовки.
• Нажмите кнопку КРеСт-КаЛИБ.
• Для выполнения калибровки
следуйте инструкциям,
отображаемым на экране.
Завершающие настройки
видеоопции и видеощупа
1. Калибровка компенсации
погрешности
Для компенсации погрешности
датчика и погрешности станка можно
использовать компенсацию линейной
погрешности (LeC), компенсацию
линейной погрешности на сегменте
(SLeC) и нелинейности (NLeC).
Более подробное описание можно
найти в руководстве пользователя по
ND 1300.
2. Калибровка перпендикулярности
Эта калибровка не требуется,
если используется компенсация
нелинейной погрешности (NLeC).
• Выровняйте эталон для калибровки
перпендикулярности вдоль оси.
• Измерьте угол эталона. При
необходимости смотрите описание
измерения угла ниже в данном
руководстве.
• Откройте меНю НаСтРОеК,
а затем коснитесь
пункта SQUAReNeSS
(ПеРПеНДИКУЛяРНОСть).
• Введите измеренное значение в
поле ИзмеРИть: (ИзмеРеННый
УГОЛ), а затем введите известное
значение угла концевой меры
в поле STANDARD ANgLe
(заДаННый УГОЛ).
• Для завершения калибровки
нажмите кнопку FiNiSh.
Настройки
Настройки опции ЧПУ
Направление вращения двигателя и
параметры датчика обратной связи
необходимо настроить перед первым
использованием опции ЧПУ, а также
при любых изменениях в двигателе
или датчике.
Внимание:
Настройка параметров ЧПУ
должна выполняться только
квалифицированным персоналом.
Ошибки, вызванные неправильной
настройкой, могут привести
к серьезным повреждениям
оборудования и травмам оператора.
Их полное описание можно найти
в руководстве пользователя по
ND 1300.
Подготовка к измерениям
1. Включение ND 1300
• Проверьте подсоединения
ND 1300.
• Включите ВыКЛюЧатеЛь
ПИтаНИя для запуска ND 1300.
После инициализации на экране
отобразится ОСНОВНОй РежИм
(DRO).
2. Обнуление (опция)
Перемещайте координату до
пересечения с референтной меткой
или до упоров, если система была
настроена для обнуления при
включении.
Замечание:
При использовании компенсации
сегментной линейной и нелинейной
погрешностей (SLeC и NLeC)
необходимо иметь воспроизводимую
точку привязки станка. Более
подробное описание можно найти в
руководстве пользователя.
3. Выбор единиц измерения
Коснитесь иконки еДИНИц
ИзмеРеНИя для
переключения между мм и
дюймами.
