120

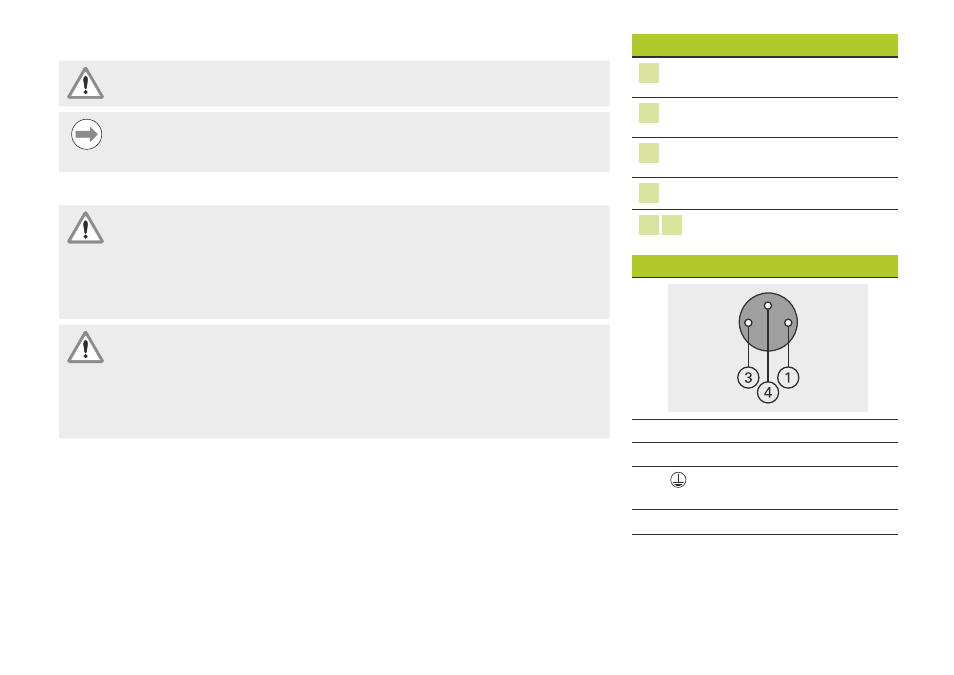

6. Установка
Отвественность за систему, в которой установленно данное
устройство, несет собравшее или установившее систему лицо.
Внимание
Подключение и отключение соединение при включенном устройстве не
допускается. Это может привести к повреждению его компонентов.
Электрическое соединение
Предупреждение! Опасность поражения электрическим током!
Без надлежащего заземления существует опасность поражения
электрическим током.
Для предотвращения данной опасности всегда используйте 3-жильный
(заземленный) кабель питания с надежным подключением заземления
к сети здания.
Предупреждение! Опасность возгорания
При использовании не отвечающего минимальным требованиям кабеля
питания существует опасность возгорания.
Для предотвращения данной опасности всегда используйте кабель
питания, отвечающий спецификациям, указанным в таблице Кабель
питания справа.
Интерфейсы
1
Светодиодный индикатор
питания
2
Светодиодный индикатор
сети
4
F2: Патрон сменного
предохранителя
5
X120: Разъем питания
7 15 Разъемы модулей
Кабель питания
1 пост. ток 24 В
3 0 В
4 Зажим защитного провода
(заземление)
Мин. сечение провода: 0,24 мм
2
Мин. сечение провода: 0,35 мм
2
