13
Verdrahtung der Netzkupplung
Die mit der MSE 1202 mitgelieferte M8-Kupplung (ID 1071955-01) muss mit einem
geeigneten Netzkabel verdrahtet werden, siehe “Netzkabel“ auf Seite 12.
Ersatzkupplungen sind von HEIDENHAIN erhältlich.
Netzkupplung verdrahten:
X X Netzkabel von der Hauptstromversorgung trennen
X X Netzkupplung verdrahten wie in der Abbildung rechts dargestellt
Netzkabel anschließen
Netzkabel anschließen:
X X Netzkabel von der Hauptstromversorgung trennen
X X Kupplung des Kabels auf den Anschluss am Modul ausrichten
X X Netzkupplung an den Netzstecker 5 auf der Vorderseite des Moduls anschließen
X X M8-Kupplung handfest anziehen
7. Erstinbetriebnahme
Gerät einschalten:
X X Stromversorgung des Geräts einschalten

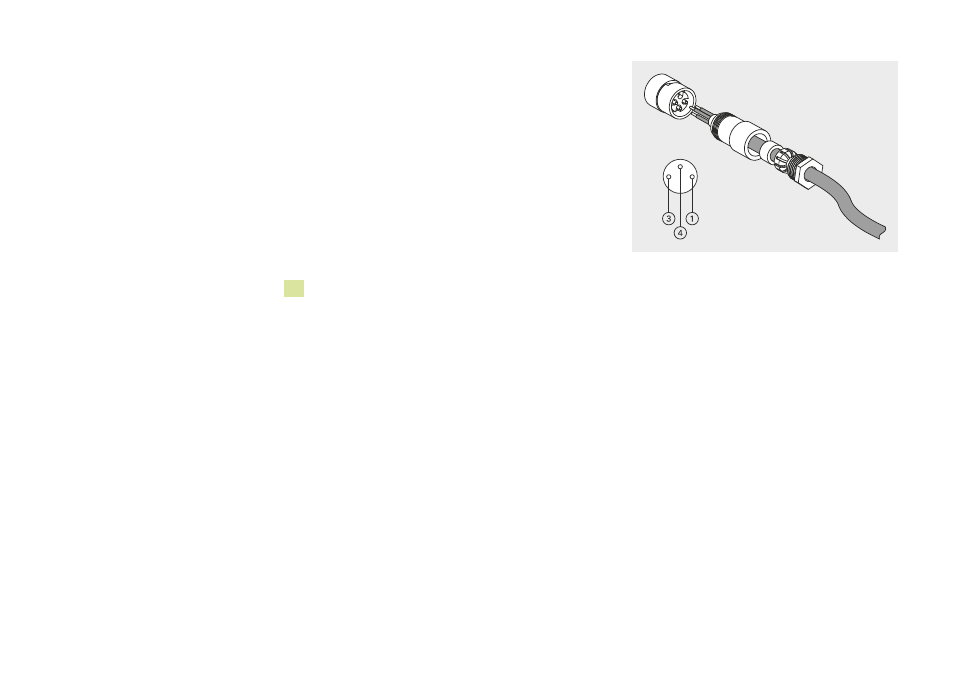

Verdrahtung der M8­Netzkupplung
