5.7 Technische Daten der
Kommunikationsschnittstellen
Tabelle 5.9 Technische Daten der Kommunikationsschnittstellen
1)
Achten Sie beim Einsatz im Außenbereich darauf, ein geeignetes
Kabel zu verwenden. Wenn das Kabel sehr steif ist, sollte
eine Zwischenklemme verwendet werden, um eine größere
Biegsamkeit des Kabels zu erreichen, bevor es an den
Wechselrichter angeschlossen wird. Bei einigen Kabel ist es
ggf. ausreichend, die äußere harte Ummantelung an dem
Teil des Kabels zu entfernen, das in das
Wechselrichtergehäuse eingeführt wird. Auf diese Weise
werden die auf den Leiterplatten montierten
RJ-45-Ethernetanschlüsse vor zu starker Beanspruchung
geschützt, die zu Schäden oder Problemen mit der
Verbindung führen könnte.

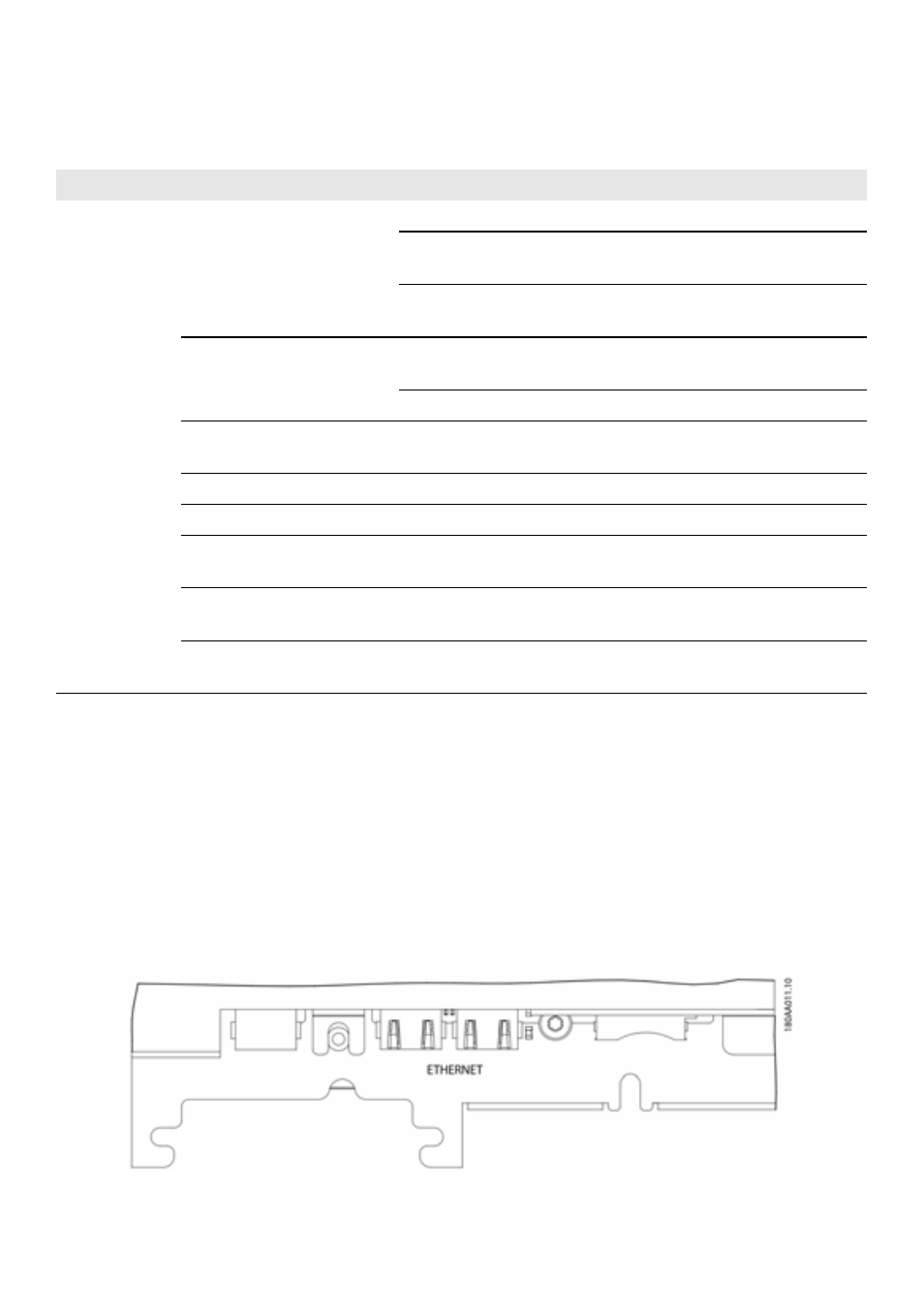

Abbildung 5.3 Hilfsschnittstellen (Ausschnitt der
Kommunikationsleiterplatte mit RJ-45-Ethernet-Anschlüssen)
Schnittstelle Parameter Parameterdetails Spezifikation
Ethernet Kabel Durchmesser Kabelmantel ( ⌀ ) 2 x 5-7 mm
Kabeltyp
STP-Kabel (Shielded Twisted Pair,
CAT 5e oder SFTP CAT 5e)
1)
Wellenwiderstand (Impedanz)
der Kabel 100 Ω – 120 Ω
RJ-45-Steckverbinder: 2 Stck.
RJ-45 für Ethernet Drahtstärke 24–26 AWG (je nach Ausführung
des RJ-45-Steckers)
Kabelschirmabschluss Über RJ-45-Stecker
Galvanische
Schnittstellentrennung Ja, 500 Veff
Direkter Berührungsschutz Doppelte/verstärkte Isolierung Ja
Kurzschlussschutz Ja
Kommunikation Netzwerktopologie Sternverbindung und verkettete
Verbindung
Kabel Max. Kabellänge zwischen
Wechselrichtern 100 m (328 ft)
Max. Anzahl der
Wechselrichter Pro SMA Inverter Manager 42
