Navijalni boben za cev za stisnjen zrak SI
10190 Navodila za uporabo RU-89560
17
Datum: 10190-01-2013
• V primeru okvare napravo
prenehajte uporabljati.
Navijalnega bobna za cev za
stisnjen zrak v primeru motenj
delovanja in okvar/poškodb ne
uporabljajte. Do poškodb cevi lahko
pride, če se cev npr. priščipne ali če
na cevi nastanejo ureznine.
Navijalni boben za cev za stisnjen
zrak dajte pregledati in po potrebi
popraviti, preden ga ponovno
začnete uporabljati.
PREVIDNO: Preprečite
materialno škodo.
• Zaščitite cev za stisnjen zrak.
Cev za stisnjen zrak zaščitite pred
oljem, kislino, ostrimi robovi in
visokimi temperaturami. Če tega ne
upoštevate, lahko pride do okvar.
4 Obseg dobave
Takoj ob razpakiranju izdelka, preverite,
ali je dobavljeni komplet popoln in ali je
izdelek v brezhibnem stanju.
1 x navijalni boben za cev za stisnjen
zrak
5 Tehnični podatki
Izdelek: Navijalni boben za
cev za stisnjen zrak
Številka artikla: 10190
Klasifikacija:
Gibljiva PVC cev za
stisnjenzrak, prozorna modra z
ojačevalno mrežo
Delovna temperatura:
–20 °C do +60 °C
Dolžina cevi: pribl. 20 m
Premer: 6,3 / 11,3 mm
Delovni tlak: maks. 15 bar
Priključki: Priključek in
medeninasta enoročna hitra spojka
Stojalo: pocinkana
jeklena
cev z vodilom za cev
Ohišje: Plastično vreteno
Mere (v x g x š): 35,5 x 19 x 28,5 cm
6 Pregled izdelka
V tem poglavju boste našli predstavitev
delov za upravljanje, sliko izdelka in
kratek opis funkcij. V naslednjem
poglavju (7. poglavje) bodo funkcije
podrobneje opisane.

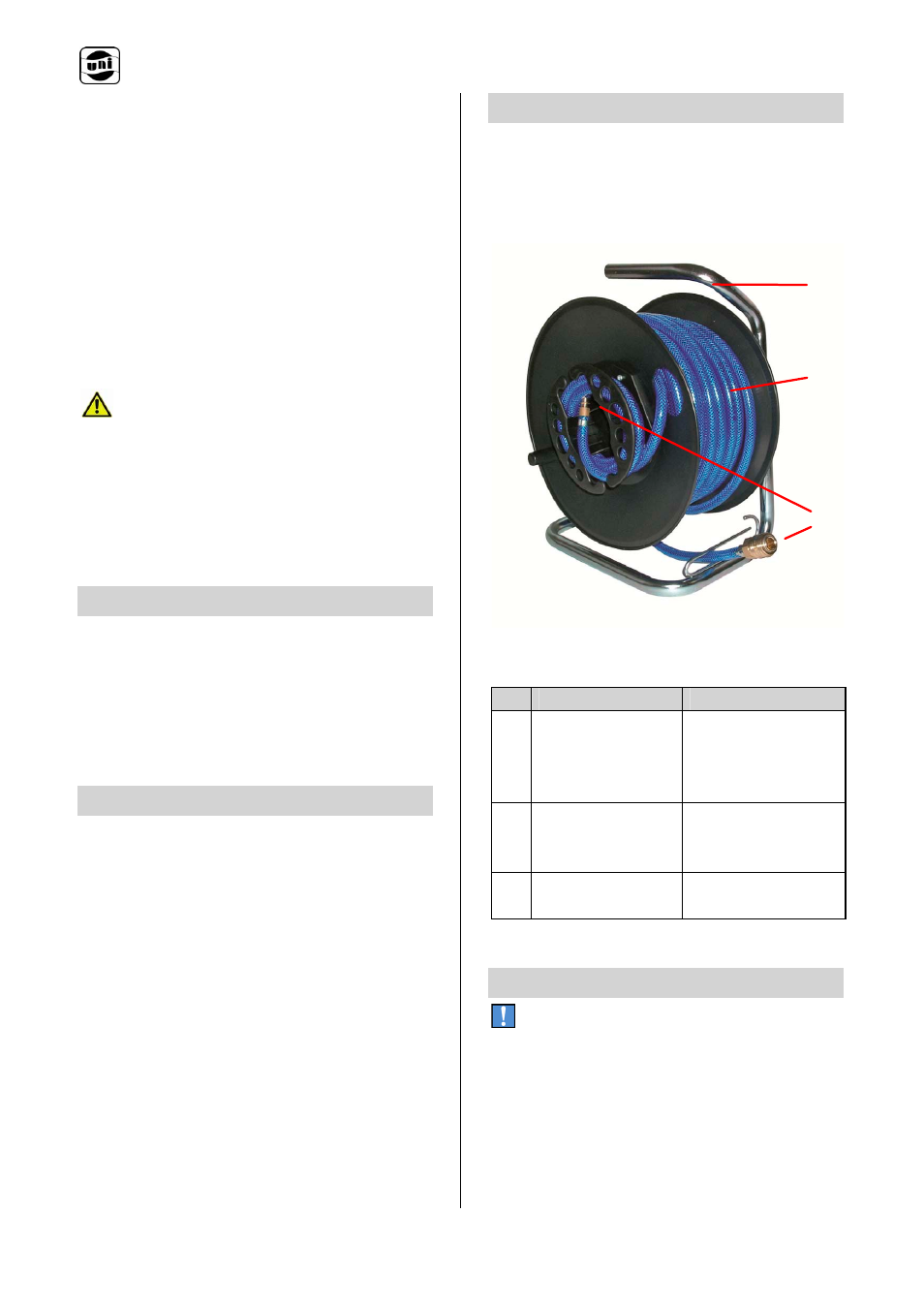

Slika 1: Pregled naprave – navijalni boben za
cev za stisnjen zrak
Št. Poimenovanje Funkcija
1 Stojalo z
vodilom za cev
Poenostavi
navijanje in
odvijanje cevi za
stisnjen zrak
2 Cev za stisnjen
zrak Povezava orodje
– cev –
kompresor
3 Priključki Enoročno
upravljanje
Tabela 2: Deli bobna za cev za stisnjen zrak
7 Namestitev in uporaba
POMEMBNO: To poglavje opisuje
osnovne funkcije bobna za cev za
stisnjen zrak.
Poglavje pozorno preberite, da boste
razumeli možnosti in funkcije in da
boste lahko izdelek uporabljali.
Upoštevajte naslednja navodila, zlasti
varnostna navodila, da bi se izognili
