Bubon s pneumatickou hadicou SK
10190 Návod na použitie RU-89560
30
Stav: 10190-01-2013
prasknutia pneumatickej hadice
alebo poškodenia prípojok.
• Pri nedostatkoch vyraďte z
prevádzky.
Bubon s pneumatickou hadicou
vyraďte pri funkčných poruchách a
nedostatkoch/poškodeniach z
prevádzky. Poruchy sa môžu
vyskytnúť napr. vplyvom stlačenia
alebo prerezania hadice.
Bubon s pneumatickou hadicou
nechajte skontrolovať a príp. opraviť
skôr, ako ho opäť uvediete do
prevádzky.
POZOR: Zabráňte hmotným
škodám.
• Chráňte pneumatickú hadicu.
Pneumatickú hadicu chráňte pred
olejom, kyselinou, ostrými hranami
a vysokými teplotami. Pri
nedodržiavaní vzniká možnosť
poškodenia.
4 Súčasť dodávky
Ihneď po vybalení skontrolujte, či je
dodávka úplná a či sa na výrobku
neprejavujú chyby.
1 x Bubon s pneumatickou hadicou
5 Technické údaje
Výrobok: Bubon s
pneumatickou hadicou
Číslo výrobku:
10190
Klasifikácia: Mäkká
pneumatická
hadica z PVC, priesvitná modrá s
textilnou vložkou
Pracovná teplota: -20 °C až + 60 °C
Dĺžka hadice:
cca 20 m
Priemer: 6,3 / 11,3 mm
Prevádzkový tlak: max. 15 bar
Prípojky: násuvné
hrdlo a
jednoručná rýchlouzáverová spojka z
mosadze
Podstavec: pozinkovaná
oceľová rúra s hadicovým vedením
Teleso: plastový
navijak
Rozmery (vxhxš): 35,5 x 19 x 28,5 cm
6 Popis výrobku
V tejto časti uvádzame prehľad
ovládacích prvkov a ukazovateľov
výrobku a krátky popis funkcií. V
nasledujúcej kapitole (kapitola 7) sú
funkcie popísané podrobnejšie.

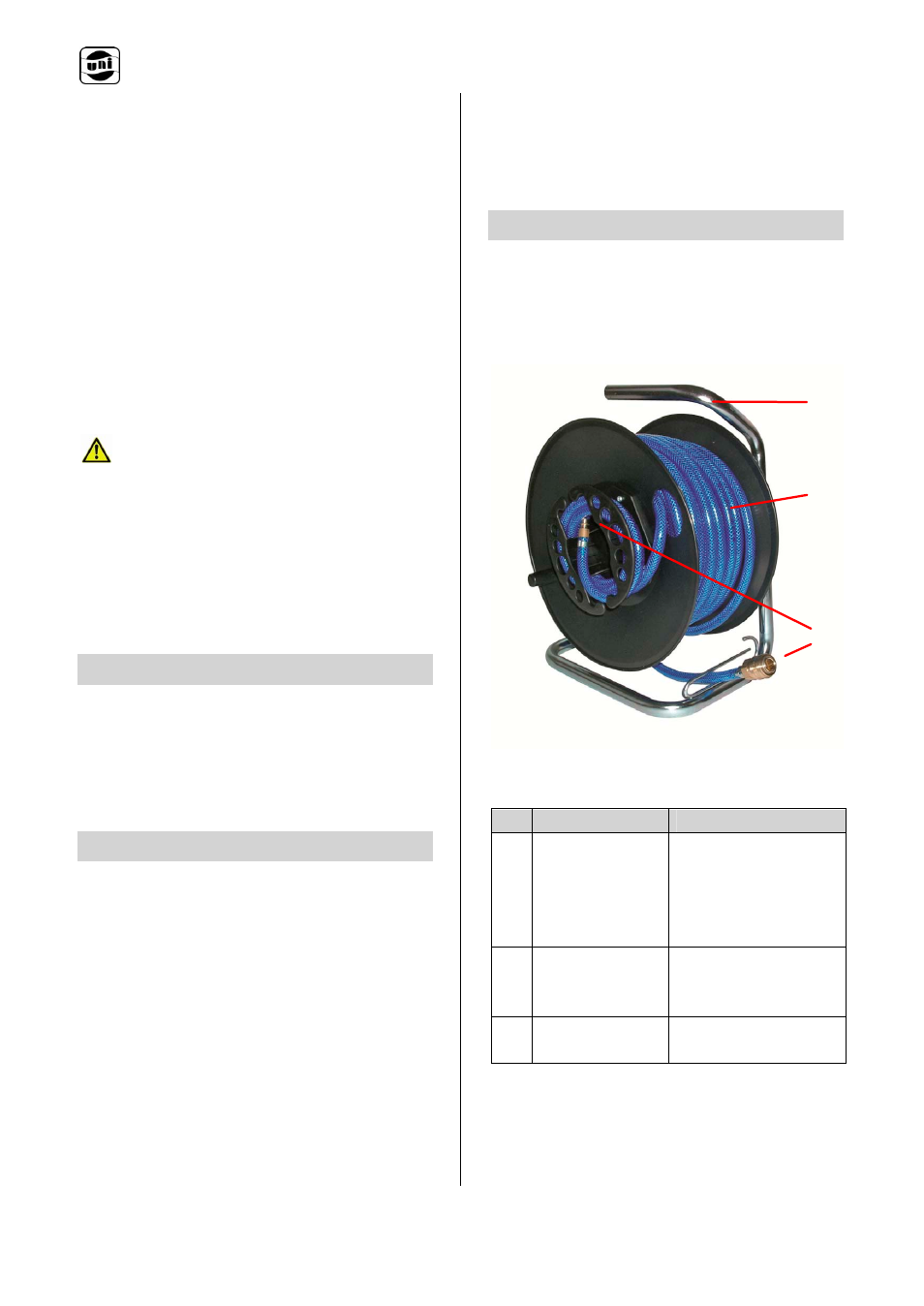

Obr.1: Popis prístroja bubon s pneumatickou
hadicou
Pol. Názov Funkcia
1 Podstavec s
hadicovým
vedením
Zjednodušuje
navíjanie a
odvíjanie
pneumatickej
hadice
2 Pneumatická
hadica
Spojenie nástroja
– hadice –
kompresora
3 Prípojky Jednoručné
ovládanie
Tab.2: Časti bubna s pneumatickou hadicou
1
2
3
