defektů/poškození uveďte hadicový
buben mimo provoz. Defekty mohou
například vzniknout přimáčknutím
nebo řezným poškozením hadice.
Hadicový buben nechte před
opětovným uvedením do provozu
zkontrolovat popř. opravit.
Pozor: Zabraňte hmotným
škodám.
• Chraňte hadici na stlačený
vzduch. Hadici na stlačený vzduch
chraňte před olejem, kyselinou,
ostrými hranami a vysokými
teplotami. V případě nedodržení
možnost vzniku poškození.
4 Součást dodávky
Ihned po vybalení zkontrolujte, zda je
dodávka kompletní a zda výrobek
nevykazuje závady.
1 x Hadicový buben
5 Technické údaje
Výrobek: Hadicový buben
Číslo výrobku: 10190
Klasifikace: Měkké-hadice na
stlačený vzduch z PVC, modro-
průhledná s textilní vložkou
Pracovní teplota: -20°C až + 60°C
Délka hadice:
cca 20m
Průměr: 6,3 / 11,3 mm
Provozní tlak: max. 15 bar
Přípojky: Nástrčná koncovka
a jednoruční potrubní rychlospojka z
mosazi
Stojan: pozinkovaná
ocelová trubka s vedením hadice
Kryt: plastový
naviják
Rozměry (vxhxš): 35,5 x 19 x 28,5 cm
6 Popis výrobku
V této části uvádíme přehled
ovládacích dílů a ukazatelů výrobku a
krátký popis funkcí. V následující
kapitole (kapitole 7) je funkce popsaná
podrobněji.

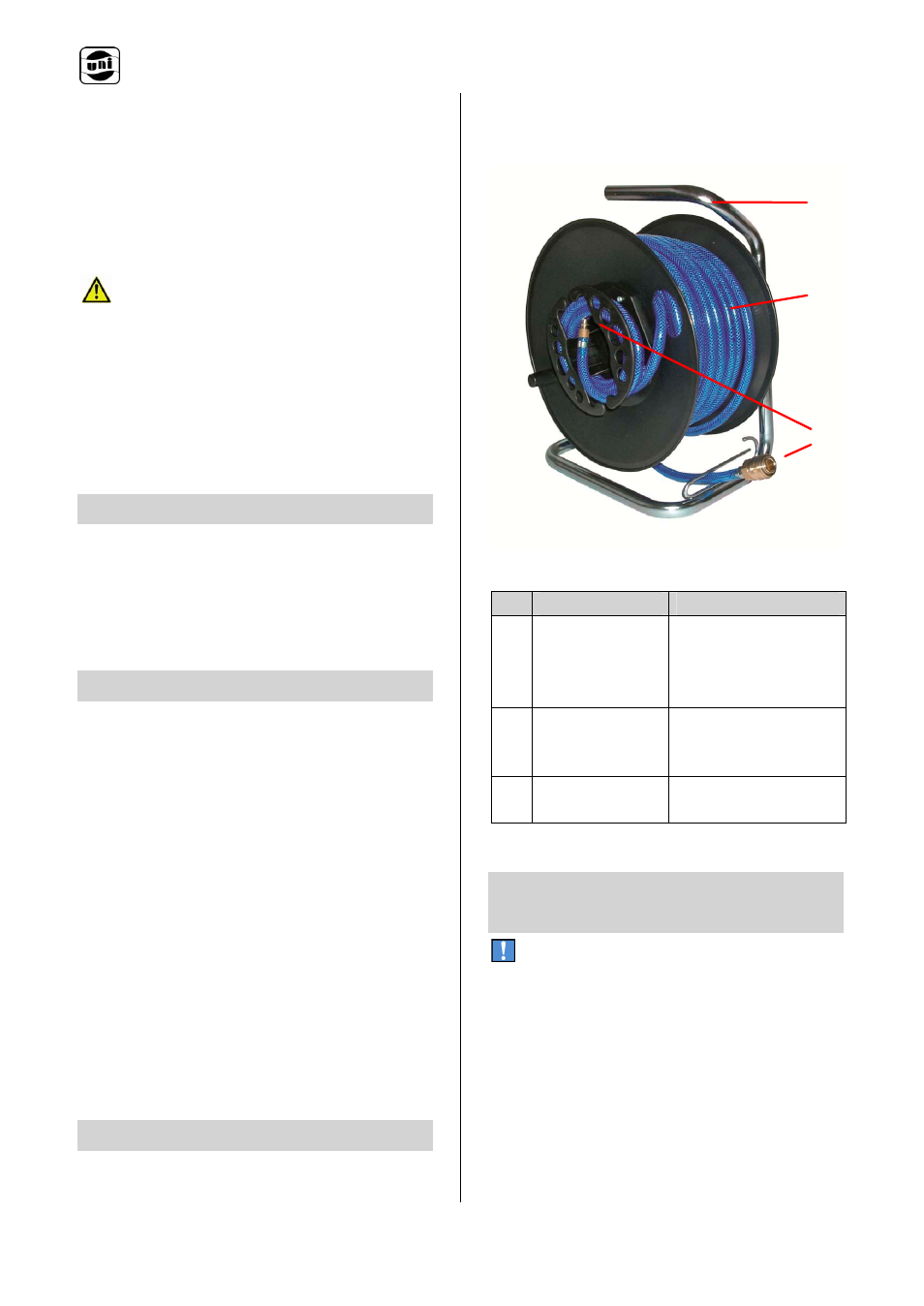

Abb.1: Popis přístroje hadicový buben
Pol Název Funkce
1 Stojan s
vedením
hadice
Zjednodušuje
navíjení a odvíjení
hadice na
stlačený vzduch
2 Hadice na
stlačený
vzduch
Spojení nářadí -
hadice -
kompresor
3 Přípojky Obsluha jednou
rukou:
Tab.2: Části hadicového bubnu
7 Uvedení do provozu a
obsluha
DŮLEŽITÉ: Tato kapitola popisuje
základní funkce hadicový buben.
Přečtěte si pečlivě tuto kapitolu, abyste
pochopili a mohli využívat možnosti a
funkce.
Dodržujte následující pokyny,
především bezpečností pokyny, abyste
se vyhnuli chybné obsluze a možných
poruchám. V případě problému
nahlédněte do seznamu závad (Kap. 8)
1
2
3
