19

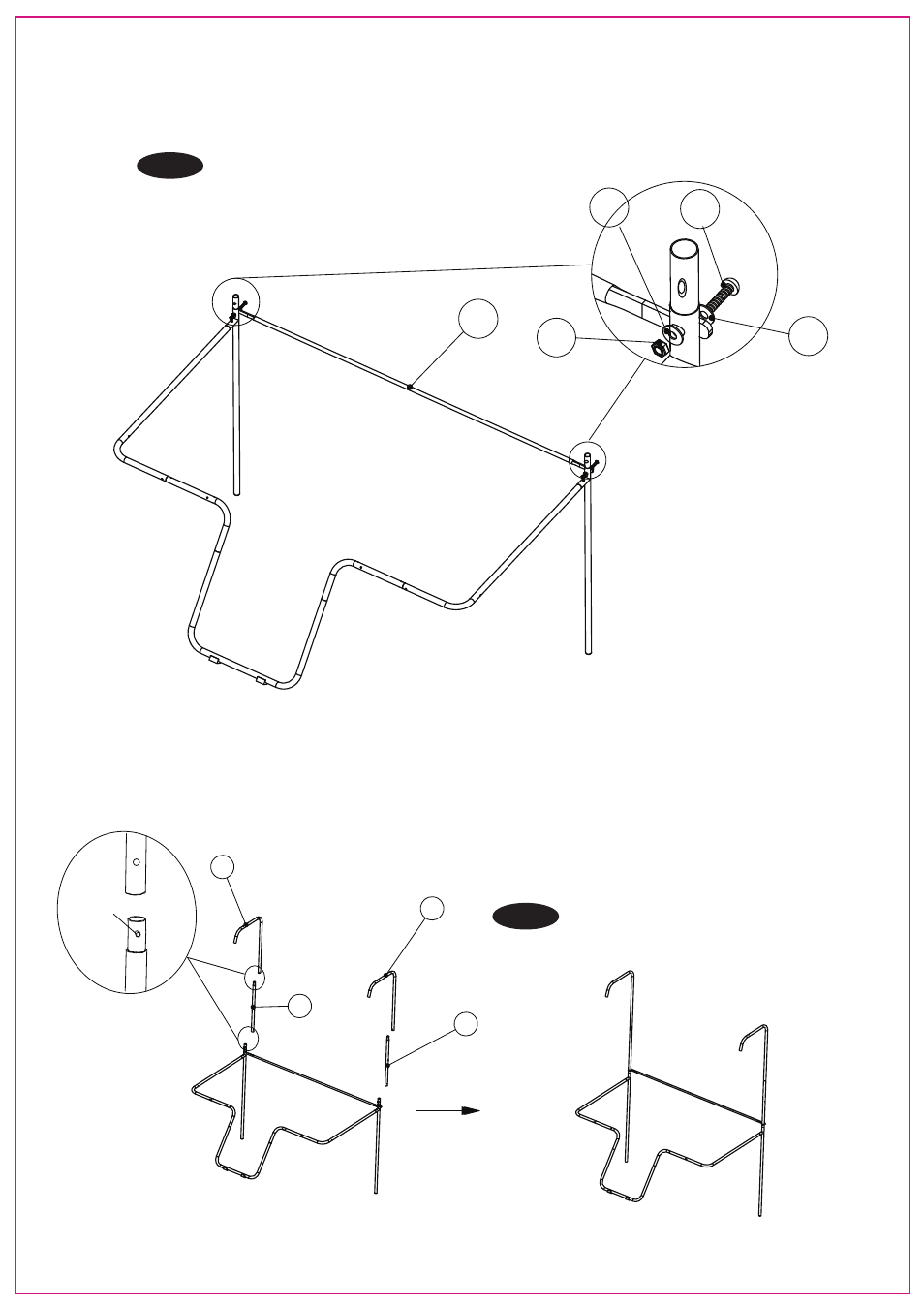

11. Adjunte el Tubo-21(#21) al Tubo (FIG.4 pre-montada) usando dos Tornillos (#23), cuatro Arandelas (#22) y
dos Tuercas (#25).
Vea la FIG. 5.
12.Adjunte el Tubo-3(#3) al Tubo (FIG.4 pre-montada) usando la cerradura de resorte.
Vea la FIG. 6.
13.Adjunte el Tubo-4(#4) y el Tubo-5(#5) al Tubo-3(#3) usando la cerradura de resorte.
Vea la FIG. 6.
21
25
22
22
23
FIG. 5
FIG. 6
4
3
5
3
Cerradura
de resorte
