Medal Sports COUS1458419/881694 User Manual
Page 11
www.themdsports.com
881694
10
(Continúe en la siguiente página.)
(Continued on the next page.)
Español
English

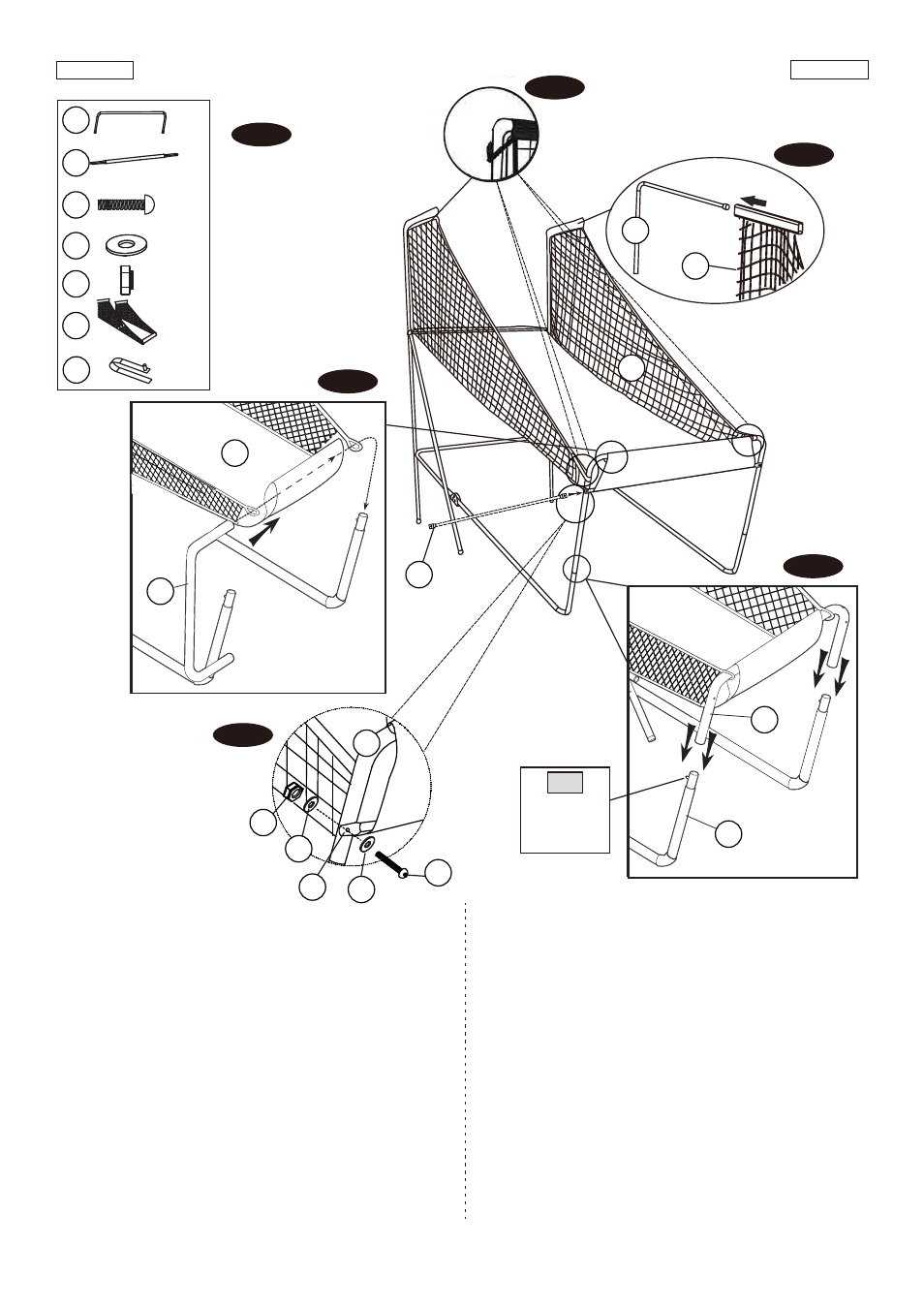

FIG.9
15. Attach the Ball Return Net (#37) to the top Tubes - 1
(#1) by sliding the sleeve of the ball return net over the
top Tube - 1 (#1), as shown in FIG. 9A.
16. To secure the Ball Return Net (#37) to Tube - 1 (#1),
attach the elastic strap over the screw as shown
in FIG. 9B.
17. Insert Tube - 11 (#11), into the opening at the bottom
portion of the ball return net as shown in FIG. 9C.
18. Connect Tube - 11 (#11) to Tube - 10 (#10) using the
spring lock as shown in FIG. 9D
19. Attach Tube - 12 (#12) as shown in FIG. 9E.
FIG.9
15. Adjunte la Red de Retorno de Baloncesto (#37) a las partes
superiores de los Tubos - 1 (#1) deslizando la manga de la
red de retorno de pelota sobre la parte superior del
Tubo - 1 (#1), como mostrado en la FIG. 9A.
16. Para asegurar la Red de Retorno de Baloncesto (#37) al
Tubo - 1 (#1), adjunte la correa elástica sobre el tornillo
como mostrado en la FIG. 9B.
17. Inserte el Tubo - 11 (#11) a la abertura de la parte del fono
de la red de retorno de pelota como mostrado en
la FIG. 9C.
18. Conecte el Tubo - 11 (#11) al Tubo - 10 (#10) usando la
cerradura de resorte como mostrado en el FIG. 9D.
19. Adjunte el Tubo - 12 (#12) como mostrado en la FIG. 9E.
FIG.9
X 1
X 1
X 2
11
12
X 1
37
X 4
33
X 2
24
34
FIG.9D
FIG.9C
FIG.9A
37
37
1
11
37
11
10
12
FIG.9E
33
33
34
12
11
24
Spring Lock
/ Cerradura
de resorte
P1
P1
X 2
FIG.9B
