Medal Sports COUS1458419/881694 User Manual
Page 8
FIG.5

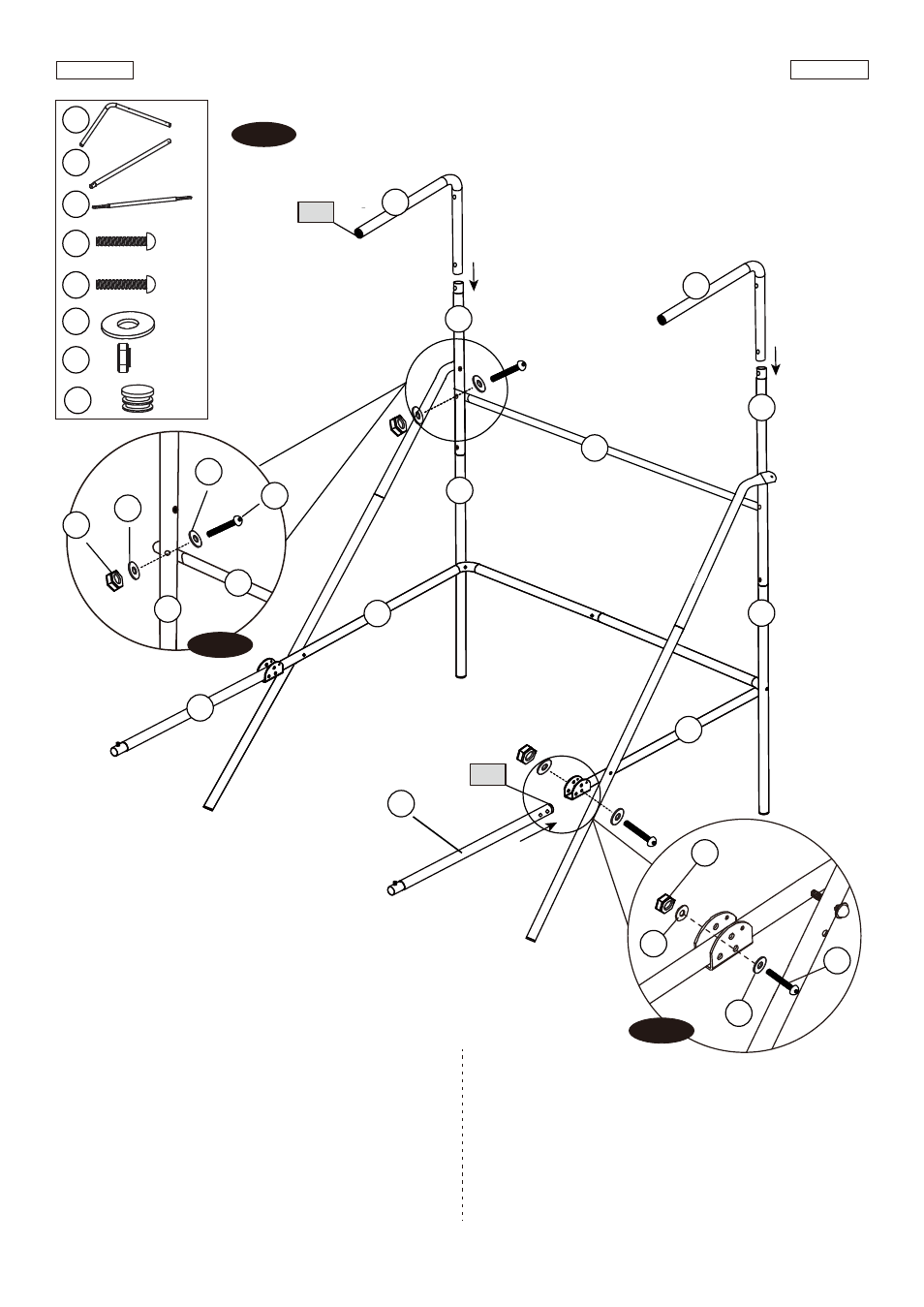

9. Attach the Tube - 12 (#12) to the Tubes - 2 (#2) using
Bolts (#24), Washers (#33) and Nuts (#34) as shown in
FIG. 5A. And then insert the Tubes - 1 (#1) to the
Tubes - 2 (#2) as shown in FIG. 5.
10. Attach the Tubes - 9 (#9) to Tube - 5 (#5) and Tube - 6
(#6) using Bolts (#25), Washers (#33) and Nuts (#34)
as shown in FIG. 5 and 5B.
FIG.5
9. Fije la Tube - 12 (#12) al Tubos - 2 (#2) usando Pernos
(#25), Arandelas (#33) y Tuercas (#34) como indicado
en FIG. 5A. Y luego inserte los Tubos - 1 (#1) en
Tubos - 2 (#2) como se indica en FIG. 5.
10. Fije los Tubos - 9 (#9) a Tubo - 5 (#5) y Tubo - 6 (#6)
usando Pernos (#25), Arandelas (#33) y Tuercas (#34)
como se indica en FIG. 5 & 5B.
