Medal Sports COUS1458419/881694 - Manual (Page 12)

www.themdsports.com 881694
11
(Continúe en la siguiente página.) (Continued on the next page.)
Español English

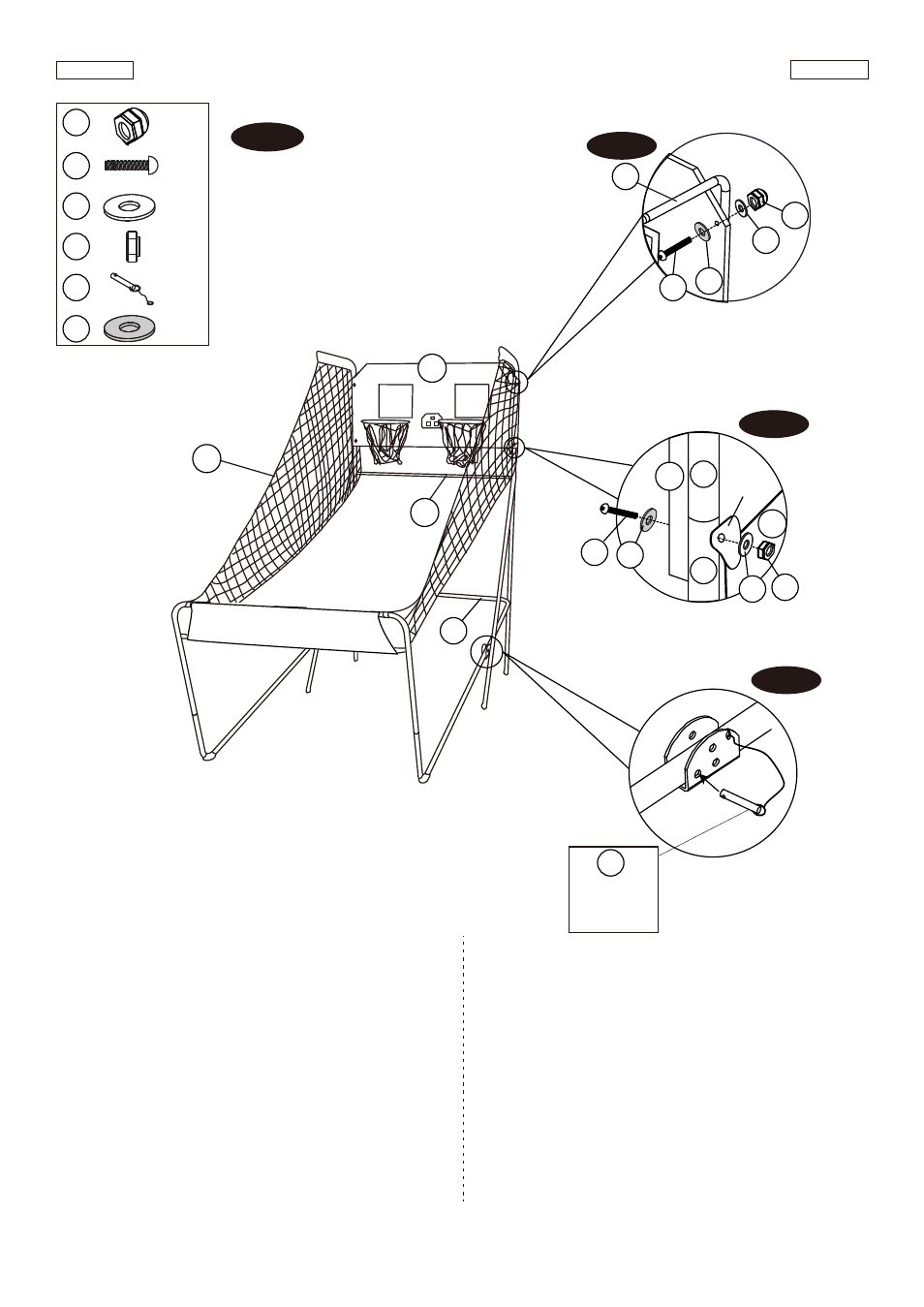

FIG.10
20. With the help of another adult, attach the Backboard
(#21) to the Top Tubes - 1 (#1) using Bolts (#26),
Washers (#33 & #39), M8 Lock Nuts with Plastic Cap
(#20) as shown in FIG. 10A.
21. At each bottom hole of the backboard, attach the
Ramp Tabs of Ball Return Net (#37) using Bolts (#26),
Washers (#33 & #39), Nuts (#34) as shown
in FIG. 10B.
22. Connect the Lock Pin (#36) to the Tube - 5 (#5) and
Tube - 6 (#6) and insert it to the Tube - 5 (#5) and
Tube - 6 (#6) as shown in FIG. 10C.
FIG.10
20. Con la ayuda del otro adulto, Fije el Tablero de la
Canasta (#21) al Tubos #1 usando Pernos (#26),
Arandelas (#33 & #39), Tuercas de Cerradura M8 con
gorra plástica (#20) como indicado en FIG. 10A.
21. En cada hoyo inferior del tablero de la canasta,
fije las lengüetas de la Rampa de Red de Retorno de
Baloncesto (#37) usando Pernos (#26), Arandelas
(#33 & #39), Tuercas (#34) como se indica
en FIG. 10B.
22. Conecte la Clavija de Bloqueo (#36) a los Tubo - 5 (#5)
y Tubo - 6 (#6) e insertelos en Tubo - 5 (#5) y Tubo - 6
(#6) como se indica en FIG. 10C.
6
1
1
2
FIG. 10
37
37
12
21
FIG. 10A
Ramp
Tab
FIG. 10B
FIG. 10C
X 2
X 4 33
33
33
39
39
X 4 26
34
X 2 36
20
34
36
X 2 20
21
26
26
39 X 4
Lock Pin
/ Clavija de
Bloqueo
