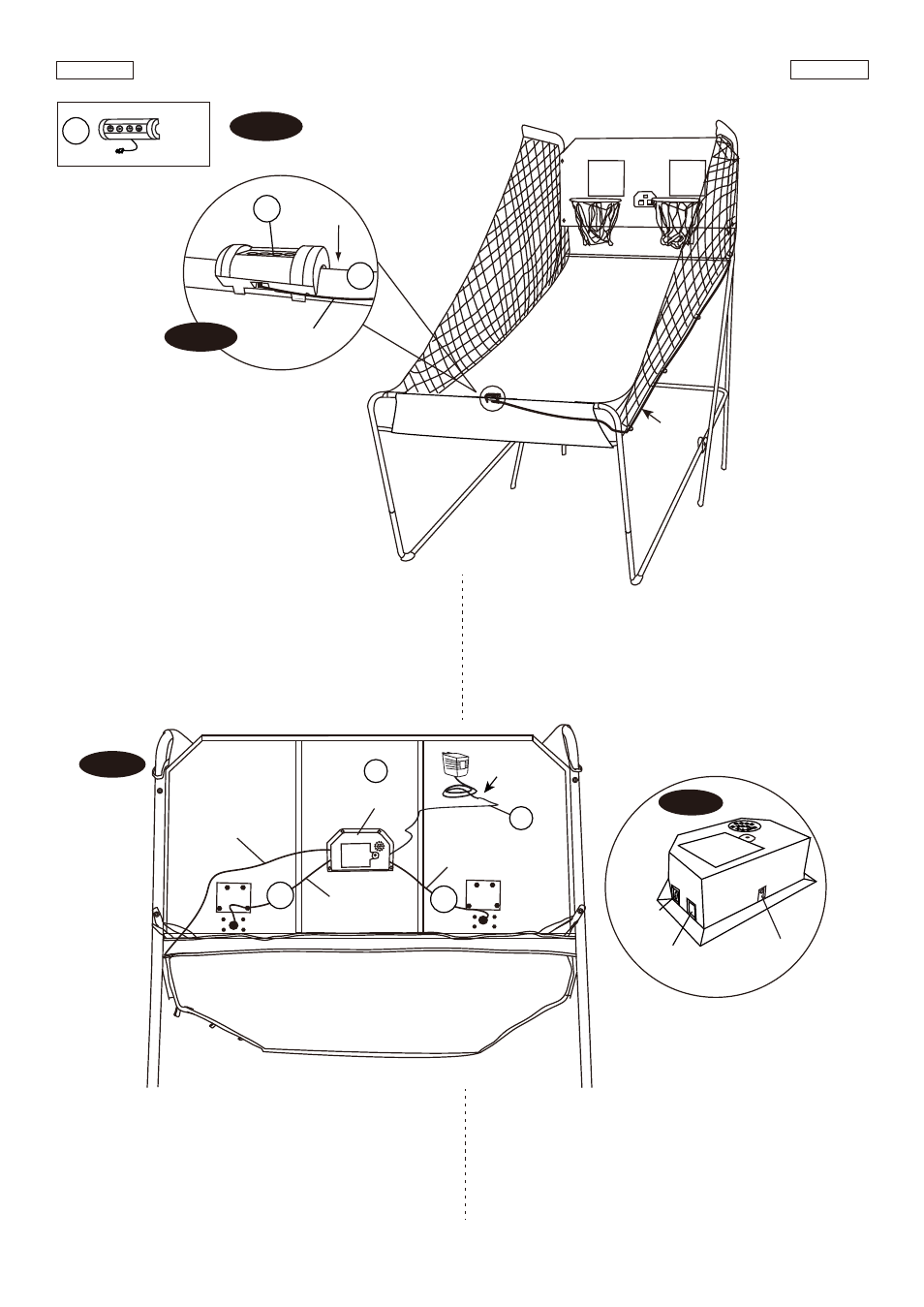

FIG. 11
FIG. 12
FIG.11
23. Attach the Control Box (#16) to middle of the Tube - 11
(#11) as shown in FIG. 11A.
24. Run the rest of the Control Wire through the loops on
the Ball Return Net (#37) as shown in FIG. 11.
FIG.11
23. Fije la Caja de Control Con Cable (#16) en el medio de
Tubo - 11 (#11) como se indica en FIG. 11A.
24. Ejecute el resto del Cable de Control a través de los
circuitos de la Red de Retorno de Baloncesto (#37) como
se indica en FIG. 11.
www.themdsports.com 881694
12
(Continúe en la siguiente página.) (Continued on the next page.)
Español English
FIG.12
25. Connect the Sensor Wire from Paddle Sensor (#15)
and Adaptor Wire (#35) to the Electronic Scorer (#14)
as shown in FIG. 12 and 12A. Connect the Control
Wire to the Electronic Scorer (#14) as shown in
FIG. 12 and 12A.
FIG.12
25. Conecte el Cable de Sensor desde el Sensor de
Paleta (#15) y el Cable de Adaptador (#35) al
Marcador Electrónico (#14) como se indican en
FIG. 12. Y 12A. Conecte el Cable de Control al
Marcador Electrónico (#14) como se indican en
FIG. 12 y 12A.
X1 16
Control Wire
/ Cable de
Control
Control Wire
/ Cable de
Control
16
11
FIG. 11A
14
35
Sensor wire
/ Cable de sensor
Sensor wire
/ Cable de sensor
Electronic Scorer
/ Cable de Control
Control Wire
/ Cable de Control
FIG. 12A
ON / OFF
ENCENDIDO / APAGADO
CONTROL
WIRE /
CONTROL
CABLE
VISITOR / VISITANTE
Adaptor wire
Cable de Adaptador
15
15
