www.themdsports.com 1326001
9
(Continúe en la siguiente página.) (Continued on the next page.)
Español English

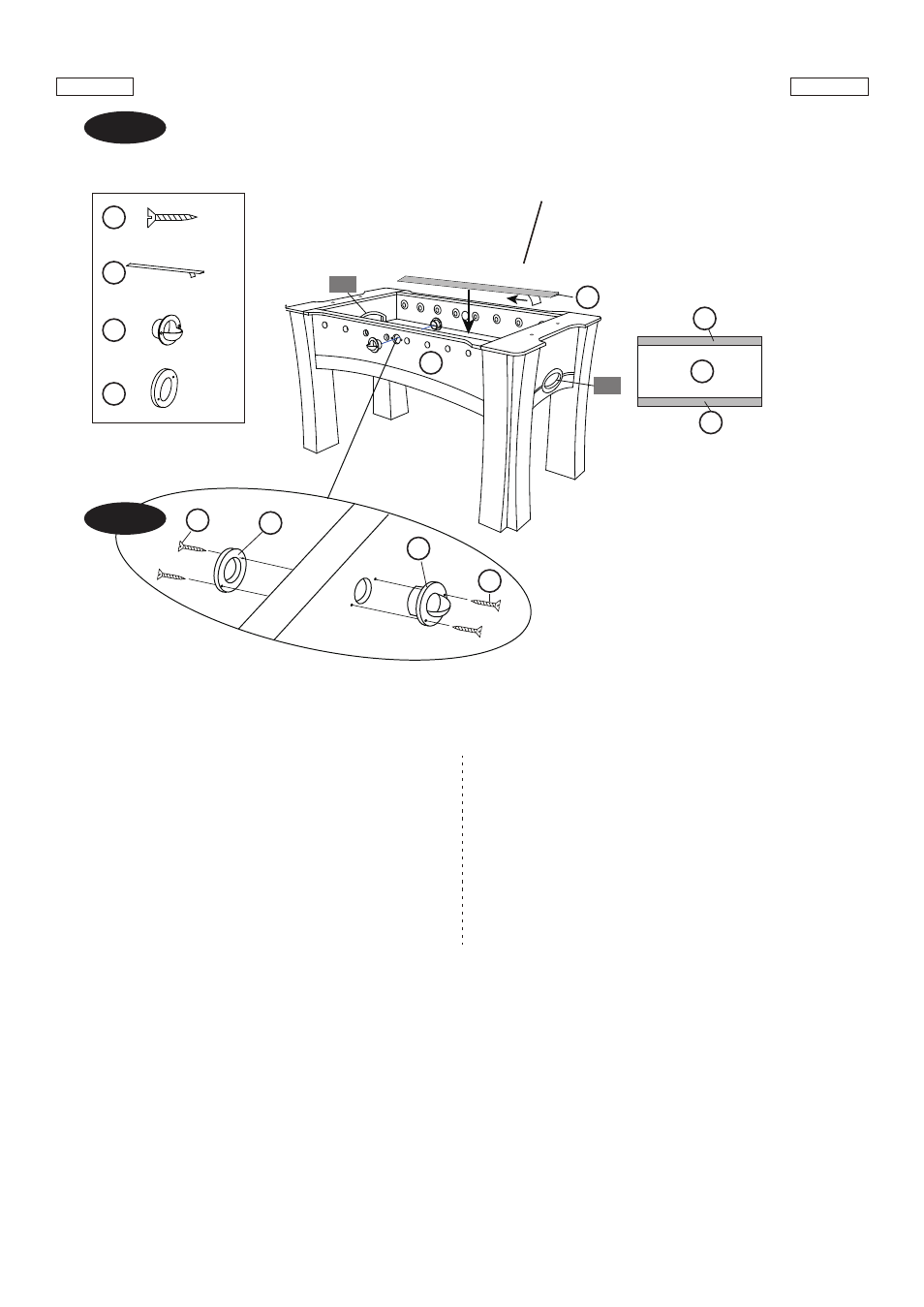

FIG.8
13. Adjunte la Copa Exterior de Pelota (#28) y la Copa
Interior de Pelota (#29) al Delantal Lateral (#4)
usando 4 Tornillos (#13) por lado. Vea la FIG. 8A.
14. Arranque el papel de la parte trasera del Elevador
del Campo de Juego (#21). Pegue el Elevador del
Campo (#21) sobre dos lados del Campo de Juego.
(#1). Vea la FIG.8.
FIG.8
13. Attach the Outside Ball Cup (#28) and Inside Ball
Cup (#29) to Side Apron (#4) using four screws (#13)
per side. See FIG. 8A
14. Tear off the backside paper of the Playfield Ramp
(#21). Stick the playfield Ramp (#21) on two sides of
playfield (#1). See FIG. 8
FIG. 8
X 2
X 8
X 2
X 2 29
13
21
21
1
21
28
28
13
13
29
outside
inside
FIG. 8A
Note:
Tear off the backside paper
underneath Playfield Ramp.
4
21
A5
A6
Nota:
Arranque el papel de la parte
trasera debajo del Elevador del
Campo de Juego
