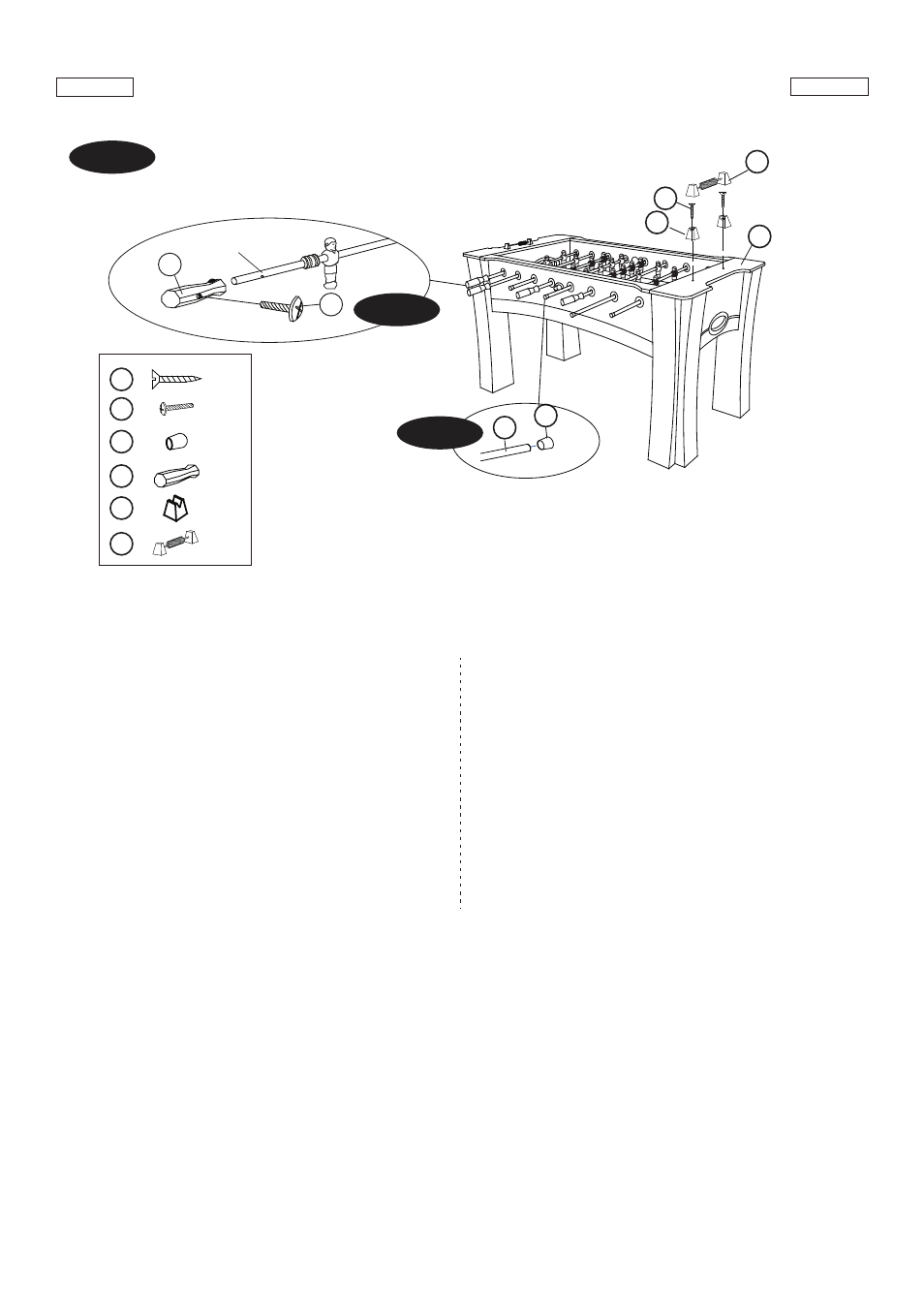

FIG.10
17. Attach Scorer (#35) and Inside Plastic Scorer Base
(#33) to the top of the End Top Rail (#2) using two
Screws (#12) per Scorer. See FIG. 10
18. Attach the Handles (#27) to the Player Rods using the
Bolts (#15). And then place the Rod End Caps (#26)
onto the other side of the Player Rods. See FIG. 10A
and 10B .
FIG.10
17. Adjunte el Marcador (#35) y la Base del Marcador
Plástico Interior (#33) a la parte superior de la Barra
Final Superior (#2) usando 2 Tornillos (#12) por
Marcador. Vea la FIG. 10.
18. Adjuntes las Manijas (#27) a las Barras de Jugador
usando los Cerrojos (#15). Y luego coloque las
Gorra de Barra Final (#26) sobre el otro lado de las
Barras de Jugador. Vea la FIG. 10A y 10 B.
YOU ARE NOW READY TO PLAY! USTED ESTA AHORA LISTO PARA JUGAR!
FIG. 10
X 8
X 4
X 8
X 8
X 4
X 2
26
27
33
35
12
15
Español English
www.themdsports.com 1326001
11
(La ultima página) (The last page)
/ EI agujero the hole
27
15
26
20
FIG. 10A
FIG. 10B
35
33
12
2
