Medal Sports SMUS1442121 - Manual (Page 10)

www.themdsports.com 1442121
9
(Continúe en la siguiente página.) (Continued on the next page.)
Español English

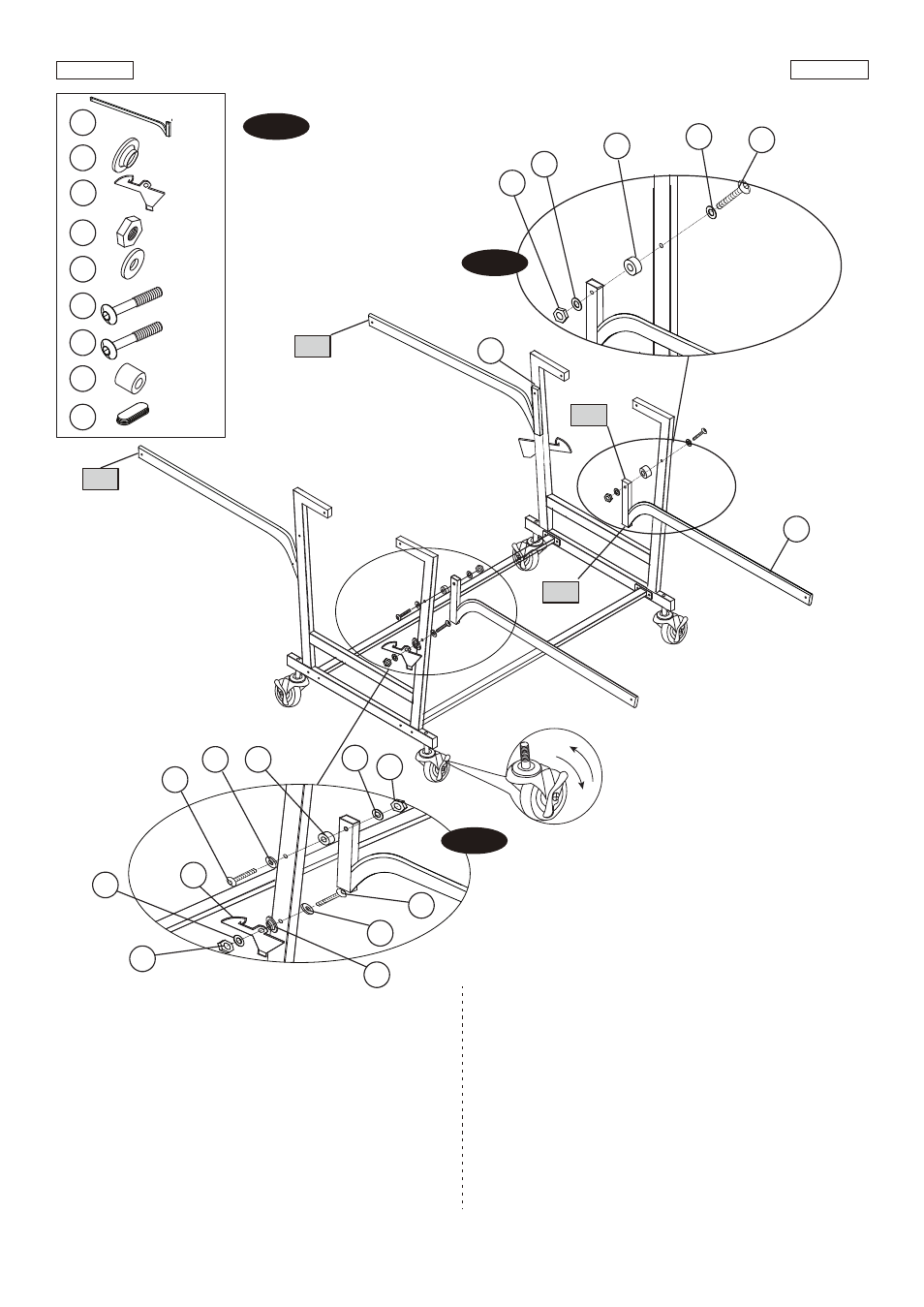

FIG.5
15. Attach one Linkage Tube - 7 (#7) to the Caster Frame
(#4) using one Bolt (#A5), two Washers (#A4),
one Spacer (#A8) and one Nut (#A3) per
Linkage Tube - 7. See FIG. 5A.
16. Attach one Lingabe Tube - 7 (#7) and one Gravity Lock
(#13) to the Caster Frame (#4) using one Bolt (#A7),
two Washer (#A4), one “T” Washer (#12), one
Spacer (#A8) and one Nut (#A3) per Gravity Lock.
See FIG. 5B.
Note: Please make sure the casters are locked.
FIG.5
15.Coloque 1 Tubo de Conexión - 7 (#7) al Marco de
Ruedecita (#4) usndo 1 Cerrojo (#A5), 2 Arandelas
(#A4), 1 Espaciador (#A8) y 1 Tuerca (#A3) por Tubo de
Conexión - 7. Vea la FIG. 5A.
16.Adjunte 1 Tubo de Conexión - 7 (#7) y 1 Cerradura de
Gravedad (#13) al Marco de Ruedecita (#4) usando 1
Cerrojo (#A7), 2 Arandelas (#A4), 1 Arandela “T” (#12), 1
Espaciador (#A8) y 1 Tuerca (#A3) por Cerradura de
Gravedad. Vea la FIG. 5B.
Nota:Asegúrese que todas las ruedecitas están
cerrados.
7 X 4
X 4
A8
X 12
P3
X 6
A3
A4
X 12
X 2
12
X 4
A5
X 2
A7
13 X 2
FIG. 5
A8
A8
A3
A3
A3
7
A4
A4
A4
A4
A4
A4
12
A5
A5
A7
13
Lock
Open
4
FIG. 5A
FIG. 5B
P3
P3
P3
P3
