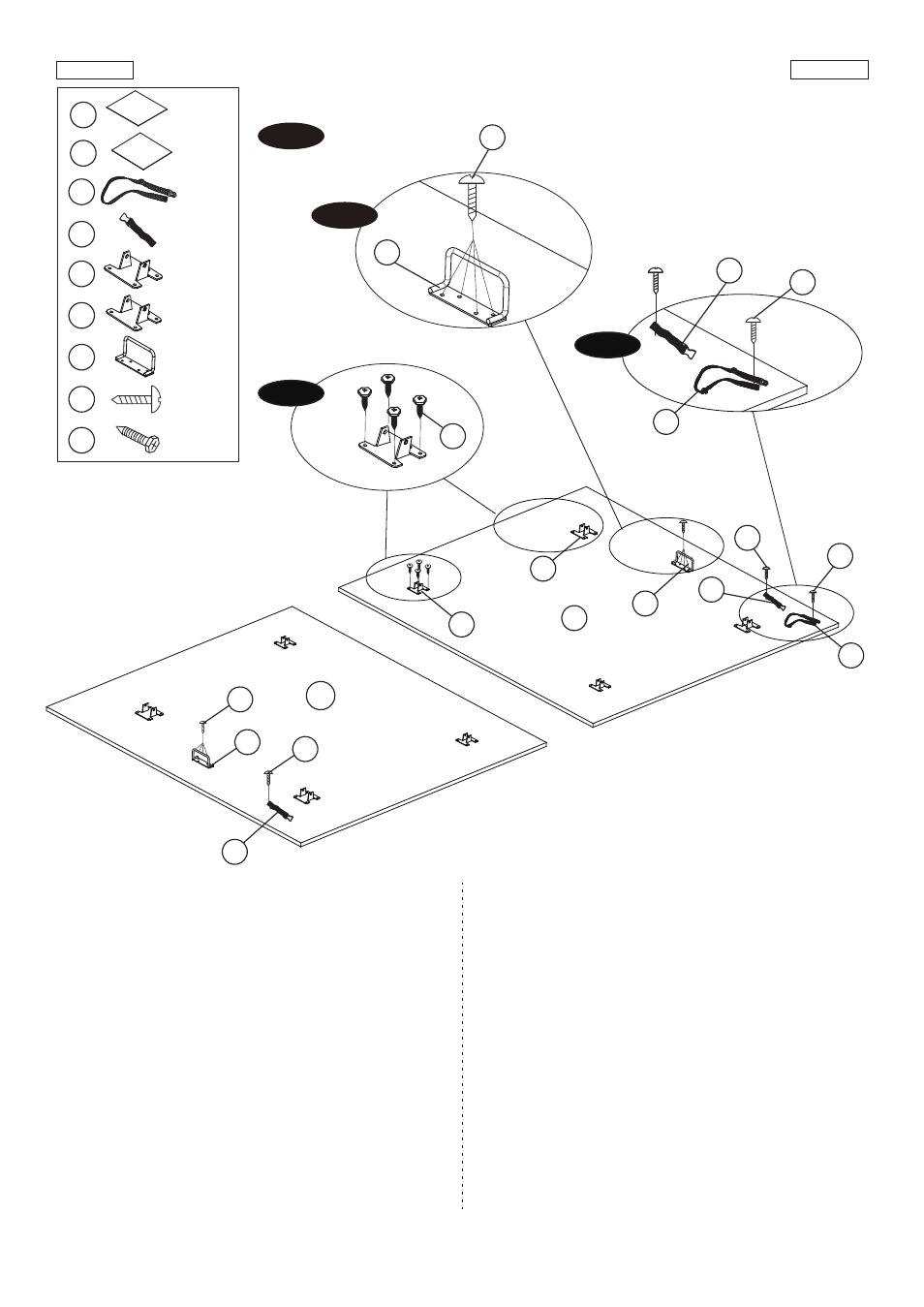

FIG.1
3. Place Table Surface - 1 (#1) and Table Surface - 2 (#2)
with the painted surface facing down on a flat surface.
4. Attach Safety Strap - Long (#18) and 2 Safety Strap -
Short (#19) to Table Surface #1 and #2 using three
Screws (#A1). See FIG. 1A.
5. Attach Small Bracket (#21) near center side of table
surface and Big Bracket (#20) near player side of table
surface using four Screws (#A2) per Bracket.
See FIG. 1B.
6. Attach one Handle (#22) to the surface using four
Screws (#A1). See FIG.1C.
FIG.1
3. Coloque la Superficie de Mesa - 1 (#1) y la Superficie
de Mesa -2 (#2) con la superficie pintada cara hacia
abajo sobre una superficie plana.
4. Adjunte la Correa de Seguridad - Largo (#18) y 2
Correas de Seguridad - Corto (#19) a la Superficie de
Mesa #1 & #2 usando 3 Tornillos (#A1).
Vea la FIG. 1A.
5. Adjunte el Corchete Pequeño (#21) cerca del centro
de la superficie de mesa y el Corchete Grande (#20)
cerca del centro de la mesa usando 4 Tornillos (#A2)
por Corchete. Vea la FIG. 1B.
6. Adjunte 1 Manija (#22) a la superficie usando 4
Tornillos (A1). Vea la FIG. 1C.
