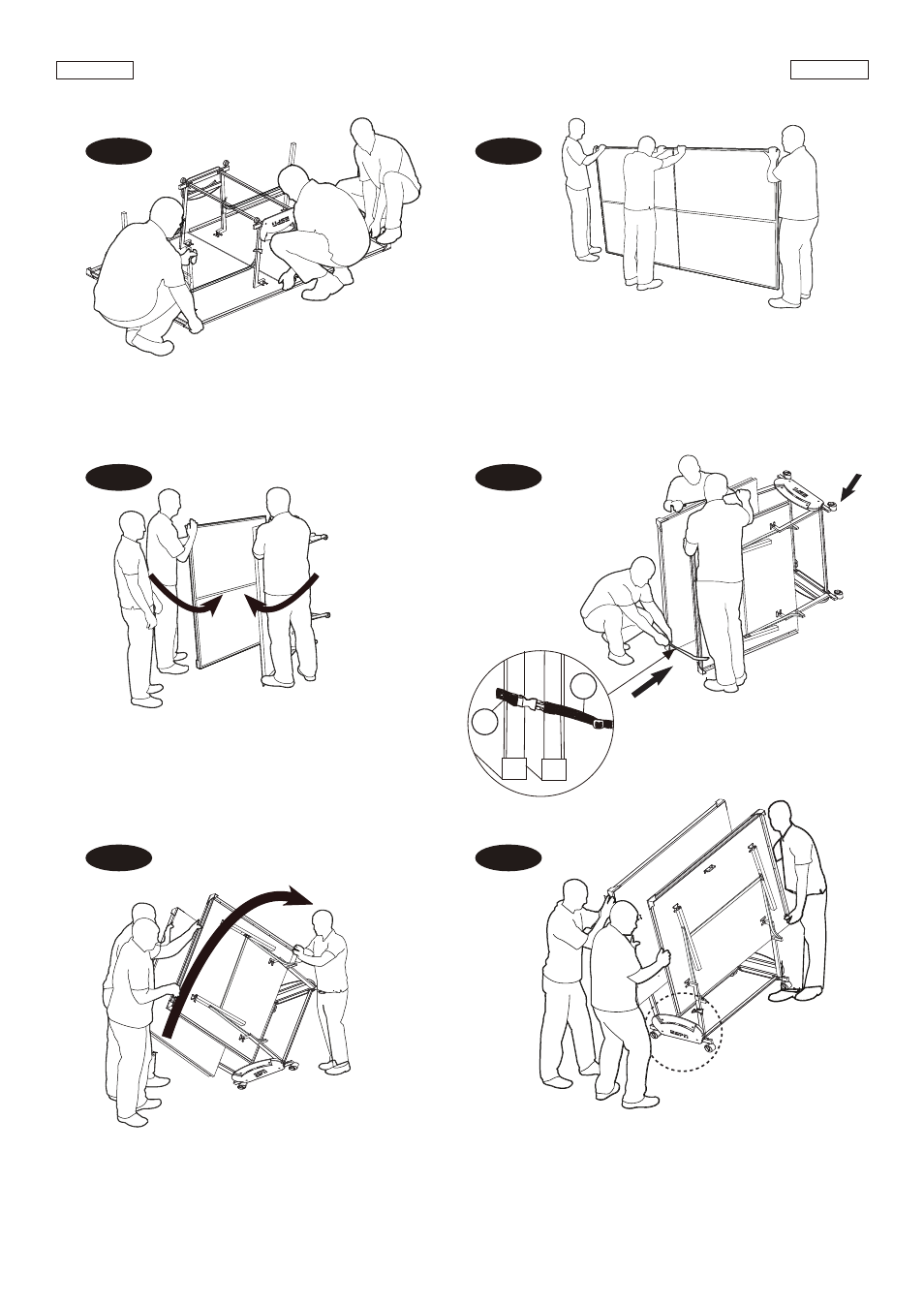

17. Coloque la superficie de mesa al Marco de Ruedecita
(pre-instalado, vea la FIG. 6). Luego adjunte la superficie
de mesa al Marco de Ruedecita usando 2 Cerrojos (#A7),
4 Arandelas (#A4) y 2 Tuercas (#A3) por Superficie de
Mesa. Vea la FIG. 6A.
Nota:Por seguridad, se rquiere por lo menos 3 adultos
para voltear la mitad de mesa.
18. Adjunte el Tubo de Conexión - 7 (#7) a la Pierna Curvada
(#3) usando 1 Cerrojo (#A6), 2 Arandelas (#A4), 1
Espaciador (#A8) y 1 Tuerca (#A3) por Tubo de
Conexión - 7. Vea la FIG. 6B.
19. Repita dichos pasos para la otra mitad de mesa.
20. Adjunte el Panel Plástico (#8) al Marco de Ruedecita (#4)
usando 4 Tornillos (#A1) por marco. Vea la FIG. 6.
Ahora vuelva y aprete todas las conexiones.
¡
