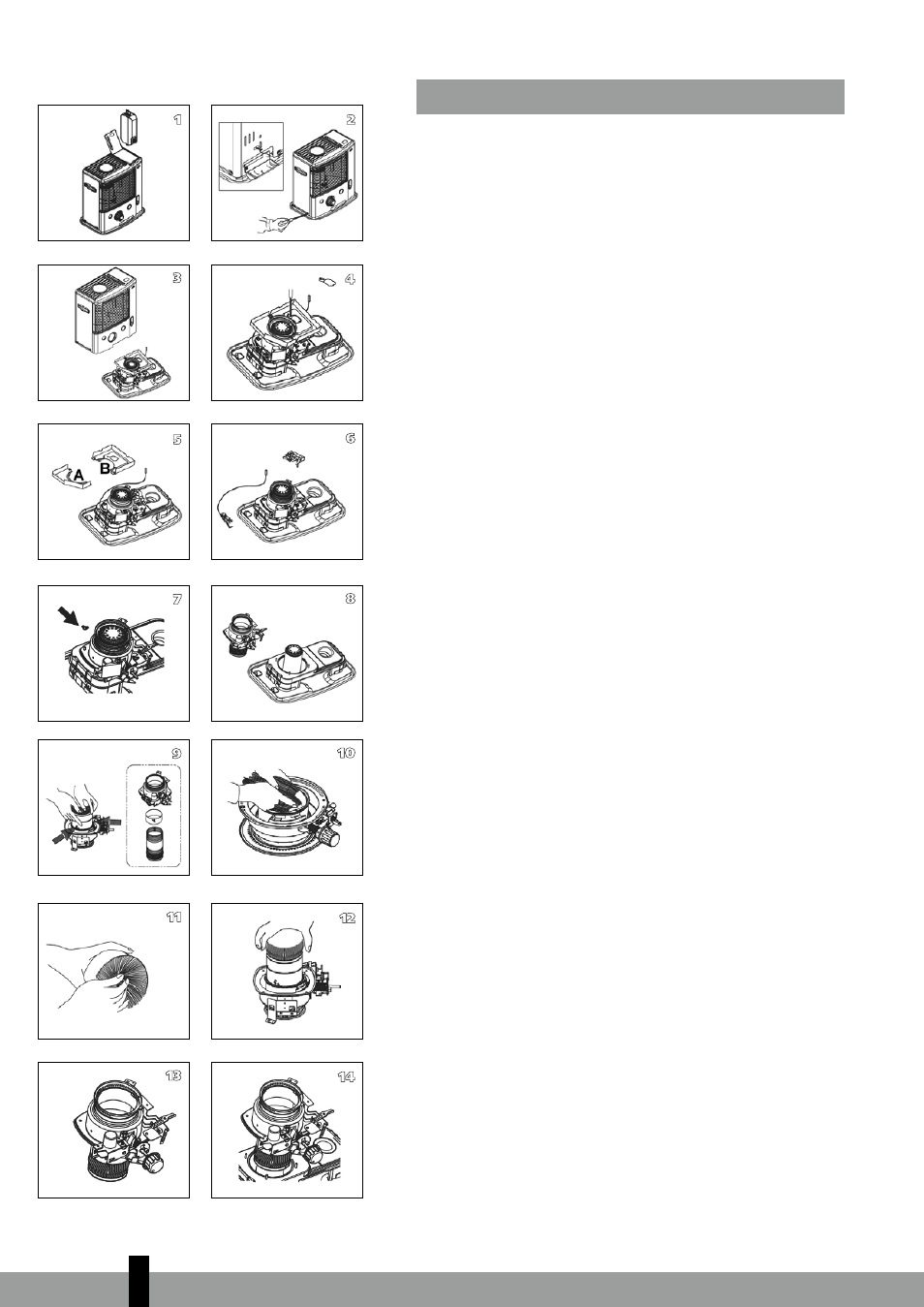

HET VERVANGEN VAN DE KOUS
L
VOORDAT U BEGINT MET HET VERVANGEN VAN DE
K O U S , D I E N T D E K A C H E L U I T E N V O L L E D I G
AFGEKOELD TE ZIJN.
1a. Open het reservoirdeksel H en verwijder het brandsto-
freservoir .
1b. Verwijder de batterijen om eventuele brandwonden te
voorkomen.
1c. Open het rooster aan de voorzijde en verwijder de
verbrandingskamer 4.
1d. Verwijder de kous-verstelknop 2 door deze recht naar
voren te trekken.
2a. Draai de 5 schroeven van de kachelmantel  los, 1 aan
de achterzijde, 2 aan de rechterzijde en 2 aan de linker-
zijde.
2b. Verwijder de sensor aan de achterzijde van de mantel
.
3. Verwijder de kachelmantel door deze recht omhoog te
trekken.
4. Verwijder de 2 schroeven van de onstekingsspiraal K.
5. Verwijder het windscherm.
6a. Verwijder het automatische ontstekingsmechanisme
door 1 schroef los te draaien.
6b. Verwijder het automatische uitschakelmechanisme bij
omvallen door 2 schroeven los te draaien.
6c. Verwijder de connectoren (4EA) van de printplaat
7. Draai de 4 vleugelmoeren los.
8. Verwijder de kousversteller.
9. Druk op de pin van de kous aan de binnenzijde van de
kousversteller. Verwijder de kous, de koushouder en de
kousversteller afzonderlijk van elkaar.
10. Plaats de nieuwe kous en bevestig deze door de drie
pinnen naar boven toe in de drie uitlijnopeningen te
steken (zie de omhoog wijzende pijl op de koushouder).
11. Druk de nieuwe kous tegen de tandjes van de houder
zodat de kous stevig, glad en zonder rimpels tegen de
binnenzijde van de versteller aan komt te zitten.
12. Lijn de pinnen uit met de uitlijnopeningen binnenin de
kousversteller. Duw nu voorzichtig elk van de drie pin-
nen van de kous (die nu zijn bevestigd aan de koushou-
der) naar binnen. Steek de drie pinnen in de diagonale
sleuven van de kousversteller. Druk elk van de drie pin-
nen stevig in de openingen.
13. Draai aan de kousverstelknop 2 en controleer of de
kous soepel omhoog en omlaag beweegt.
14. Schuif de kousversteller omlaag langs de luchtschacht.
Richt de kousverstelknop naar de voorzijde van de
kachel.
