WECHSELN DES DOCHTES
L
DER OFEN MUSS GANZ ABGEKÜHLT SEIN, BEVOR
SIE MIT DEM DOCHTWECHSEL BEGINNEN.

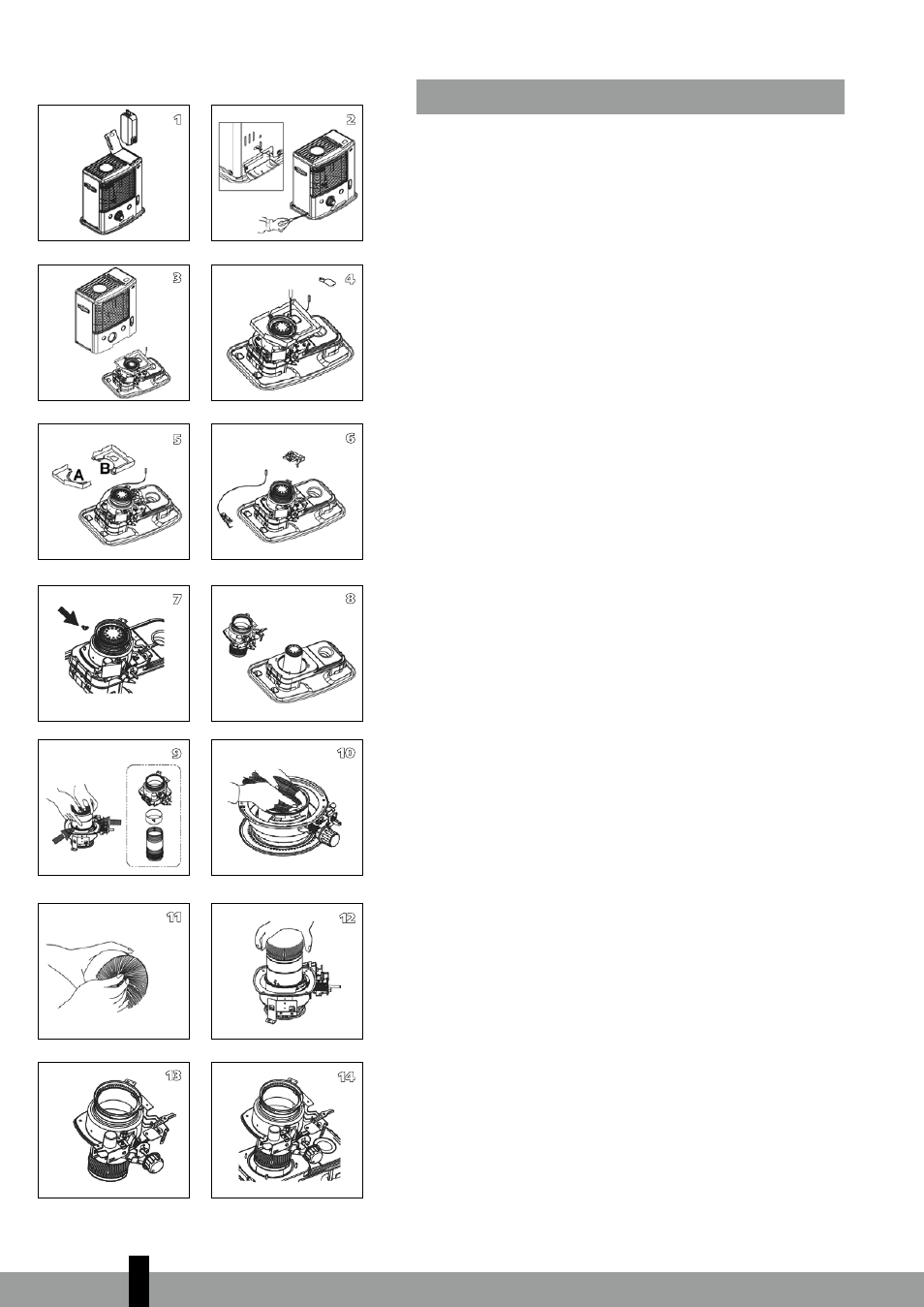

1a. Öffnen Sie den Tankdeckel H und entnehmen Sie den
Brennstofftank I.
1b. E n t n e h m e n S i e d i e B a t t e r i e n , u m e v e n t u e l l e
Brandwunden zu vermeiden.
1c. Öffnen Sie das Gitter an der Vorderseite und entfernen
Sie die Verbrennungskammer D.
1d. Entfernen Sie den Dochtverstellknopf B, indem Sie ihn
gerade nach vorn ziehen.
2a. Lösen Sie die 5 Schrauben des Ofenmantels , 1 an der
Rückseite, 2 an der rechten und 2 an der linken Seite.
2b. Entfernen Sie den Sensor an der Rückseite des Mantels
.
3. Entfernen Sie den Ofenmantel, indem Sie ihn gerade
nach oben ziehen.
4. Entfernen Sie die zwei Schrauben der Zündspirale K.
5. Entfernen Sie den Windschirm A/B.
6a. Entfernen Sie den automatischen Zündmechanismus,
indem Sie 1 Schraube lösen.
6b. Entfernen Sie den Mechanismus für die automatische
Ausschaltung beim Umkippen, indem Sie 2 Schrauben
lösen.
6c. Entfernen Sie die Anschlüsse (4EA) auf der Printplatte
7. Lösen Sie die 4 Flügelmuttern.
8. Entfernen Sie den Dochtversteller.
9. Drücken Sie auf den Stift des Dochts an der Innenseite
des Dochtverstellers. Entfernen Sie den Docht, den
Dochthalter und den Dochtversteller gesondert vonei-
nander.
10. Setzen Sie den neuen Docht ein und befestigen Sie
ihn, indem Sie die drei Stifte nach oben in die drei
Ausrichtungsöffnungen stecken (siehe den nach oben
weisenden Pfeil am Dochthalter).
11. Drücken Sie den neuen Docht gegen die Zähne des
Halters, sodass der Docht fest, glatt und faltenfrei an
der Innenseite des Verstellers anliegt.
12. Richten Sie die Stifte an den Ausrichtungsöffnungen im
Dochtversteller aus. Drücken Sie nun vorsichtig jeden
der drei Stifte des Dochts (die jetzt am Dochthalter
befestigt sind) nach innen. Stecken Sie die drei Stifte in
die diagonalen Schlitze des Dochtverstellers. Drücken
Sie jeden der drei Stifte fest in die Öffnungen.
13. Drehen Sie am Dochtverstellknopf B und prüfen Sie,
ob sich der Docht leichtgängig nach oben und unten
bewegt.
