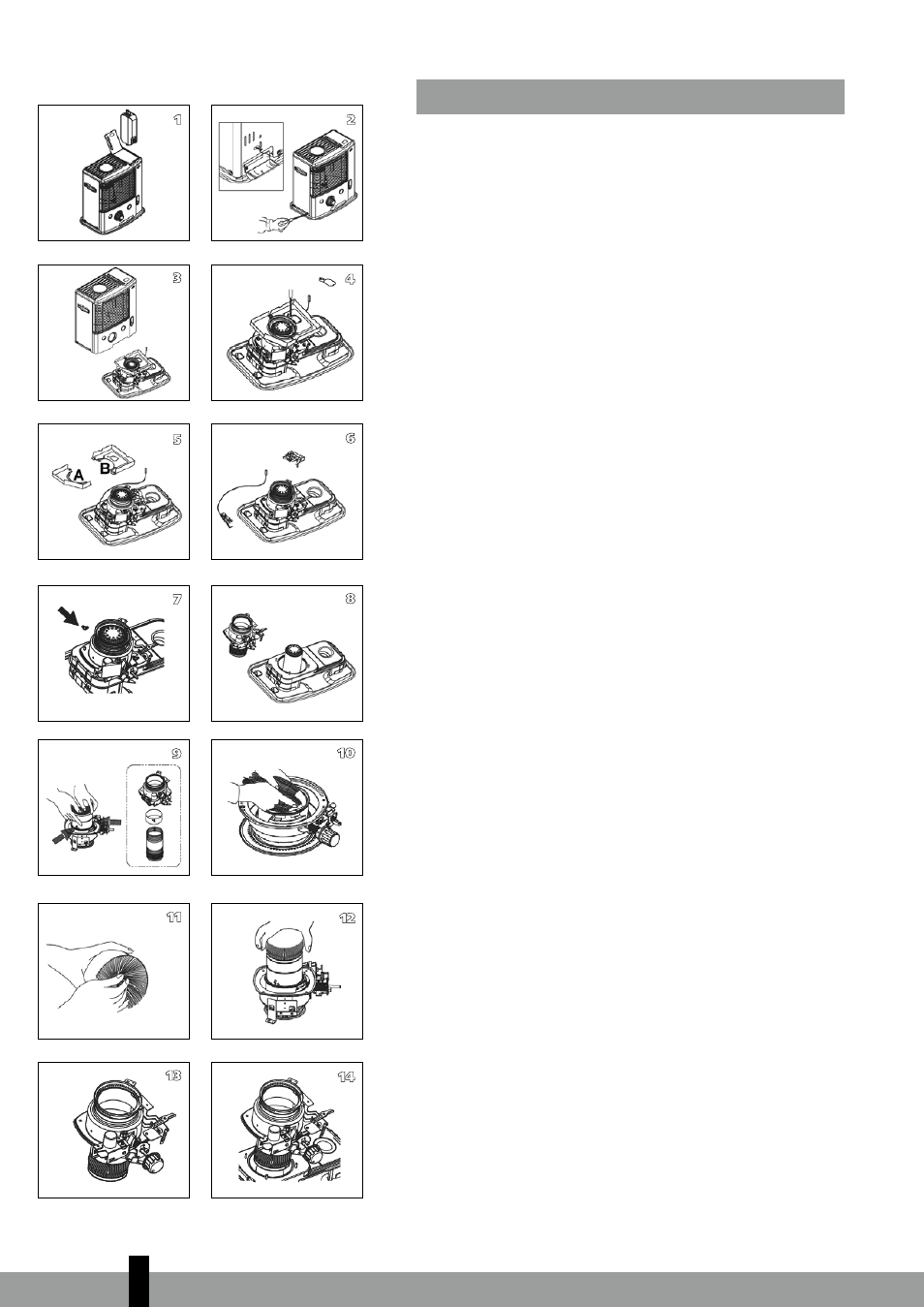

MENJAVA STENJA
L
PRED MENJAVO STENJA SE PREPRIČAJTE, DA JE,
PEČ UGASNJENA IN HLADNA.
1a. Odprite pokrov posode H in odstranite posodo za
gorivo I.
1b. Odstranite baterije, da preprečite nevarnost opeklin.
1c. Na sprednji strani odprite rešetko in odstranite zgore-
valno komoro D.
1d. Gumb za nastavljanje stenja B povlecite naravnost
naprej in ga odstranite.
2a. Odvijte 5 vijakov ohišja grelnika , 1 na zadnji strani, 2
na desni in 2 na levi strani.
2b. Odstranite tipalo na zadnji strani ohišja .
3. Ohišje grelnika povlecite naravnost navzgor in ga
odstranite.
4. Odvijte 2 vijaka z vžigalne tuljave K.
5. Odstranite zaščito pred vetrom A/B.
6a. Odvijte vijak 1 in odstranite samodejni vžigalni mehani-
zem.
6b. Odvijte 2 vijaka in odstranite samodejni mehanizem za
izklop naprave v primeru padca.
6c. Odstranite 4 konektorje (4EA) s tiskanega vezja.
7. Odvijte 4 krilne matice.
8. Odstranite element za nastavljanje stenja.
9. Pritisnite iglo stenja na notranji strani elementa za
nastavljanje stenja. Ločeno enega od drugega odstrani-
te stenj, nosilec stenja in element za nastavljanje stenja.
10. Namestite nov stenj, s tremi iglami ga pritrdite navzgor
v tri odprtine (glejte puščico, usmerjeno navzgor, na
nosilcu stenja).
11. Nov stenj pritisnite na zobe nosilca, tako da se stenj
čvrsto, gladko in brez gub prilega notranji strani ele-
menta za nastavljanje.
12. Igle poravnajte z odprtinami znotraj elementa za nasta-
vljanje stenja. Previdno potisnite vsako od treh igel sten-
ja (zdaj so pritrjene na nosilec stenja) navznoter. Tri igle
vstavite v diagonalne žlebičke elementa za nastavljanje
stenja. Vsako od treh igel močno pritisnite v odprtine.
13. Zasukajte gumb za nastavljanje stenja B in preverite, ali
se stenj prosto premika navzgor in navzdol.
14. Element za nastavljanje stenja potisnite navzdol po
cevi za zrak. Gumb za nastavljanje stenja usmerite proti
sprednji strani grelnika.
15. Ponovno namestite 4 krilne matice, vendar jih še ne pri-
vijte.
16. Stenj zasukajte v najvišji položaj in postopoma privijte
krilne matice.
