Istruzioni per l’installazione 24
3. Orientare lo snodo standard nella posizione desiderata. Quando
viene raggiunta la posizione desiderata, stringere la vite di blocco
orientamento snodo.
IMPORTANTE!
Prestare attenzione a non disorientare lo snodo verso l’alto e verso il
basso. Il rivelatore deve rimanare perpendicolare al terreno per ottenere
la massima portata di rilevazione e affidabilità.
4. Infilare la base interna nella base esterna ed inserire tutti i cavi
attraverso la base interna.
5. Fissare la base interna a quella esterna (fissare I1, figura 2).
6. Per regolare lo snodo standard quando viene installata la scheda
elettronica procedere come segue (Figura 10):
a. Spostare la gomma nera situata sulla scheda elettronica
sotto al LED rosso (quanto basta per raggiungere la vite di
blocco dello snodo).
b. Utilizzare un cacciavite per svitare la vite di blocco (Figura
10).
c. Orientare lo snodo nella posizione desiderata.
d. Stringere la vite di blocco orientamento snodo.

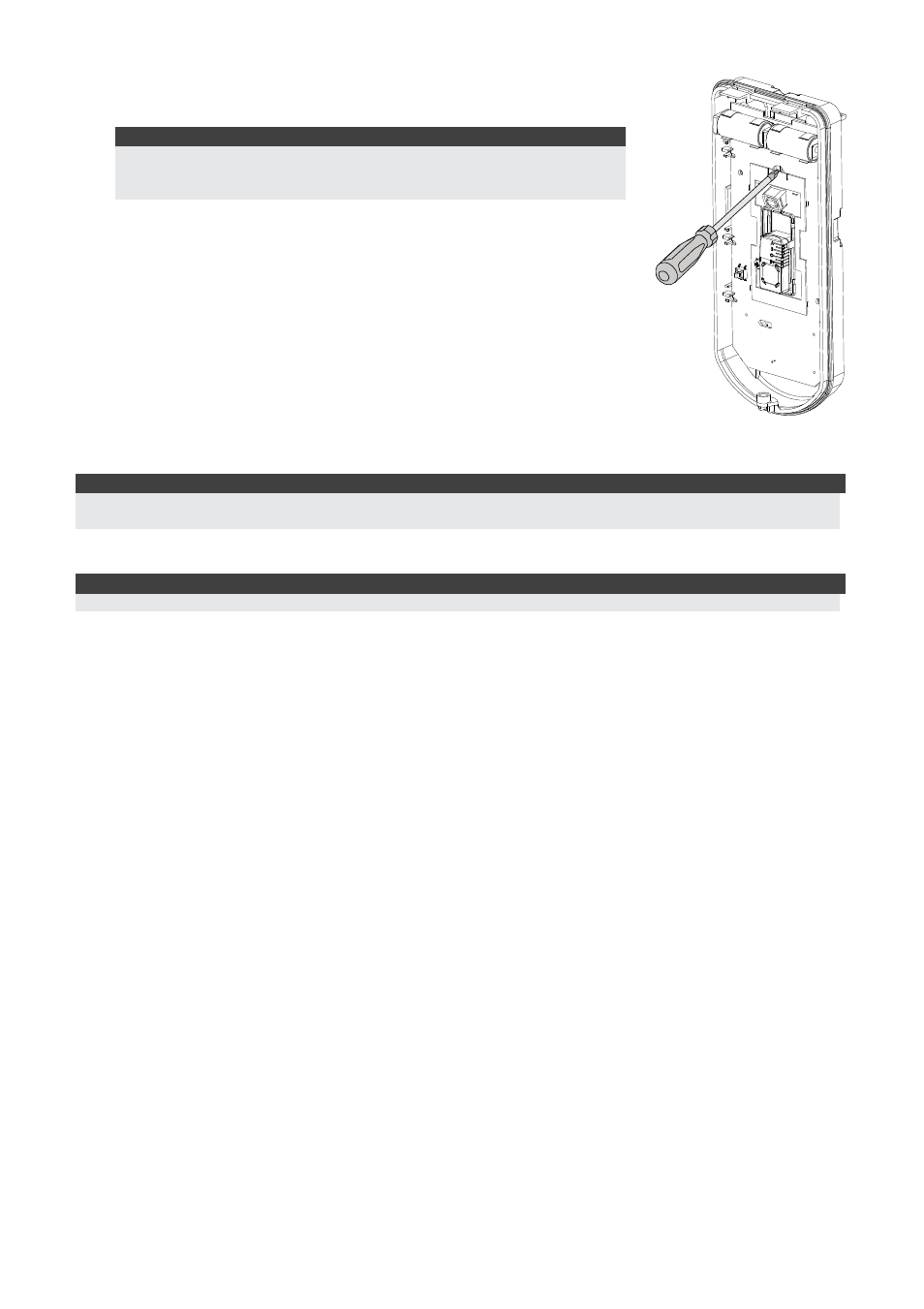

Figura 10: Scheda
elettronica
NOTA:
Quando i punti marcati delle due parti mobili sono allineati (figura 9), lo snodo standard si trova in posizione 0°.
Ogni “click” verticale da questa posizione corrisponde ad un incremento / decremento di 5°.
7. Chiudere il coperchio frontale (fissare C1, figura 1) e proseguire con la prova di movimento
per verificare l’area di copertura del rivelatore.
NOTA:
La vite deve passare attraverso la base esterna ed essere fissata allo snodo.
Sostituzione delle Lenti
1. Nella parte interna del coperchio frontale svitare le sei viti che mantengono il supporto
lenti.
2. Per sganciare il supporto delle Lenti effettuare una leggera pressione sulle lenti dalla
parte anteriore del coperchio.
3. Sganciare le Lenti dal supporto facendo leggermente leva sulle clip laterali delle Lenti.
4. Sostituire le Lenti. Inserire le 4 clip delle Lenti negli appositi fori del supporto.
5. Inserire il supporto delle Lenti nel coperchio frontale del rivelatore. Prestare particolare
attenzione a riposizionare il supporto esattamente sopra la guarnizione di gomma,
verificando che anche la lente utilizzata per la protezione verticale dell’unità abbia la
guarnizione correttamente posizionata.
6. Fissare il supporto tramite le 6 viti.
