Inversor de Energía Slimline ™ de Wagan Tech ®
21
www.wagan.com
de un fallo poco común en el cableado o en el aislamiento. No conecte este cable
directamente a ningún terminal de CC en el inversor. Este cable de seguridad se
debe conectar al bastidor del vehículo o a tierra, o al terminal negativo de la
batería como se describe en el procedimiento de instalación.
MEDICIÓN DE TENSIÓN CA

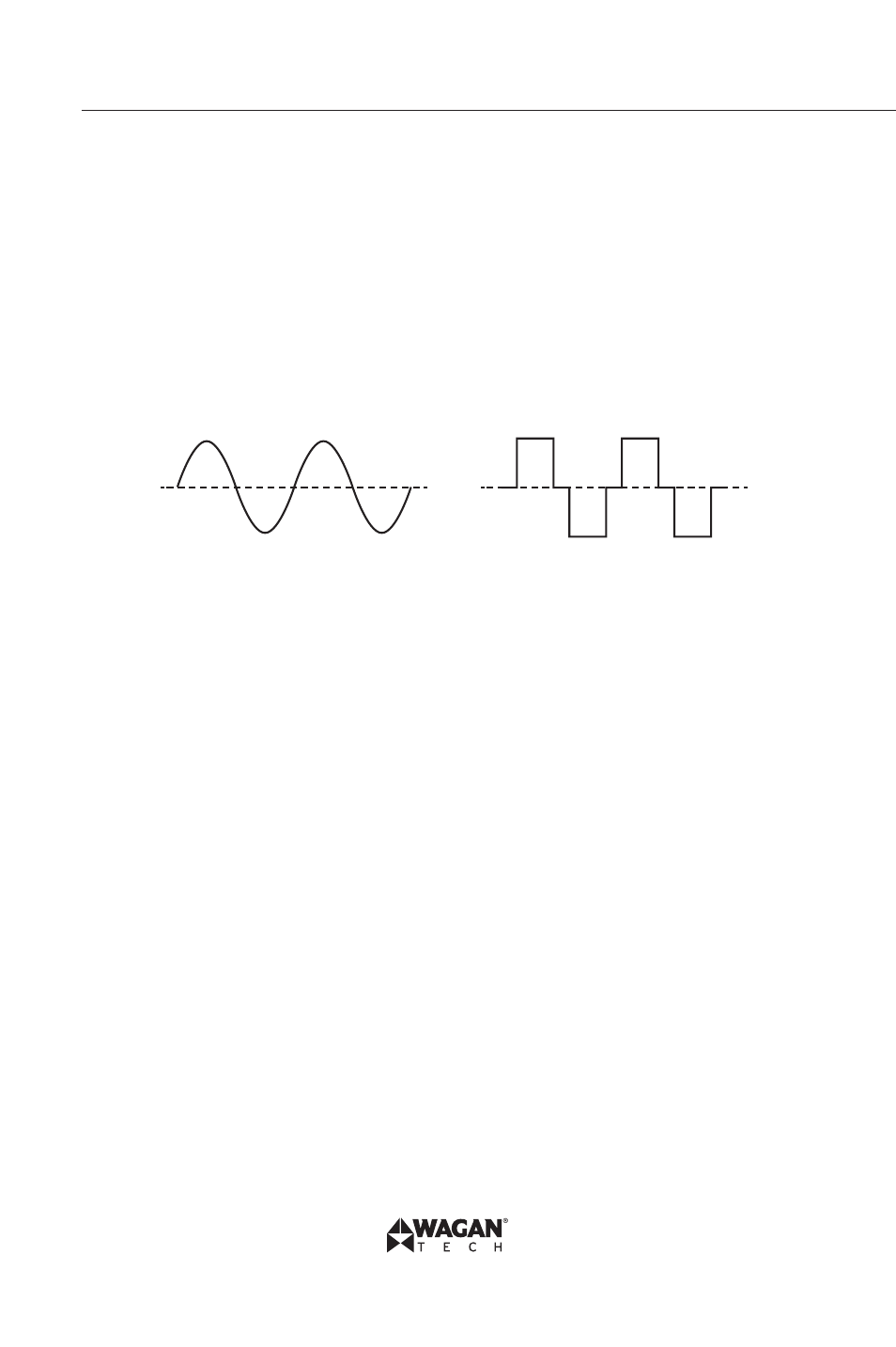

La salida CA de este inversor es una onda sinusoidal modificada (MSW) de 115
voltios CA. La salida CA doméstica es una onda sinusoidal pura. La comparación
de la onda sinusoidal modificada y la CA doméstica se muestra en la imagen
siguiente.
(Pure sine wave) (Onda sinusoidal pura) (onda sinusoidal modificada)
Esta onda sinusoidal modificada tiene una tensión de raíz cuadrada media (RMS)
de 115 voltios. La mayoría de voltímetros CA habituales están calibrados para leer
la tensión “media” y asumen que la forma de onda CA será una onda sinusoidal
pura. Estos medidores no leerán correctamente la tensión MSW, y mostrarán
aproximadamente entre 20 y 30 voltios menos. Cualquier multímetro identificado
como “RMS AUTÉNTICO” leerá correctamente y con precisión la MSW.
