N6
OVATOR S-800, S-600 en S-400 – Nederlands
5 Aansluiten
Ovators hebben een passief scheidingsfilter (cross-over) maar kunnen met behulp van het juiste actieve
scheidingsfilter en meerdere versterkers van Naim worden geconverteerd voor gebruik in actieve systemen.
Neem contact op met uw plaatselijke Naim-leverancier of -distributeur voor meer informatie.
5.1 Kabels en stekkers
Als uw Ovators moeten worden gebruikt met versterking
van Naim, dan leveren luidsprekerkabels van Naim de beste
resultaten op. Met sommige versterkers is dit zelfs een vereiste.
Beide luidsprekers moeten even lange kabels van 3,5 meter
tot 20 meter hebben. Als de plaats van de luidspreker ten
opzichte van de versterker betekent dat de kabel te lang
is, moet u de resterende kabel niet oprollen, maar heen en
weer tussen de versterker en luidspreker leiden.
De aansluitingen van de Ovator zijn bedoeld voor gebruik
met speciaal ontworpen Ovator-luidsprekerstekkers. Deze
stekkers zijn speciaal ontworpen om de best mogelijke
resultaten te bieden. U kunt andere 4 mm stekkers
gebruiken, maar de resultaten zijn dan onvoorspelbaar. Uw
leverancier kan luidsprekerkabels maken met aan het ene
uiteinde een Ovator-stekker en aan het andere uiteinde
een stekker die geschikt is voor de aansturende versterker.
Het is belangrijk dat luidsprekerkabels zodanig worden
aangesloten en omgeleid, dat mechanische druk tot
het minimum wordt beperkt en dat er tijdens en na het
installeren niet te veel kracht op de aansluitingen wordt
uitgeoefend.

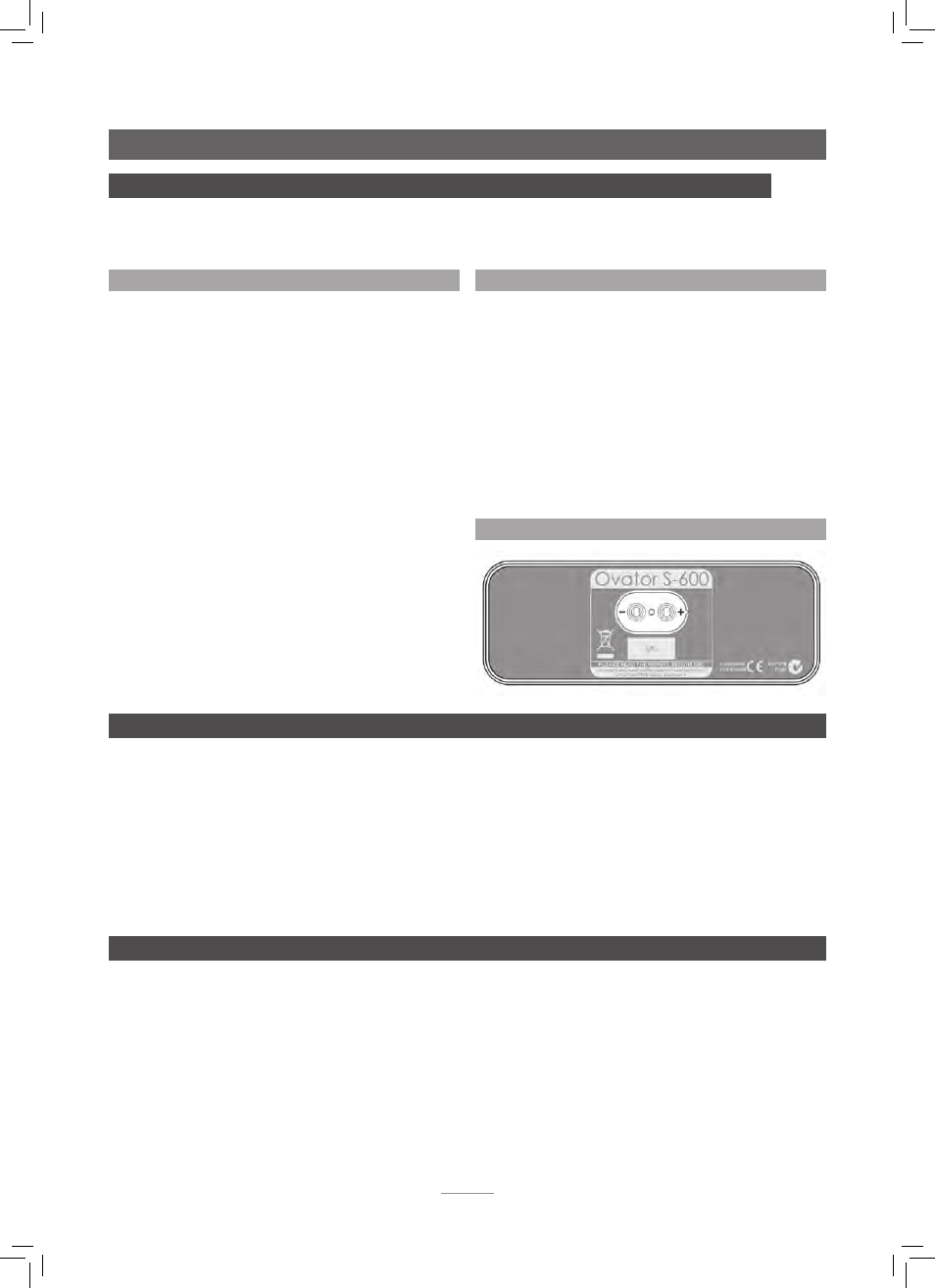

5.3 Het aansluitingenpaneel van de Ovator
6 Specificaties
S-800 S-600 S-400
Frequentierespons: 20 Hz - 35 kHz (in kamer) 28 Hz - 35 kHz (in kamer) 36 Hz - 35 kHz (in kamer)
Gevoeligheid: 88 dB op 1 m voor 2,83 V invoer 88 dB op 1 m voor 2,83 V invoer 88 dB op 1m voor 2,83 V invoer
Nominale impedantie: 4 ohm (min. 3,9 ohm) 4 ohm (min. 3,2 ohm) 4 ohm (min. 3,8 ohm)
Aanbevolen versterker: 25 - 250 W (8 ohm weerstand) 25 - 150 W (8 ohm weerstand) 25 - 130 W (8 ohm weerstand)
Gewicht: 93,5 kg 61 kg 31 kg
Afmetingen (h x b x d): 1393 mm x 520 mm x 542 mm 1168 mm x 401 mm x 434 mm 1060 mm x 330 mm x 345 mm
(incl. poten en roosters) (incl. poten en roosters) (incl. poten en roosters)
Opmerking: de kleur en nerven van de houtafwerking kunnen variëren.
7 Toegepaste relevante normen
Producent: Naim Audio Limited, Southampton Road, Salisbury, Engeland, SP1 2LN
Producten: Ovator S-600 en S-400
Veiligheid: EN 60065 - Audio-, video- en soortgelijke apparaten.
EMC emissies: EN 55013 - Radio- en televisieontvangers en toebehoren - Radiostoring -
Limieten en meetmethoden.
EMC immuniteit: EN 55020 - Omroepontvangers en aanverwante apparatuur - Elektromagnetische immuniteit -
Limieten en meetmethoden.
In overeenstemming met 2006/95/EG - Veiligheid, 2004/108/EG - EMC, 2002/95/EG (beperking van het gebruik
Europese richtlijnen: van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur), 2002/96/EG (AEEA)
5.2 De polariteit van de aansluiting
Het is belangrijk dat de Ovators met de juiste polariteit
worden aangesloten. De positieve aansluiting op iedere
luidspreker (gemarkeerd met een +) moet op een
positieve uitgang op de versterker worden aangesloten,
en de negatieve aansluiting op iedere luidspreker
(gemarkeerd met een – ) op een negatieve uitgang op
de versterker. Diagram 5.3 illustreert het paneel met de
aansluitingen van de Ovator.
Opmerking: luidsprekerkabels van Naim hebben aan één
kant een ribbel die het makkelijk maakt om de polariteit
te bepalen. De positieve kant van luidsprekerstekkers van
Naim is te herkennen aan een klein uitsteeksel.
