15
Kit a energia solare SES P1207
Il presdente articolo è un sistema di alimentazione a energia
solare. Il presente gruppo trasforma l’energia solare in elettricità
CC, che viene poi immagazzinata nella batteria ricaricabile. La
batteria può essere utilizzata per alimentare I LED e altre piccole
applicazioni CC in dotazione, come lettori MP3 o telefoni cellulari.
Questo articolo é perfetto per il cottage, il campeggio, le attività
all’aperto e in tutti quei casi in cui non è possibile collegarsi all’ali-
mentazione di rete.
Descrizione dei componenti
1 Modulo solare in silicio amorfo da 12 W, compreso cavo in
piombo lungo 4 m con connettore ad anello al regolatore di
carica (1x)
2 Regolatore di carica (1x)
a Interruttore ON/OFF
b Visualizzazione “Charging“: batteria viene caricata.
c Visualizzazione “Working“: apparecchio pronto per il funziona-
mento
3 Batteria ricaricabile piombo-acido da 12 V / 7 Ah sigillata (1x)
4 LED CC con cavo lungo 3 m e interruttore ON/OFF e viti di
montaggio incluse (2x)
5 Cavo di collegamento tra batteria e regolatore di carica (lun-
ghezza: 1 m), con connettore ad anello (1x)
6 Cavo di collegamento con connettore ad anello e presa adatta-
tore accendisigari (1x)
7 Staffe di montaggio e viti per modulo solare (1x)
- + 12V
4
5
1
2
3
+
USB 12V 12V
-
6
2d
2a
2b 2c

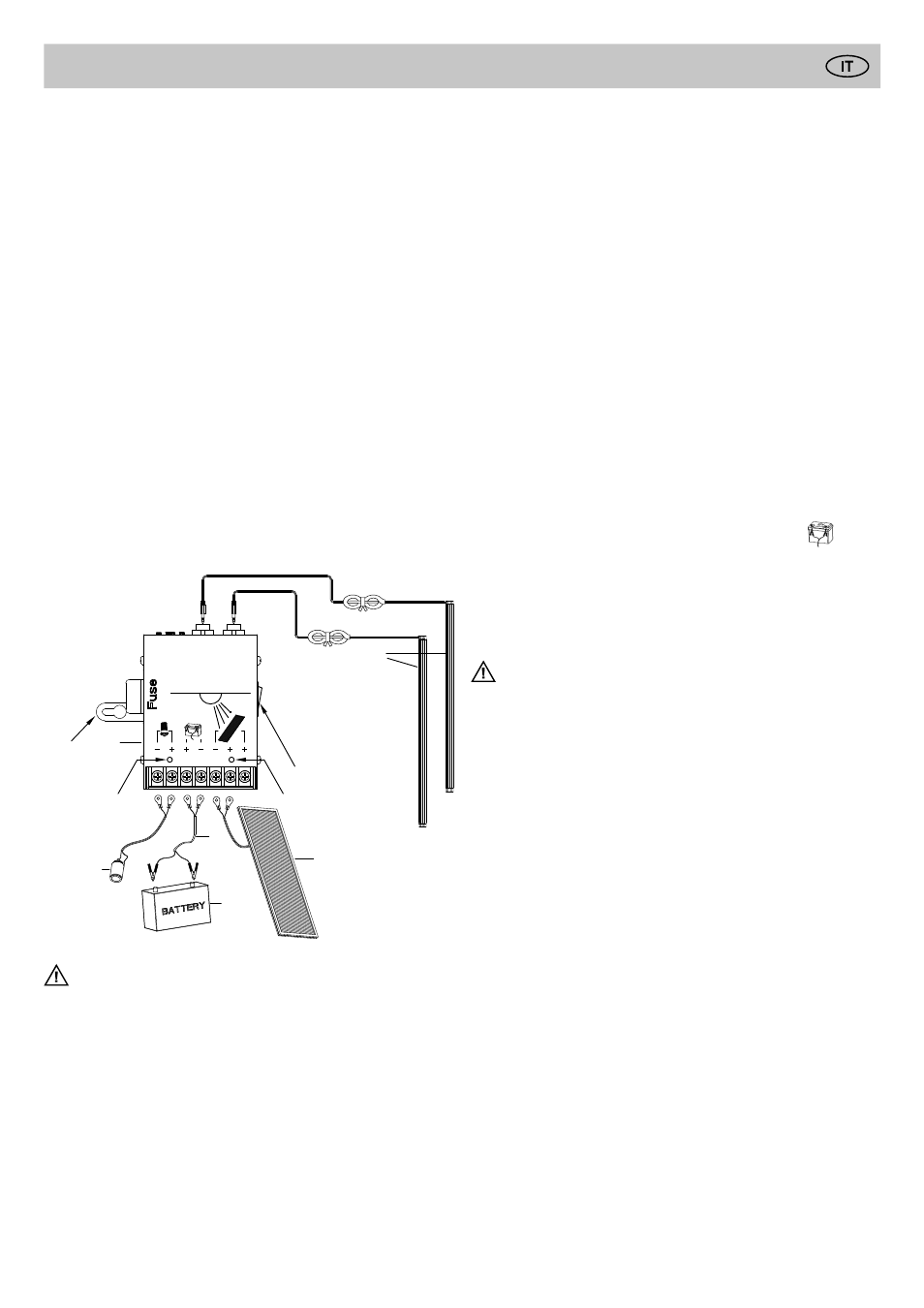

Fig. 1
Attenzione
Leggere attentamente e capire il manuale istruzioni prima di
accendere l’apparecchio. Conservare il manuale per riferimento
futuro. Non invertire la polarità per evitare danni. Il rosso indica il
polo positivo (+), il nero il polo negativo (-).
Non cortocircuitare i cavi in piombo.
Spegnere sempre il regolatore di carica prima di effettuare o
interrompere il collegamento.
Prima di collegare i componenti, installare e fi ssare modulo
solare, regolatore di carica e batteria come descritto di seguito.
Collegare rispettando sempre la sequenza sottoindicata:
A. Batteria
B. Applicazione (Spie CA)
C. Modulo solare
Collegare rispettando sempre la sequenza sottoindicata:
A. Modulo solare
B. Applicazione (Spie CA)
C. Batteria
La corrente max in uscita dal regolatore di carica non può supe-
rare 4 A.
Dei vari componenti, solo il modulo solare è impermeabile. Utiliz-
zare batteria, regolatore di carica e applicazioni soltanto in aree
asciutte e sicure.
Pulire periodicamente la superfi cie del modulo solare con un
panno morbido.
Carichi la batteria mediante il modulo solare prima del primo uso
per circa 3 giorni a piena irradiazione solare o facendo uso di un
caricabatteria adeguato (carica inziale).
L’apparecchio non deve essere utilizzato da bambini o persone
con ridotte capacità psichiche e fi siche se non sotto la supervi-
sione di una persona responsabile della loro sicurezza.
Non esporre la batteria a fi amme lebere o calore elevato. In caso
contrario, la batteria potrebbe esplodere. Non gettare la batteria
insieme ai rifi uti domestici.
Utilizzo (vedere fi g. 1)
1. Batteria ricaricabile:
Collegare la batteria ricaricabile al morsetto “Batteria”
del regolatore di carica. Utilizzare il cavo in piombo in dotazione
(Vedere fi g, 1, N° 5).
Non invertire la polarità. Effettuare il collegamento nella
sequenza indicata:
A. Cavo rosso (+)
B. Cavo nero (-)
Per interrompere il collegamento, procedere nell’ordine inverso.
La mancata osservanza delle istruzioni può provocare
lesioni o danni.
Carichi la batteria mediante il modulo solare prima del primo uso
per circa 3 giorni a piena irradiazione solare o facendo uso di un
caricabatteria adeguato.
2. Regolatore di carica:
2.1 Montaggio:
Per il montaggio è disponibile un occhiello pieghevole (vedere
fi g. 1, 2d) sulla parte posteriore del regolatore di carica.
2.2 Funzioni protettive:
Il regolatore di carica protegge l’intero sistema come sottoindicato:
A. Protezione sovrascaricamento (Tensione batteria <11,0 V
± 0,3 V): Quando essa è attivata, l’indicatore “Working” (“In
funzione”) (vedere fi g. 1, 2c) si spegne e il regolatore di carica
interrompe l’uscita alimentazione dalla batteria per impedire
danni alla batteria. In questo caso, non utilizzare alcuna appli-
cazione e caricare la batteria sotto luce solare di buona inten-
sità per 2-3 giorni.
B. Protezione sovracarica (Tensione batteria >14,0 - 14,5 V)
Quando essa é attivata, l’indicazione, “Charging” (“Ricarca”)
(vedere fi g. 1, 2b) si spegne e il regolatore di carica inter-
rompe l’ingresso alimentazione dal pannello solare alla batte-
ria.
C. Protezione sovraccarico (>4 A): Quando l’alimentazione in
uscita è troppo grande, il fusibile del regolatore di carica salta
per prevenire danni alla centralina. In questo caso, sostituire il
fusibile (4 A) per poter riattivare il regolatore di carica.
Accendere il regolatore di carica (interruttore ON/OFF, vedere
fi g. 1, 2a) per attivare tutte le protezioni sovraindicate.
2.3 Possibilità di collegamento
  Le due prese uscita da 12 V per spinotti audio (TS), connettori
da 6,35 mm, si trovano sulla parte superiore del regolatore di
