Комплект электропитания от солнечной энергии SES P1207
Данный продукт является системой электропитания на основе
солнечной энергии. В нем происходит преобразование солнеч-
ного излучения в электричество постоянного тока (DC), которое
затем накапливается в перезаряжаемой батарее (аккумуляторе).
Батарею можно использовать для питания светодиодных фона-
рей из комплекта поставки или других небольших устройств
постоянного тока (DC). Данный продукт прекрасно подходит для
коттеджей, лагерей отдыха, для использования на природе и в
любом другом месте, где отсутствует подключение к сети элект-
ропитания.
Составные части
1 12-ваттный солнечный модуль из аморфного кремния, имею-
щий 4-метровый подводящий кабель с круглым соединителем
к регулятору зарядки (1 шт.)
2 Регулятор зарядки (1 шт.)
a Переключателем ON/OFF
b Индикация „Charging“: Аккумулятор заряжается
c Индикация „Working“: Прибор готов к эксплуатации
3 Герметичная перезаряжаемая свинцово-кислотная батарея на
12 В/7 A-часов (1 шт.)
4 Светодиодная лампа постоянного тока с 3-метровым кабелем
и переключателем включения/выключения вместе с монтаж-
ными винтами (2 шт.)
5 Соединительный кабель между батареей и регулятором
зарядки (длина: 1 м) с круглым соединителем (1 шт.)
6 Соединительный кабель с круглым соединителем и гнездовым
разъемом адаптера прикуривателя (1 шт.)
7 Монтажные кронштейны и винты для солнечного модуля (1 шт.)
- + 12V
4
5
1
2
3
+
USB 12V 12V
-
6
2d
2a
2b
2c
Рис. 1
Осторожно
Перед использованием продукта внимательно прочтите и пой-
мите руководство по его эксплуатации. Сохраните руководство
для применения в будущем. Пожалуйста, проводите подключения
с соблюдением полярности для предотвращения повреждения.
Красным цветом отмечен положительный полюс (+), а черным -
отрицательный (-).
Не замыкайте накоротко любые подводящие кабели.
Перед подключением или отключением всегда выключайте регу-
лятор зарядки.
Перед соединением компонентов, пожалуйста, установите и
закрепите солнечный модуль, регулятор зарядки и батарею как
указано ниже.
Пожалуйста, всегда проводите подключения в следующей после-
довательности:
A. Батарея
B. Бытовой прибор (лампы постоянного тока, ...)
C. Солнечный модуль
Пожалуйста, всегда проводите отключения в следующей после-
довательности:
A. Солнечный модуль
B. Бытовой прибор (лампы постоянного тока, ...)
C. Батарея
Макс. выходной ток от регулятора зарядки не должен превосхо-
дить 4 А.
Все части системы не имеют защиты от воды, кроме солнечного
модуля. Пожалуйста, используйте батарею, регулятор зарядки и
бытовые приборы только в сухих и безопасных местах.
Периодически очищайте мягкой тканью поверхность солнечного
модуля.
Перед первичным использованием аккумулятор следует зарядить
через солнечный модуль в течение примерно 3-х дней на ярком
солнце или с помощью соответствующего зарядного устройства.
Данный продукт не предназначен для использования детьми или
неаккуратными людьми, кроме случаев необходимого надзора за
ними лицами, ответственными за уход, чтобы обеспечить должную
безопасность применения продукта.
Не допускайте воздействия на батарею открытого огня или высо-
кой температуры. Возможен взрыв. Не выбрасывайте батарею
вместе с бытовыми отходами.

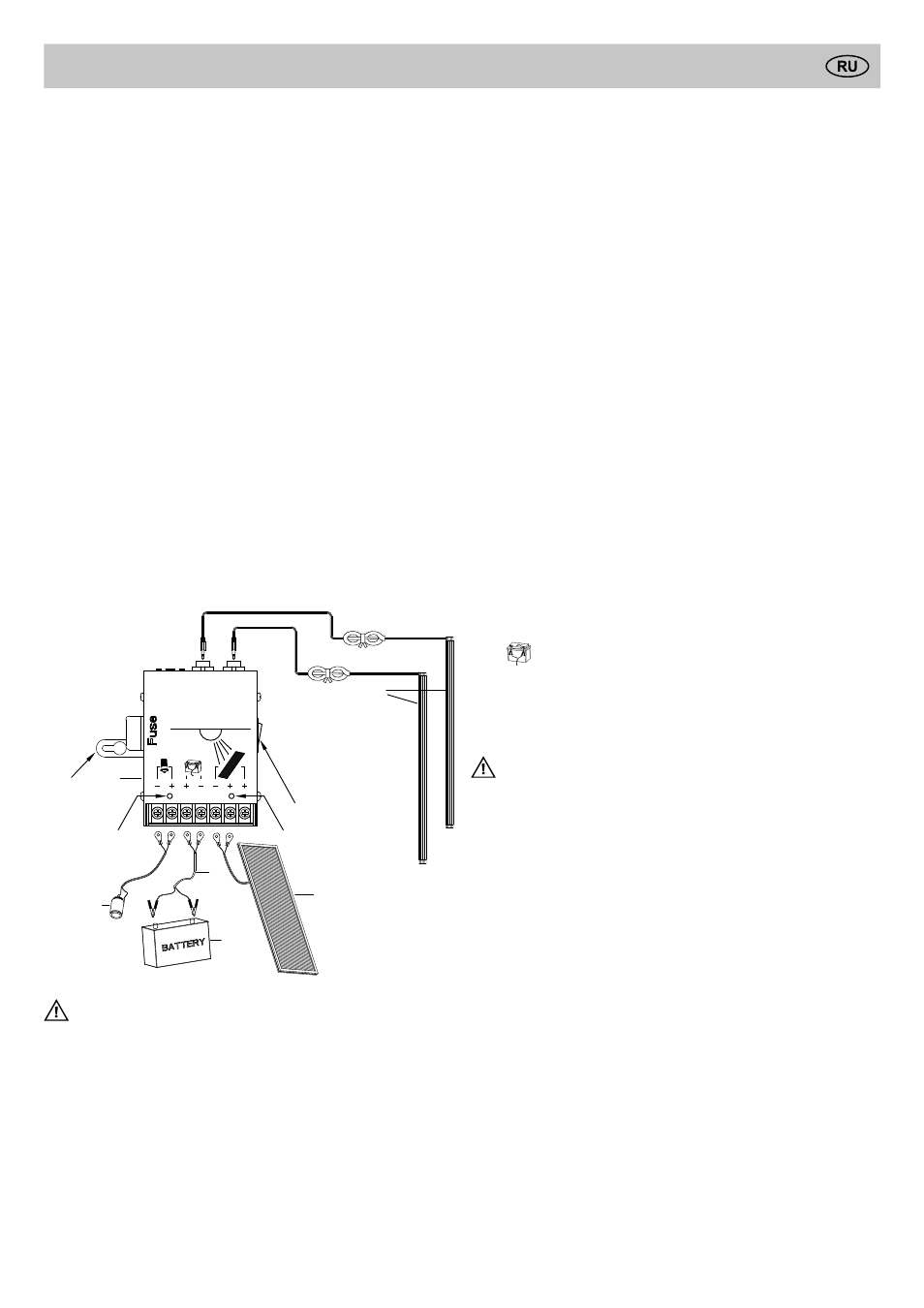

Инструкция по применению (см. рис. 1)
1. Перезаряжаемая батарея
Подключите перезаряжаемую батарею к клемме “Battery (бата-
рея)”
на регуляторе зарядки. Используйте подводящий
кабель из комплекта поставки (см. рис. 1, п. 5).
Убедитесь в подключении с правильной полярностью. Пожалуй-
ста, соблюдайте последовательность подключения:
A. Красный кабель (+)
B. Черный кабель (-)
Для отключений используйте обратный порядок.
Несоблюдение требований может привести к поврежде-
нию или травмам!
Перед первичным использованием аккумулятор следует зарядить
через солнечный модуль в течение примерно 3-х дней на ярком
солнце или с помощью соответствующего зарядного устройства.
2. Регулятор зарядки:
2.1. Монтаж:
Для монтажа на задней стороне регулятора зарядки имеется сво-
рачиваемый крюк с проушиной для подвески (см. рис. 1, 2d).
2.2. Защитные функции:
Регулятор зарядки обеспечивает для всей системы следующие
меры защиты:
A. Защита от слишком большой разрядки (напряжение бата-
реи < 11,0 ± 0,3 В): После включения, индикатор “Working
(идет работа)” выключается (см. рис. 1, 2c) и регулятор
зарядки отключает выход электропитания от батареи для
предотвращения ее повреждения. В этом случае, пожалуйста,
прекратите использование любых бытовых приборов и заря-
дите батарею на ярком солнечном свете в течение 2-3 дней.
B. Защита от повышенной зарядки (напряжение батареи > 14,0 -
14,5 В): После включения, индикатор “Charging (идет зарядка)”
выключается (см. рис. 1, 2b) и регулятор зарядки отключает вход
электропитания от солнечной панели к батарее.
C. Защита от повышенной нагрузки (> 4A): При слишком
большой выходной мощности предохранитель в регуляторе
зарядки перегорит, чтобы предотвратить повреждение самого
контроллера. В этом случае необходимо заменить предохра-
нитель (4 A), чтобы возобновить работу регулятора зарядки.
