Solarenergie-Set SES P1207
Dieses Produkt ist eine Solar-Stromstation. Das Solarmodul
wandelt Sonnenlicht in Gleichstrom und speichert die Energie
im Akku. Das Solar Energie-Set kann zum Betrieb der mitgelie-
ferten LED-Lampen und anderer Niederspannungs-Geräte, wie
beispielsweise zum Laden von MP3-Playern und Handys benutzt
werden. Für Wechselstromgeräte benötigen Sie einen externen
Wechselrichter (nicht mitgeliefert). Das Set ist ideal für Garten-
häuser, beim Camping, Outdoor-Aktivitäten oder überall wo es
keinen Netzanschluss gibt.

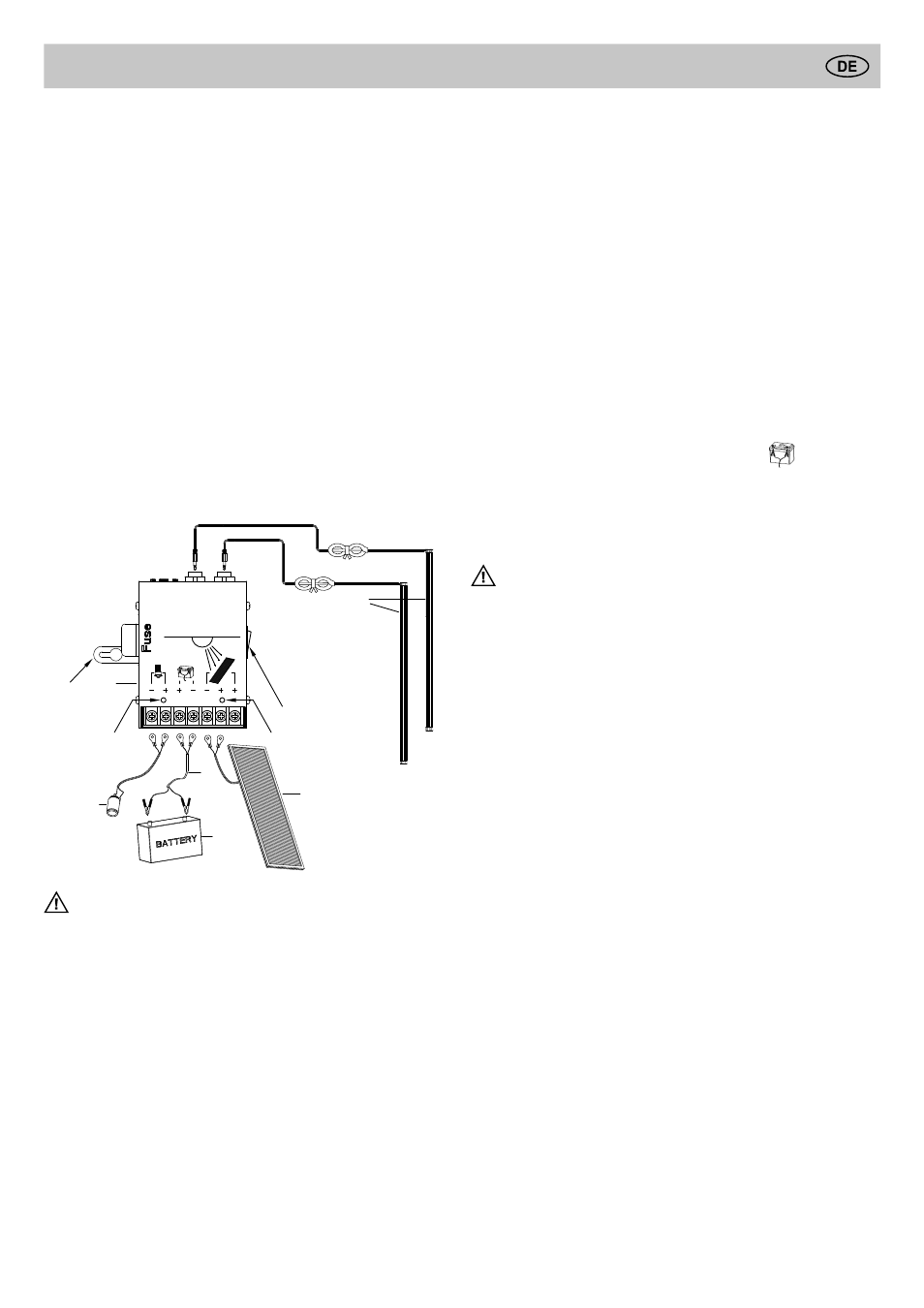

Bauteile und Funktionen
1 12 W Solarmodul (amorphe Siliziumzellen) mit Anschlusskabel
(4 m)(1x)
2 Laderegler (1x)
a Ein-/Ausschalter
b Anzeige „Charging“: Akku wird aufgeladen
c Anzeige „Working“: Gerät ist betriebsbereit
3 12 V/7 Ah Blei-Gel-Akku (1x)
4 Alu-Lichtschiene mit 24 LEDs, 3 m Anschlusskabel
und Ein-/
Ausschalter einschließlich Montageschrauben (2x)
5 Anschlusskabel (Akku-Laderegler, 1 m) (1x)
6 Anschlusskabel für externe 12 V DC Verbraucher (1x)
7 Befestigungsset Solarmodul (1x)
- + 12V
4
5
1
2
3
+
USB 12V 12V
-
6
2d
2a
2b 2c
Abb. 1
Hinweis
Bitte lesen Sie die Anleitung aufmerksam durch, bevor Sie das
Gerät in Betrieb nehmen. Bewahren Sie die Anleitung für späteres
Nachschlagen auf. Achten Sie beim Anschluss auf die korrekte
Polarität, um Schäden zu vermeiden. Rot ist Plus (+) und schwarz
ist Minus (-).
Schließen Sie niemals die Batterieanschlüsse kurz.
Schalten Sie den Laderegler stets aus, bevor Sie Anschlüsse an-
oder abschließen.
Vor dem Anschluss von Verbrauchern installieren und befestigen
Sie bitte das Solarmodul, Laderegler und Akku wie nachstehend
beschrieben.
Beachten Sie bitte folgende Reihenfolge zum Anschluss:
A. Akku
B. Verbraucher (Lampe usw.)
C. Solarmodul
Trennen Sie stets in folgender Reihenfolge ab:
A. Solarmodul
B. Verbraucher (Lampe usw.)
C. Akku
Der max. Laderegler Ausgangsstrom darf 4 A nicht übersteigen.
Außer dem Solarmodul sind keine Bauteile wasserdicht. Setzen Sie
Akku, Laderegler und Geräte nicht Regen oder Feuchtigkeit aus.
Wischen Sie das Solarmodul gelegentlich mit einem weichen
Tuch ab.
Laden Sie den Akku über das Solarmodul vor Erstgebrauch bitte
für ca.
3 Tage bei voller Sonne auf.
Dieses Gerät ist nicht zur Benutzung durch Personen
(einschließlich Kinder) mit verminderten körperlichen, sensori-
schen oder geistigen Fähigkeiten oder fehlender Erfahrung und
Kenntnis geeignet, es sei denn, sie wurden zum Gebrauch des
Geräts von einer für ihre Sicherheit verantwortlichen Person
angeleitet und beaufsichtigt. Kinder müssen beaufsichtigt werden,
um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Setzen Sie den Akku nicht Feuer oder großer Hitze aus, er kann
explodieren. Entsorgen Sie Akkus und Batterien umweltgerecht.
Bedienungshinweise (siehe Abb. 1)
1. Akku:
Schließen Sie den Akku am Batterie-Anschluss
des Lade-
reglers an. Benutzen Sie dazu das mitgelieferte Kabel
(siehe Abb. 1, Nr. 5).
Achten Sie auf die korrekte Polarität. Schließen Sie zunächst
das rote Kabel (+) und dann das schwarze Kabel (-) an.
Trennen Sie die Kabel in umgekehrter Reihenfolge ab.
Nichtbeachtung kann zu Verletzungen und Sachschäden
führen!
Laden Sie den Akku über das Solarmodul vor Erstgebrauc
h bitte
für etwa 3 Tage bei voller Sonne oder über ein geeignetes Lade-
gerät.
2. Laderegler:
2.1 Montage:
Mit der ausklappbaren Montagehalterung (siehe Abb. 1, Nr. 2d)
auf der Rückseite kann der Laderegler fest montiert werden.
2.2 Schutzfunktionen:
Der Laderegler hat folgende Schutzfunktionen:
A. Tiefentladungsschutz (Akkuspannung < 11,0 V ± 0,3 V): Bei
Aktivierung erlischt die Anzeige „Working“ (siehe Abb. 1, Nr.
2c), der Laderegler schaltet den Stromausgang vom Akku ab,
um Schäden am Akku zu vermeiden. In diesem Fall ange-
schlossene Geräte bitte nicht weiter verwenden. Laden Sie
den Akku bei guter Sonneneinstrahlung für 2-3 Tage wieder
komplett auf.
B. Überladeschutz (Akkuspannung > 14,0 - 14,5 V): Bei Aktivie-
rung erlischt die Anzeige „Charging“ (siehe Abb. 1, Nr. 2b), der
Laderegler schaltet den Stromeingang von der Solarbatterie
zum Akku aus. Sie können Verbraucher anschließen und
betreiben.
C. Überlastungsschutz (>4 A): Bei übermäßiger Ausgangsleis-
tung schmilzt die Sicherung im Laderegler, um Schäden am
System zu vermeiden. In diesem Fall muss die Sicherung
(4 A) anschließend ausgetauscht werden.
Der Laderegler muss eingeschaltet sein (Ein-/Ausschalter,
siehe Abb. 1, Nr. 2a), um alle beschriebenen Schutzfunktio-
nen zu erhalten.
2.3 Anschlüsse
  Zwei 12-V-DC-Buchsen für Klinkenstecker, 6,35 mm, befi nden
sich auf der Oberseite des Ladereglers. Die mitgelieferten
LED-Lampen können an diesen Ausgängen angeschlossen
werden. Ein voll geladener Akku kann die beiden mitgelieferten
LED-Lampen für ca. 6-8 Stunden betreiben. Anschließend Akku
neu aufl aden.
