9
Zonne-energieset SES P1207
Dit product is een zonne-energiesysteem. Het zet zonlicht om
in gelijkstroomelektriciteit, die vervolgens wordt opgeslagen
in de oplaadbare accu. De accu kan worden gebruikt voor het
voeden van de meegeleverde LED-verlichting en andere kleine
gelijkstroomtoepassingen, zoals het opladen van MP3-spelers
of mobiele telefoons. Dit product is goed voor een buitenhuis,
kamperen, buitenhuisactiviteiten en waar geen aansluiting op het
elektriciteitsnet beschikbaar is.
Beschrijving van de onderdelen
1 12 W amorfe silicium zonnecellenmoduul incl. 4 m aansluitka-
bel met ring-verbindingsklemmen op de oplaadregelaar (1x)
2 Oplaadregelaar (1x)
a Aan/Uit-schakelaar
b Weergave „Charging“: batterij wordt opgeladen
c Weergave „Working“: apparaat is klaar voor gebruik
3 12 V / 7 Ah oplaadbare gesloten loodzwavelzuuraccu (1x)
4 LED-gelijkstroomlamp met 3 m kabel en aan-/uitschakelaar,
incl. bevestigingsschroeven (2x)
5 Verbindingskabel tussen de accu en oplaadregelaar
(lengte: 1 m), met ring-verbindingsklemmen (1x)
6 Verbindingskabel met ring-verbindingsklemmen en sigaretten-
aanstekercontact (1x)
7 Montagebeugels en schroeven voor de zonnecellenmoduul (1x)

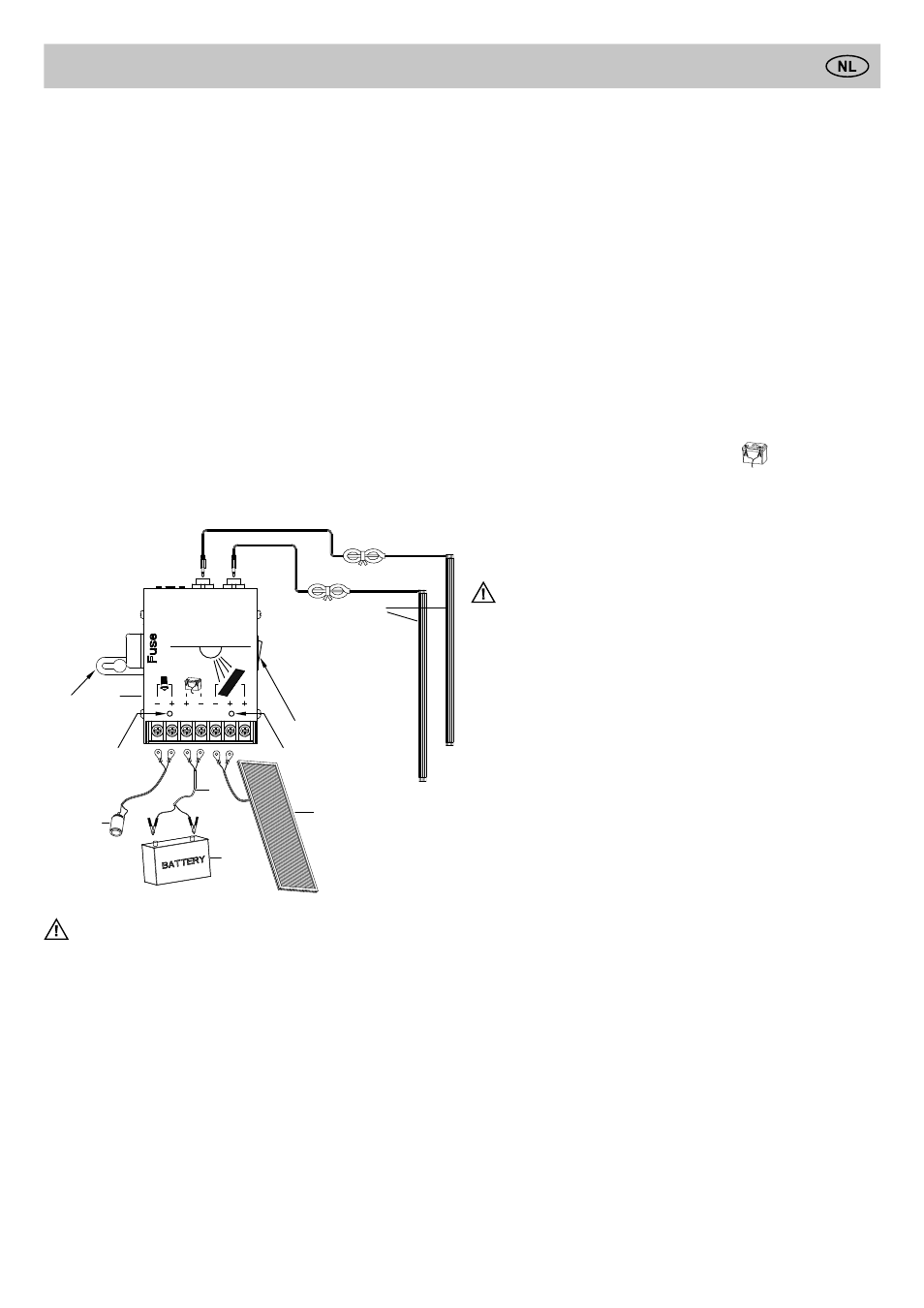

- + 12V
4
5
1
2
3
+
USB 12V 12V
-
6
2d
2a
2b
2c
Afb. 1
Opgelet
Lees vóór gebruik de handleiding zorgvuldig en begrijpend door.
Bewaar het voor toekomstig naslag. Sluit aan met de juiste
polariteiten om schade te voorkomen. Rood geeft positieve (+) en
zwart geeft negatief (-) aan.
Sluit geen kabels kort.
Schakel altijd vóór het aan- of loskoppelen de oplaadregelaar uit.
Voor het aansluiten van de componenten, installeer en bevestig
de zonnecellenmoduul, oplaadregelaar en accu zoals beschreven
hieronder.
Steeds aansluiten op volgende volgorde:
A. Accu
B. De toepassing (gelijkstroomlampen e.d.)
C. Zonnecellenmoduul
Steeds ontkoppelen op volgende volgorde:
A. Zonnecellenmoduul
B. De toepassing (gelijkstroomlampen e.d.)
C. Accu
De maximale uitgangsstroom van de oplaadregelaar, mag niet
meer dan 4 A zijn.
Alle onderdelen zijn niet waterdicht, met uitzondering van de zon-
necellenmoduul. Maak gebruik van de accu, oplaadregelaar en
toepassingen alleen in droge en veilige gebieden.
Reinig het oppervlak van de zonnecellenmoduul regelmatig met
een zachte doek.
Laad vóór de eerste ingebruikstelling de batterij op ofwel via het
zonnepaneel gedurende ongeveer 3 dagen volle zon, ofwel via
een geschikte lader.
Dit product is niet bestemd voor gebruik door jonge kinderen of
een ziek persoon, tenzij ze door een verantwoordelijk persoon
adequaat worden begeleid om ervoor te zorgen dat ze de toepas-
sing veilig gebruiken.
Stel de accu niet bloot aan vuur of hoge temperaturen. Het kan
exploderen. Werp de accu nooit weg als gewoon afval.
Hoe te gebruiken (Zie afb. 1)
1. Oplaadbare accu:
Sluit de oplaadbare accu aan op de “Accu”
-verbindings-
klemmen van de oplaadregelaar. Gebruik de meegeleverde aan-
sluitkabel (Zie Afb. 1, nr. 5).
Zorg ervoor om met de juiste polariteiten aan te sluiten. Volg
de aansluitvolgorde:
A. Rode kabel (+)
B. Zwarte kabel (-)
Gebruik voor het ontkoppelen de omgekeerde volgorde.
Nalatigheid kan leiden tot schade of letsel!
Laad vóór de eerste ingebruikstelling de batterij op ofwel via het
zonnepaneel gedurende ongeveer 3 dagen volle zon, ofwel via
een geschikte lader.
2. Oplaadregelaar:
2.1 Montage:
Een opvouwbare haakhanger (zie afb 1, 2d) is op de achterkant
van de oplaadregelaar voor het monteren aanwezig.
2.2 Beveiligingsfuncties:
De oplaadregelaar biedt de volgende beveiliging voor het gehele
systeem:
A. Diep-ontladingsbeveiliging (accuspanning < 11,0 V ± 0,3 V):
Wanneer geactiveerd, zal de “In Bedrijf”-indicator (zie afb 1, 2c)
uit gaan en zal de oplaadregelaar de vermogenafgifte van de
accu uitschakelen om schade aan de accu te voorkomen. In
een dergelijk situatie, stop het gebruik van elke toepassing en
laad de accu op een zonverlichte plek, 2-3 dagen lang op.
B. Overlaadbeveiliging (Accuspanning > 14,0 - 14,5 V): Wan-
neer geactiveerd, zal de “Opladen”-indicator (zie afb 1, 2b) uit
gaan en zal de oplaadregelaar de vermogentoevoer van het
zonnepaneel naar de accu uitschakelen.
C. Overlaadbeveiliging (> 4 A): Als het uitgangsvermogen te
groot is, zal de zekering in de oplaadregelaar smelten om
schade aan de regelaar zelf te voorkomen. In dit geval moet
de zekering (4 A) worden vervangen om de oplaadregelaar
weer in werking te stellen.
De oplaadregelaar moet worden ingeschakeld (AAN/UIT-
schakelaar, zie Afb. 1, 2a) om alle bovengenoemde beveiligin-
gen te activeren.
2.3 Aansluitmogelijkheden
  Twee 12 V-uitgangen voor audioaansluiting (TS), 6,35 mm ver-
bindingsklemmen zijn aanwezig bovenop de oplaadregelaar.
De bijgeleverde LED-gelijkstroomlampen kunnen op deze uit-
gangen worden aangesloten. Een volledig opgeladen accu kan
twee LED-lampen voor ongeveer 6-8 uur voeden.
