25
Sistema de energia solar SES P1207
Este produto é um sistema de fornecimento de energia solar.
Transforma a luz solar em electricidade CD, que depois é arma-
zenada na bateria recarregável. A bateria pode ser utilizada para
fornecer energia às luzes LED fornecidas e a outras pequenas
aplicações CD, como carregar leitores MP3 ou telemóveis. Este
produto é útil para utilização doméstica, campismo, actividades
ao ar livre, e desde que não haja nenhuma ligação de rede.
Descrição das peças
1 Módulo solar em silicone amorfo de 12 W que inclui um cabo
principal de 4m com conector em anel para ser ligado ao regu-
lador de carga
2 Um regulador de carga
a Interruptor Ligar/Desligar
b Indicação “Charging“: o acumulador está a ser carregado
c Indicação “Working“: o aparelho está operacional
3 Uma bateria recarregável de chumbo e ácido de 12 V / 7 Ah
4 Duas luzes LED CD com cabo de 3m e interruptor de ligar/
desligar, incluindo os parafusos de montagem
5 Cabo de ligação entre a bateria e o regulador de carga (com-
primento: 1m), com um conector em anel
6 Um cabo de ligação com conector em anel e tomada de adap-
tador de isqueiro
7 Um suporte de montagem e parafusos para o módulo solar
- + 12V
4
5
1
2
3
+
USB 12V 12V
-
6
2d
2a
2b
2c

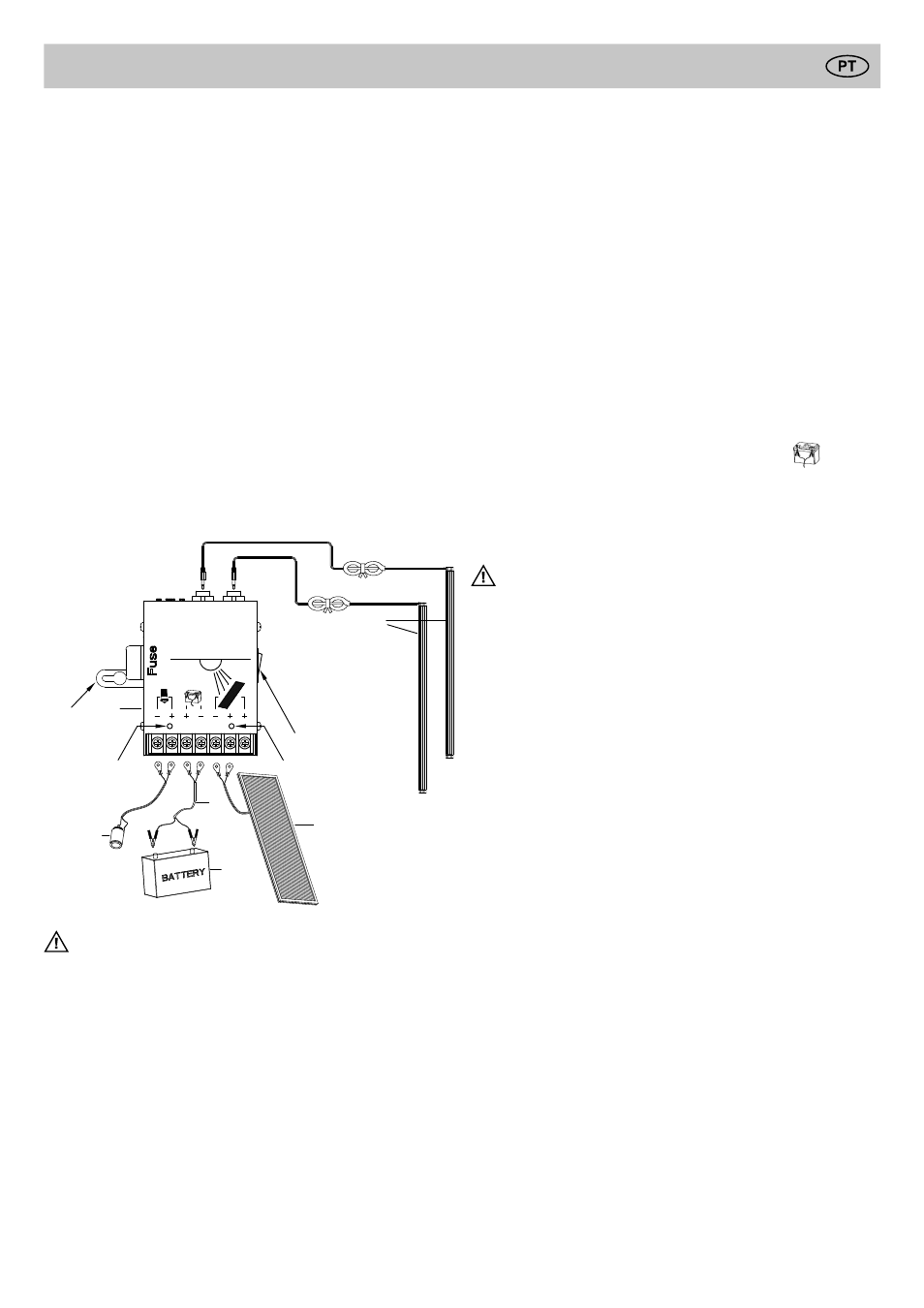

Fig. 1
Cuidado
Antes de utilizar, leia e compreenda cuidadosamente o manual
de instruções. Guarde-o para futura consulta. Faça a ligação com
a polaridade correcta para evitar danos. Vermelho indica o pólo
positivo (+) e preto indica o pólo negativo (-).
Não coloque em curto-circuito nenhum cabo principal.
Desligue sempre o regulador de carga antes de ligar ou desligar.
Antes de ligar os componentes, instale e fi xe o módulo solar, o
regulador de carga e a bateria conforme descrito a seguir.
Ligue sempre pela sequência de:
A. Bateria
B. Aplicação (luzes CD...)
C. Módulo solar
Desligue sempre pela sequência de:
A. Módulo solar
B. Aplicação (luzes CD...)
C. Bateria
A corrente de saída máxima do regulador de carga não pode
exceder 4 A.
As peças não são à prova de água, excepto o módulo solar. Uti-
lize a bateria, o regulador de carga e as aplicações só em locais
secos e seguros.
Limpe a superfície do módulo solar periodicamente com um pano
macio.
Antes da primeira utilização, carregue o acumulador através do
módulo solar durante aprox. 3 dias se estiver muito sol ou através
de um aparelho de carga adequado (carga inicial).
Este produto não se destina a ser utilizado por crianças pequenas
ou pessoas doentes, a não ser que sejam adequadamente super-
visionadas por uma pessoa responsável de modo a assegurar de
que são capazes de utilizar a aplicação em segurança.
Não exponha a bateria a fogo ou calor elevado. Pode explodir.
Não elimine a bateria como lixo doméstico.
Como utilizar (Ver Fig. 1)
1. Bateria recarregável:
Ligue a bateria recarregável ao terminal da “Bateria”
do regu-
lador de carga. Utilize o cabo principal fornecido (Ver Fig. 1, nº 5).
Assegure-se de que faz a ligação com a polaridade correcta.
Siga a sequência de ligação:
A. Cabo vermelho (+)
B. Cabo preto (-)
Para desligar, siga a sequência no sentido inverso.
A sua não observância pode causar danos ou ferimentos!
Antes da primeira utilização, carregue o acumulador através do
módulo solar durante aprox. 3 dias se estiver muito sol ou através de
um aparelho de carga adequado.
2. Regulador de carga:
2.1 Montagem:
Está disponível um gancho com olhal dobrável (ver Fig. 1, 2d) na
parte de trás do regulador de carga para montagem.
2.2 Funções de protecção:
O regulador de carga fornece as seguintes protecções para todo
o sistema:
A. Protecção de sobredescarga (Tensão da bateria <11,0 V
± 0,3 V): Quando activado, o indicador “A funcionar” (ver Fig. 1,
2c) apaga, o regulador de carga desliga a energia da bateria
para evitar danos na bateria. Nesse caso, pare a utilização de
qualquer aplicação, e carregue a bateria em condições de boa
luz solar durante 2 a 3 dias.
B. Protecção de sobrecarga (Tensão da bateria > 14,0 - 14,5 V)
Quando activado, o indicador “A carregar” (ver Fig. 1, 2b)
apaga, o regulador de carga desliga a entrada de energia do
painel solar para a bateria.
C. Protecção de sobrecarga (> 4 A): Quando a energia de
saída é muito grande, o fusível no regulador de carga derre-
terá para evitar danos no próprio controlador. Neste caso, o fusí-
vel (4 A) tem de ser substituído para pôr a funcionar de novo o
regulador de carga.
O regulador de carga tem de ser ligado (interruptor LIGAR/
DESLIGAR, ver Fig. 1, 2a) para activar toda a protecção
acima mencionada.
2.3 Possibilidades de ligação
  Estão disponíveis duas tomadas de saída de 12 V para a
entrada de áudio (TS), conectores de 6,35 mm na parte supe-
rior do regulador de carga. As luzes LED CD fornecidas podem
ser ligadas a estas tomadas de saída. Uma bateria totalmente
carregada pode suportar as duas luzes LED fornecidas durante
cerca de 6 a 8 horas.
