31

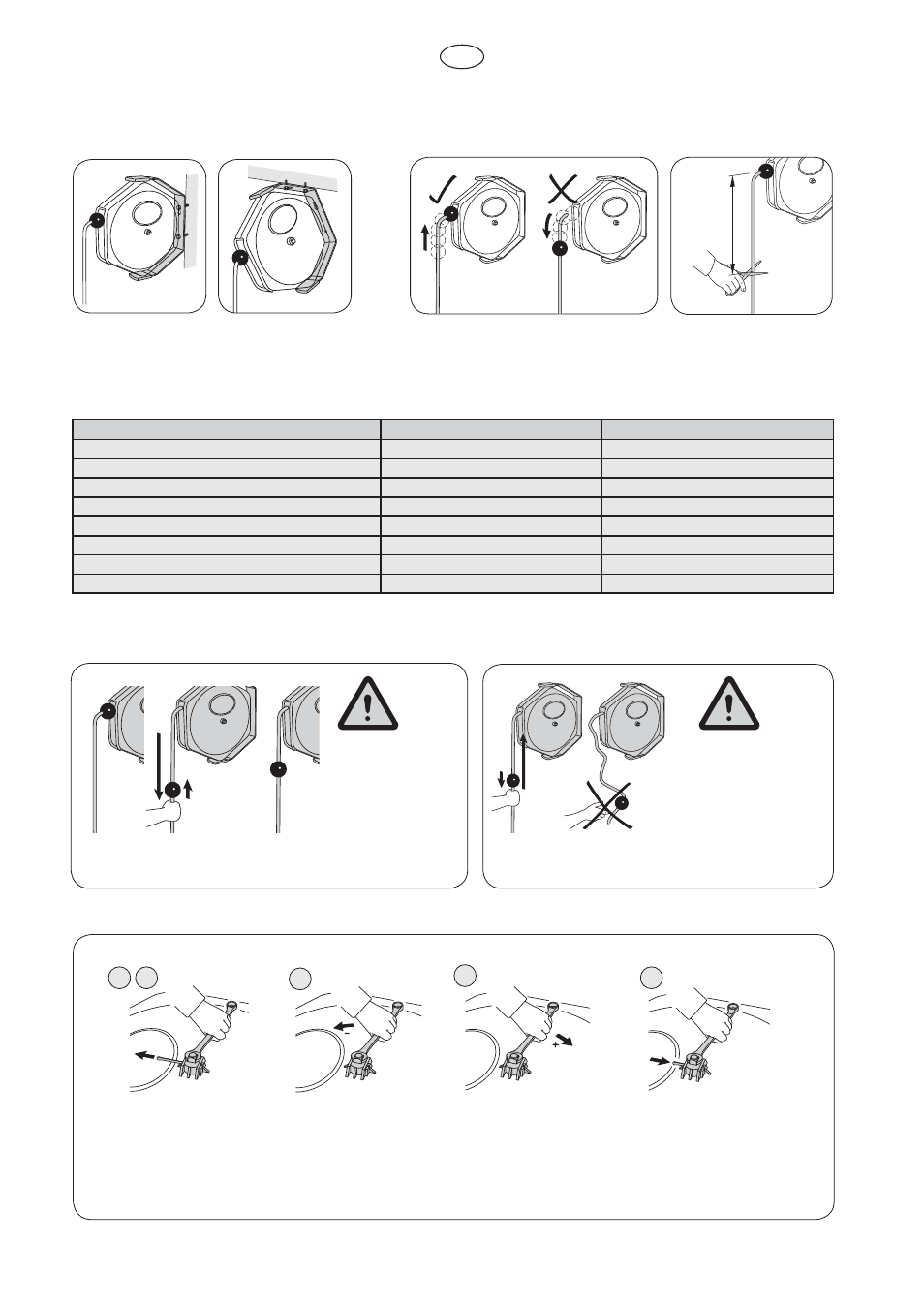

2.3 Vegg-, stolpe- eller takmontering
Kabeltrommelens veggfeste skal montgeres på
en stabil vegg osc. mde 2 skruer (Ø 8 x 40 mm
eller lengre).
2.4 Kabellengde, ikke opprullbar
Den ikke opprullbare kabellengden er 1 (SE) 2 (LE) meter. Hvis den må
forkortes, må man ikke under noen omstendighet À ytte stoppballen, da
det kan medføre problemer ved opprullingen.
2.5 Tilkopling til strømnettet
1. Monter kabeltrommelen på tiltenkt sted.
2. Ved behov utstyres den 1 meter lange tilkoplingskabelen (3x1.5mm2) med et støpsel som passer til systemet (230V/16A).
Type:
SE-10
LE-17
Kabel (Type H07RN-F):
10 m (3x1.5 mm
2
)
17 m (3x1.5 mm
2
)
Tilkoplingsspenning:
~230 volt
~230 volt
Maksimal belastning: (opprullet)
1000 watt / 4A
1000 watt / 4 A
Maksimal belastning: (trukket ut)
3500 watt / 16 A
3500 watt / 16 A
Beskyttelsesgrad:
IP 23
IP 23
Arbeidstemperatur:
+5 °C til +60 °C
+5 °C til +60 °C
Vekt:
4,6 kg
6,7 kg
Serti¿ kat:
CE
CE
Tekniske data
3. Bruk
ADVARSEL!
Når kabelen er trukket
helt ut, kan den rykkes
løs fra sitt feste hvis du
fortsetter å dra.
3.1 Trekke ut kabelen
Trekk ut ønsket kabelengde og slipp deretter langsomt litt tilbake slik at kabelen låses
i riktig stilling.
ADVARSEL!
Slipp aldri taket i kabelen
mens den rulles opp.
Kabelenden skal føres
langsomt i retning av
kabeltrommelen.
3.2 Rulle opp kabelen
Når kabelen ikke skal brukes lenger, skal den trekkes ut for at låseanord-
ningen skal frigjøres og deretter rulles langsomt opp.
3.3 Innstilling av fjærkraften
1
2
3
4
5
1. Vri akselen forsiktig med urviseren med en
10 mm nøkkel til sikringssplinten er
avlastet. OBS! Nå ligger hele fjærkraften
på
nøkkelen!
2. Hold godt fast i både nøkkelen og huset og
fjern
sikringssplinten.
3. Vri nøkkelen med urviseren ½ til 1 omdreining
(etter behov) for å etterspenne fjæren. Gjør det
samme, men mot urviseren, for å redusere
spenningen.
Fjærspenning ved levering er 1 omdreining ved
opprullet kabel (der stoppballen berører huset lett).
4. Juster hullet i akselen (for sikringssplinten)
med hullet i huset.
5. Sett i sikringssplinten. Sikre sikringssplinten
ved å bøye begge endene.
N
