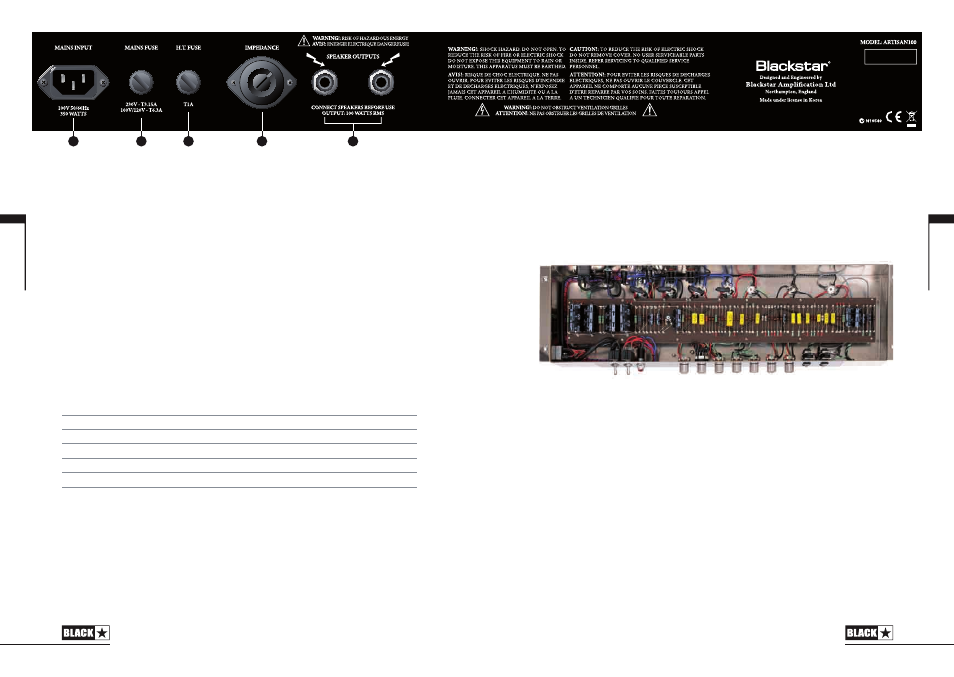

Panneau arrière
1. Entrée d’alimentation
Le câble d’alimentation débrochable fourni doit être branché à cette entrée. Le
câble doit être relié uniquement à une prise électrique compatible avec la tension,
la puissance et la fréquence requises, telles qu’indiquées sur le panneau arrière. En
cas de doute, veuillez consulter un technicien compétent.
2. Fusible principal
La valeur du fusible principal est indiquée sur le panneau arrière. N’utilisez jamais un
fusible dont la valeur est incorrecte et ne tentez pas de le contourner.
3. Fusible HT
La valeur du fusible HT est indiquée sur le panneau arrière. N’utilisez jamais un
fusible dont la valeur est incorrecte et ne tentez pas de le contourner.
4. Sélecteur d’impédance
Cette commande fait correspondre l’impédance de l’amplificateur à celle des
enceintes reliées. Vérifiez toujours que l’impédance sélectionnée correspond à celle
des enceintes connectées. Consultez le tableau ci-dessous.
Enceintes connectées Impédance sélectionnée
1 enceinte de 16 ohms 16 ohms
2 enceintes de 16 ohms 8 ohms
1 enceinte de 8 ohms 8 ohms
2 enceintes de 8 ohms 4 ohms
1 enceinte de 4 ohms 4 ohms
Une enceinte de moins de 4 ohms ou deux enceintes de 4 ohms ne doivent pas
être utilisées conjointement avec cet amplificateur.
AVERTISSEMENT : l’amplificateur doit toujours être désactivé totalement avant
d’ajuster le sélecteur d’impédance. Dans le cas contraire ou si les impédances de
l’amplificateur et des enceintes ne correspondent pas, l’amplificateur sera endommagé.
5. Sorties des haut-parleurs
Deux sorties de haut-parleurs sont reliées en parallèle pour brancher un (des)
enceinte(s) externe(s). Quand vous branchez un haut-parleur, vérifiez toujours que
le sélecteur d’impédance (4) est correctement réglé.
Spécification technique
Puissance (RMS) : 100 watts
Lampes : 4 x EL34, 3 x ECC83
Poids (kg) : 23
Dimensions (mm) : 741 x 300 x 227
