Materiali e strumenti
Istruzioni per il montaggio
Accertarsi che ci sia abbastanza spazio per installare il tapis roulant e si consiglia l'installazione ad
opera di 2 persone.
AVVERTENZA: Non inserire la spina nella presa di alimentazione fino a quando il tapis roulant non è
completamente montato.
1.
Estrarre il macchinario dalla scatola; metterlo a terra.

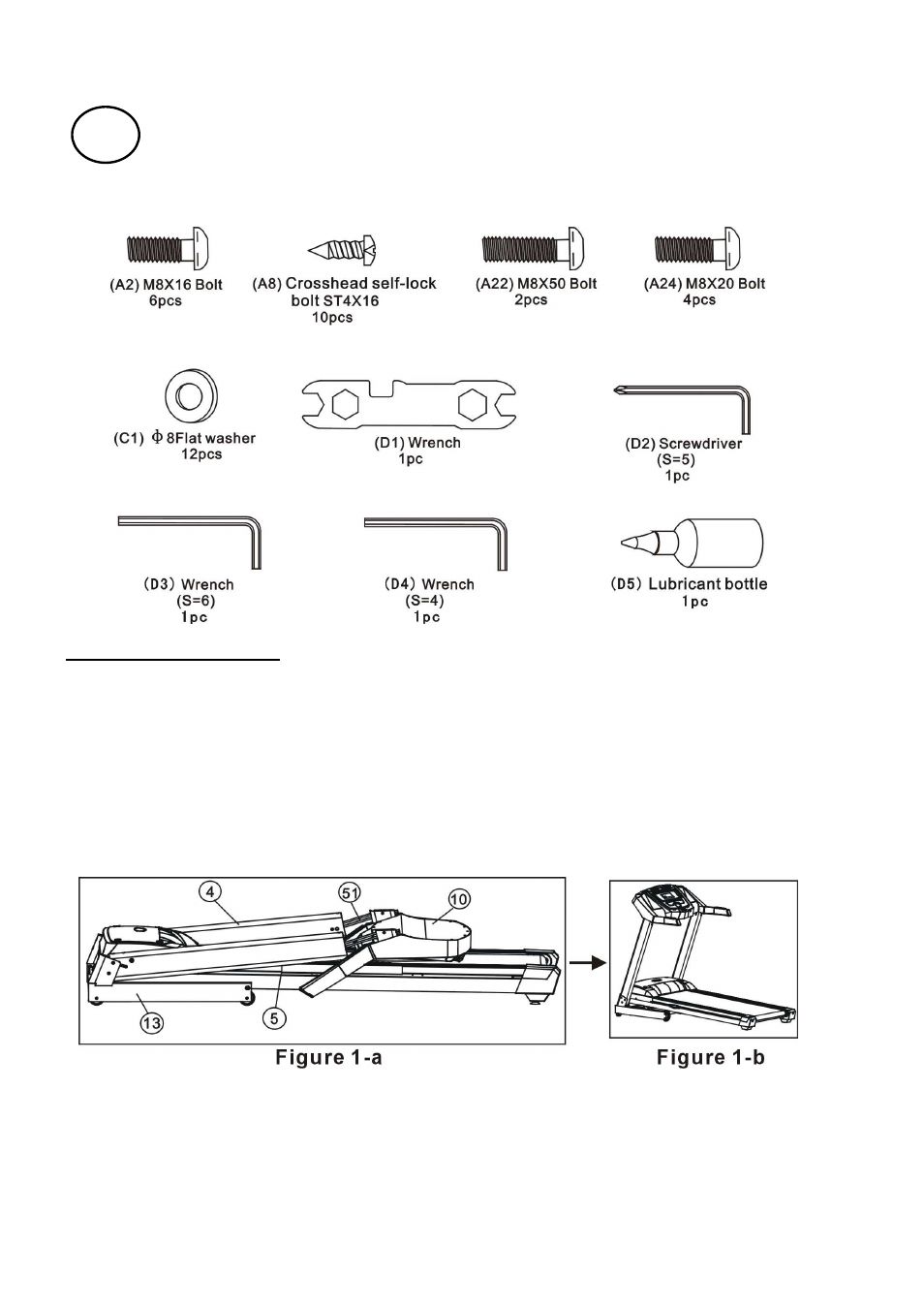

Tenere su il computer (10) e il tubo di supporto sinistro e destro (3, 4,5) insieme alla piastra di connessione del
computer (51), inserire la piastra di connessione del computer (51) e il tubo del computer(10) sul tubo di supporto
sinistro e destro (3, 4,5). (NOTA: Per evitare danni ai cavi, non premere su di essi). (Vedere figura 1-a-b)
2. Stringere il bullone a testa semisferica M10*50 (A1) e la rondella piatta
Ф
8 (C1) che uniscono già il tubo di supporto
sinistro e destro (4,5) con il telaio di supporto (13); fissarli con due bulloni a testa semisferica M8*20 (A24), due
rondelle piatte
Ф
8 (C1) e due bulloni a testa semisferica Bulloni a testa semisferica M8*50 (A22), due Rondelle
piatte
Ф
8 (C1) sui lati. (Vedere figura 2-B).
3.
Stringere e fissare il computer (10) al tubo di supporto destro e sinistro (3, 4) con sei set di due bulloni a testa
semisferica M8*16 (A2), rondelle piatte
Ф
8 (C1). (Vedere figura 2-B).
