E14
4.12
B
D
4.13
C
E D
4.14
F
G
4.15

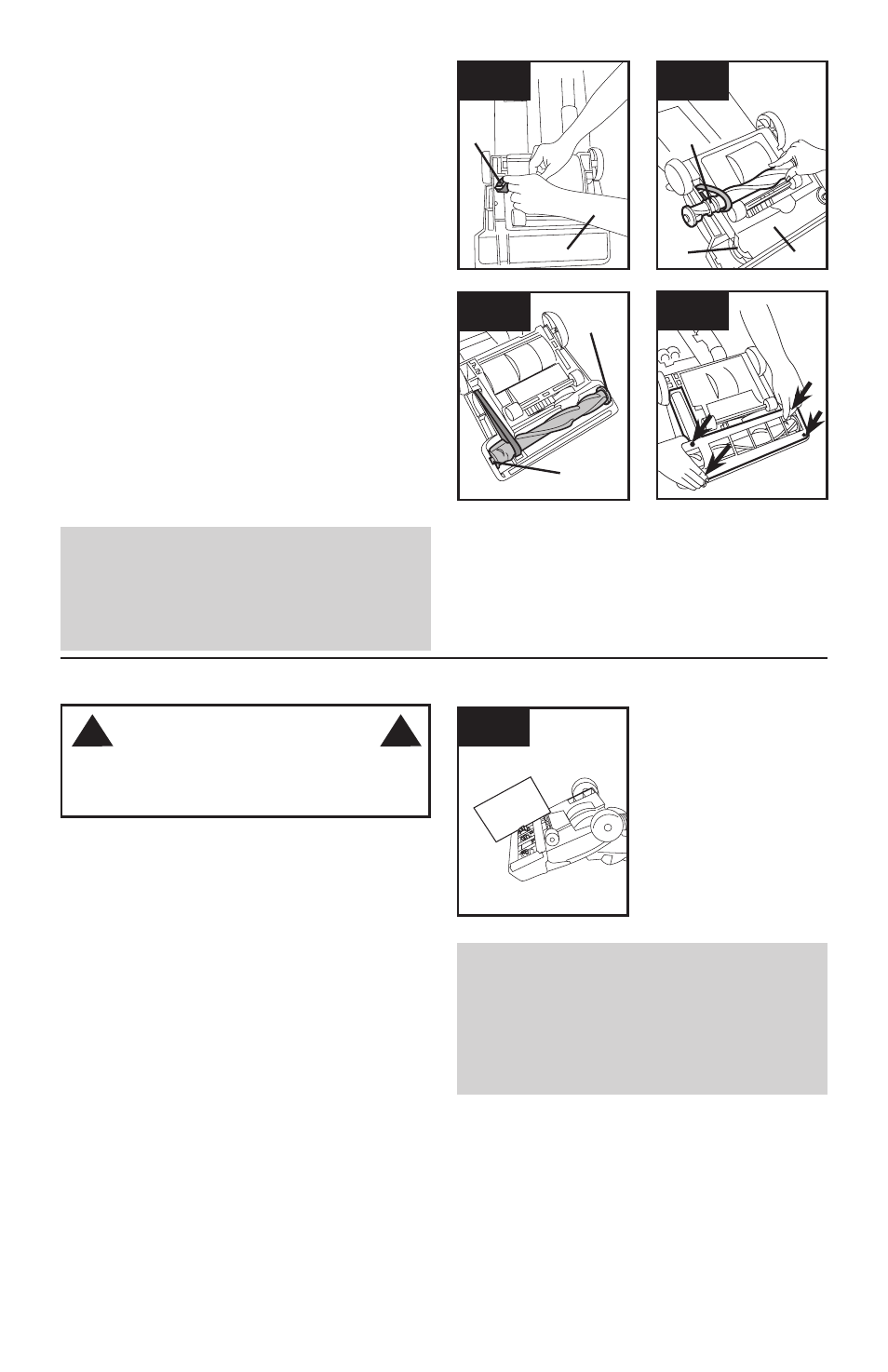

4.12 Con las letras en la parte de afuera de la correa y
con la correa en la posición que se muestra en el rec-
uadro (D), deslice la nueva correa sobre la polea del
motor (B).
4.13 Introduzca el agitador a través de la correa y vuelva
a colocar la correa en la guía correspondiente (C) del
agitador.
Si el protector del agitador (D) se desplazara al reempla-
zarse la correa o el agitador, vuelva a colocarlo como se
muestra observando la posición de su guía para la correa
(E).
4.14 Sujete firmemente el agitador y colóquelo en
posición, deslizando primero el extremo opuesto a la
correa en la ranura rectangular (F) al costado de la aspi-
radora. Tire del otro lado del agitador (G) para ponerlo en
su lugar.
Gire el agitador, verificando que la correa no quede
pinchada entre el agitador y el protector del agitador.
4.15 Vuelva a colocar la placa inferior y los 4 tornillos
Phillips. Apriete bien los tornillos.
esCobillas del agitador:
Como rodillo
Cuándo reemplazarlo
El agitador se debe reemplazar cuando sus escobillas
estén gastadas.
Para revisar la condición de las escobillas, desenchufe la
aspiradora de la toma de corriente eléctrica.
4.16 Pase el borde de una tarjeta a lo ancho de la placa
inferior, mientras hace girar el agitador. Para mantener una
limpieza eficaz, reemplace el agitador si las escobillas no
tocan la tarjeta
Como reemplazarlo
Retire la placa inferior, la correa y el agitador siguiendo las
instrucciones de la sección “La correa” comenzando con
la figura 4.10. Deseche el agitador usado.
Para volver a colocar la correa, el nuevo agitador y la placa
inferior, siga las instrucciones de la sección “La correa”.
4.16
Qué comprar
Utilice únicamente correas genuinas de ROyAL ® con
su aspiradora. Al comprar una correa nueva, solic-
ite el correas pieza n.° 38528-057 de ROyAL ® .
Para reducir el riesgo de lesiones ocasionadas por
piezas en movimiento, desenchufe la aspiradora
antes de realizar el mantenimiento.
ADVERTENCIA
! !
Qué comprar
Utilice únicamente escobillas del agitador genuinas
de ROyAL ® con su aspiradora. Al comprar una esco-
billas del agitador nueva, solicite el correas pieza
n.° 48414- 132 de ROyAL ® .
