29

FR

Avant de procéder au branchement, s’assurer que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance maximale

de l’appareil, indiquée sur la plaque signalétique;

• la tension d’alimentation est bien comprise entre les

valeurs indiquées sur la plaque signalétique;

• la prise est bien compatible avec la fiche de l’appareil.

Si ce n’est pas le cas, remplacer la prise ou la fiche, ne

pas utiliser de rallonges ni de prises multiples.

! Après installation de l’appareil, le câble électrique et la

prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

! Le câble doit être contrôlé périodiquement et ne peut être

remplacé que par un technicien agréé.

! Nous déclinons toute responsabilité en cas de non

respect des normes énumérées ci-dessus.

Raccordement gaz

Pour raccorder l’appareil au réseau de distribution du gaz ou

à la bouteille de gaz utiliser un tuyau flexible en caoutchouc

ou en acier, conformément à la réglementation en vigueur

dans le pays d’installation. S’assurer auparavant que

l’appareil est bien réglé pour le type de gaz d’alimentation

utilisé (voir étiquette sur le couvercle : autrement voir ci-

dessous). Si l’alimentation s’effectue avec du gaz liquide

en bouteille, utiliser des régulateurs de pression conformes

à la réglementation en vigueur dans le pays d’installation.

! Pour un fonctionnement en toute sécurité, pour un meilleur

emploi de l’énergie et une plus longue durée de vie de

l’appareil, vérifier que la pression d’alimentation respecte

bien les valeurs indiquées dans le tableau Caractéristiques

des brûleurs et des injecteurs (voir ci-dessous).

Raccordement gaz par tuyau flexible en caoutchouc

S’assurer que le tuyau est bien conforme aux normes

applicables dans le pays d’installation. Le tuyau doit avoir

un diamètre intérieur de : 8 mm en cas d’alimentation au

gaz liquide; 13 mm en cas d’alimentation au gaz naturel.

Après avoir effectué le raccordement, s’assurer que le tuyau :

• ne touche en aucun point à des parties pouvant atteindre

plus de 50°C;

• n’est pas soumis à traction ou torsion et ne présente pas

de pliures ou étranglements;

• ne risque pas d’entrer en contact avec des corps tranchants,

des arêtes vives, des parties mobiles et n’est pas écrasé;

• est facilement contrôlable sur toute sa longueur pour

vérifier son état de conservation;

• a moins de 1500 mm de long;

• est bien fixé à ses deux extrémités à l’aide de bagues de

serrage conformes à la réglementation en vigueur dans

le pays.

! Si une ou plusieurs de ces conditions ne peuvent être remplies

ou que la cuisinière est installée dans des conditions de classe

2 – sous-classe 1 (appareil encastré entre deux meubles), il faut

utiliser un tuyau flexible en acier (voir ci-dessous).

Raccordement gaz par tuyau flexible en acier inox, à

paroi continue avec raccords filetés

S’assurer que le tuyau et les joints sont bien conformes aux

normes applicables dans le pays d’installation. Pour installer

le tuyau, enlever l’about annelé équipant l’appareil (le raccord

d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle cylindrique).

! Procéder au raccordement de manière à ce que la

longueur du tuyau ne dépasse pas 2 mètres d’extension

maximale. Veiller à ce que le tuyau ne soit pas écrasé et

ne touche en aucun point à des parties mobiles.

Vérification de l’étanchéité

Une fois l’installation terminée, vérifier l’étanchéité de tous

les raccords en utilisant une solution savonneuse, ne jamais

utiliser de flamme.

Adaptation aux différents types de gaz

L’appareil peut être adapté à un type de gaz autre que celui

pour lequel il a été conçu (indiqué sur l’étiquette de réglage

sur le couvercle).

Adaptation du plan de cuisson

Remplacement des injecteurs des

brûleurs du plan de cuisson :

1. enlever les grilles du plan de

cuisson et sortir les brûleurs de

leur logement;

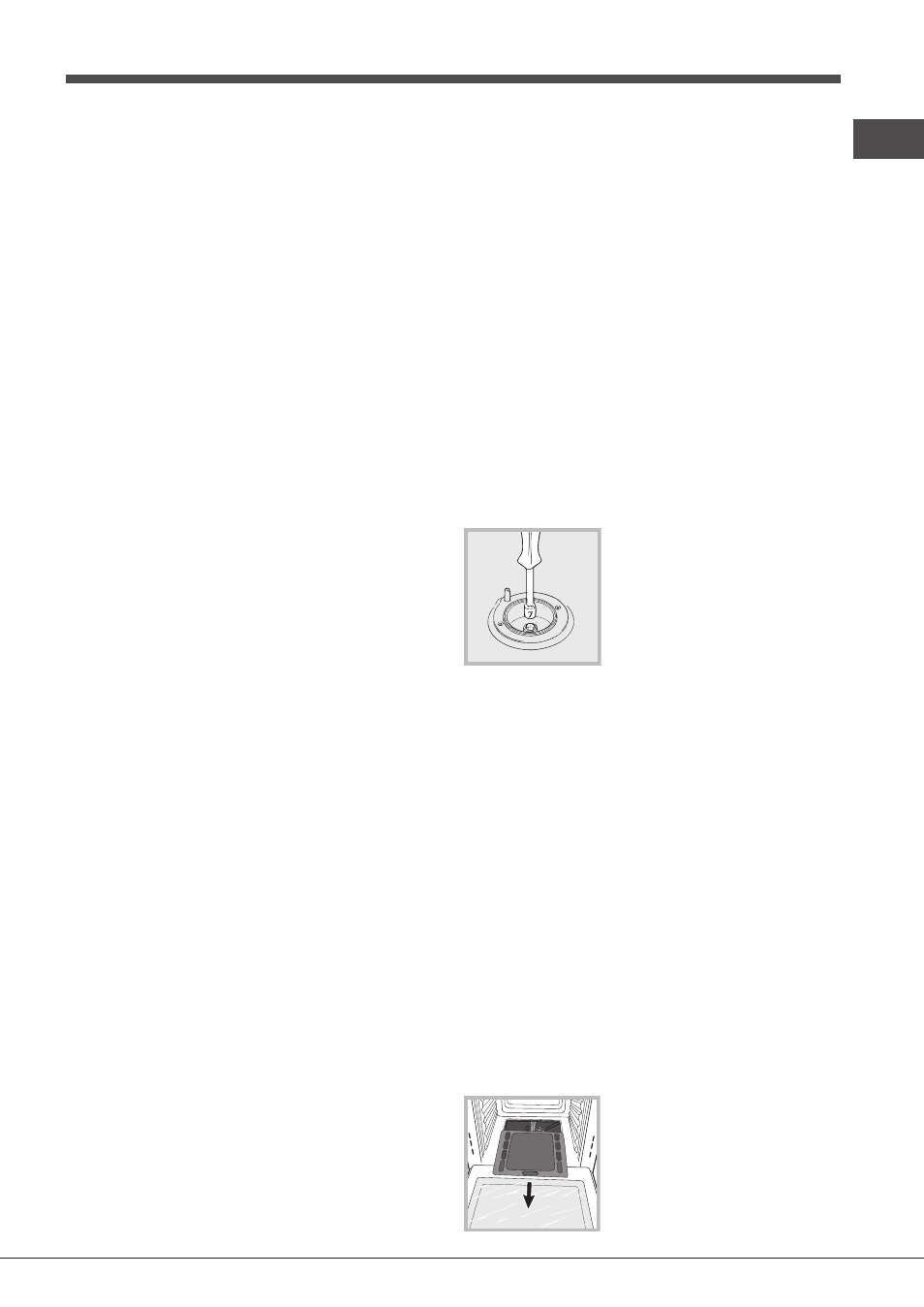

2. dévisser les injecteurs à l’aide

d’une clй а tube de 7 mm (voir figure)

et les remplacer par les injecteurs

adaptés au nouveau type de gaz

(voir tableau Caractéristiques des brûleurs et des injecteurs) ;

3. remonter les différentes parties en effectuant les

opérations dans le sens inverse.

Réglage des minima des brûleurs du plan de cuisson :

1. placer le robinet sur la position minimum;

2. enlever le bouton et tourner la vis de réglage positionnée

à l’intérieur ou sur le côté de la tige du robinet jusqu’à obtenir

une petite flamme régulière;

! En cas de gaz naturel, il faut dévisser la vis de réglage en

tournant dans le sens inverse des aiguilles d’une montre ;

3. vérifier si, en tournant rapidement le robinet du maximum

au minimum, le brûleur ne s’éteint pas.

! Les brûleurs du plan de cuisson ne nécessitent pas de

réglage de l’air primaire.

Adaptation du four

Remplacement du brûleur du four:

1. ouvrir complètement la porte du four ;

2. sortir la sole du four coulissante

(Voir figure);
