FIG.6

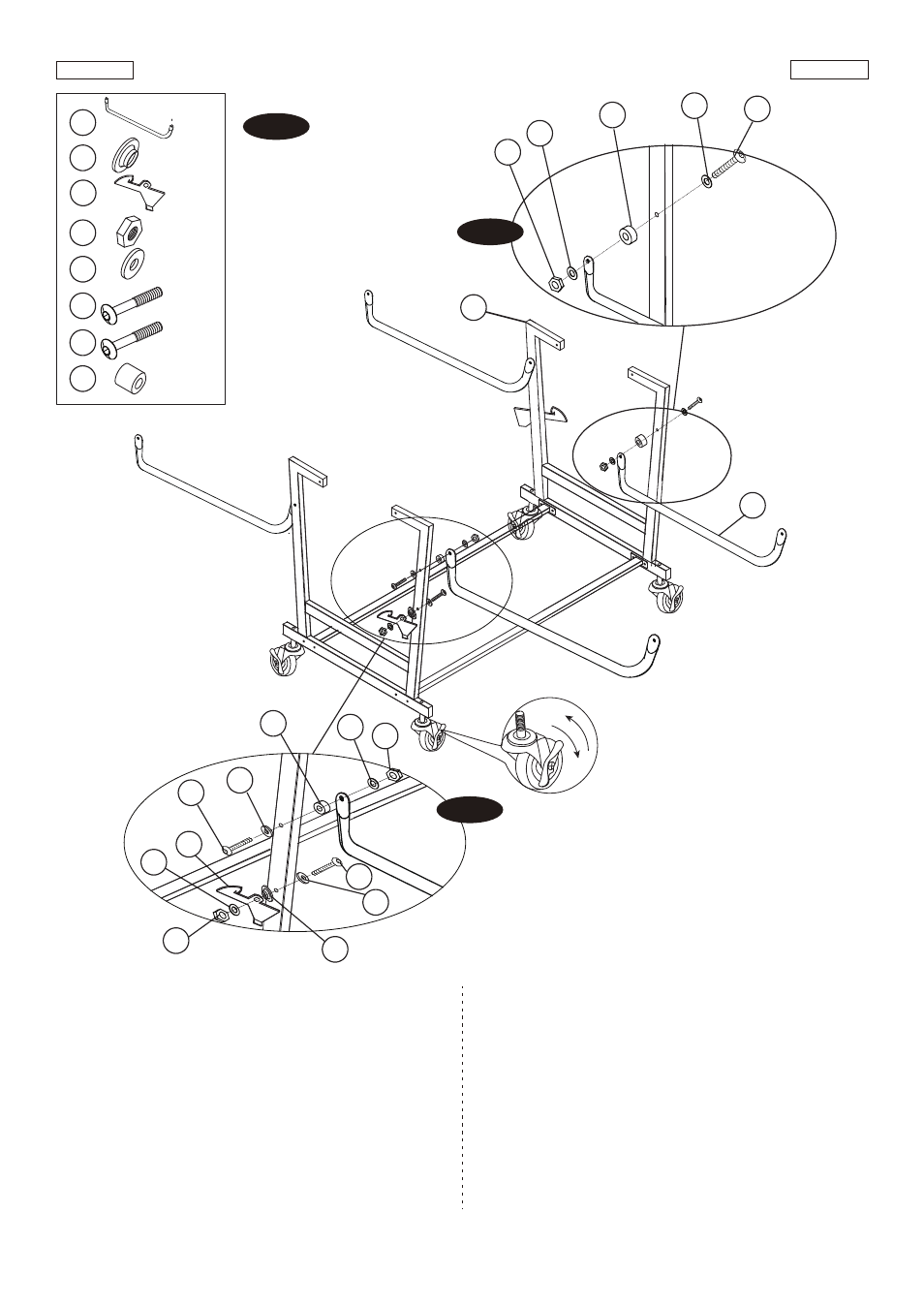

16. Attach one Linkage Tube - A (#9) to the Caster Frame

(#5) using one Bolt (#A5), two Washers (#A4), one

Spacer (#A8) and one Nut (#A3) per Linkage Tube - A.

See FIG. 6A.

17. Attach one Gravity Lock (#14) to the Caster Frame (#5)

using one Bolt (#A7), two Washer (#A4), one “T”

Washer (#13) and one Nut (#A3) per Gravity Lock.

See FIG. 6B.

Note: Please make sure the casters are locked.

FIG.6

16. Coloque 1 Tubo de Conexión - A (#9) al Marco de

Ruedecita (#5) usndo 1 Cerrojo (#A5), 2 Arandelas

(#A4), 1 Espaciador (#A8) y 1 Tuerca (#A3) por Tubo

de Conexión - A.

Vea la FIG. 6A.

17.Adjunte 1 Cerradura de Gravedad (#14) al Marco de

Ruedecita (#5) usando 1 Cerrojo (#A7), 2 Arandelas

(#A4), 1 Arandela “T” (#13) y 1 Tuerca (#A3) por

Cerradura de Gravedad.

Vea la FIG. 6B.

Nota: Asegúrese que todas las ruedecitas están

cerrados.

9

X 4

X 4

A8

X 6

A3

A4

X 12

X 2

13

X 4

A5

X 2

A7

14

X 2

FIG. 6

3

4

Lock

Open

FIG. 6B

A7

FIG. 6A
