72

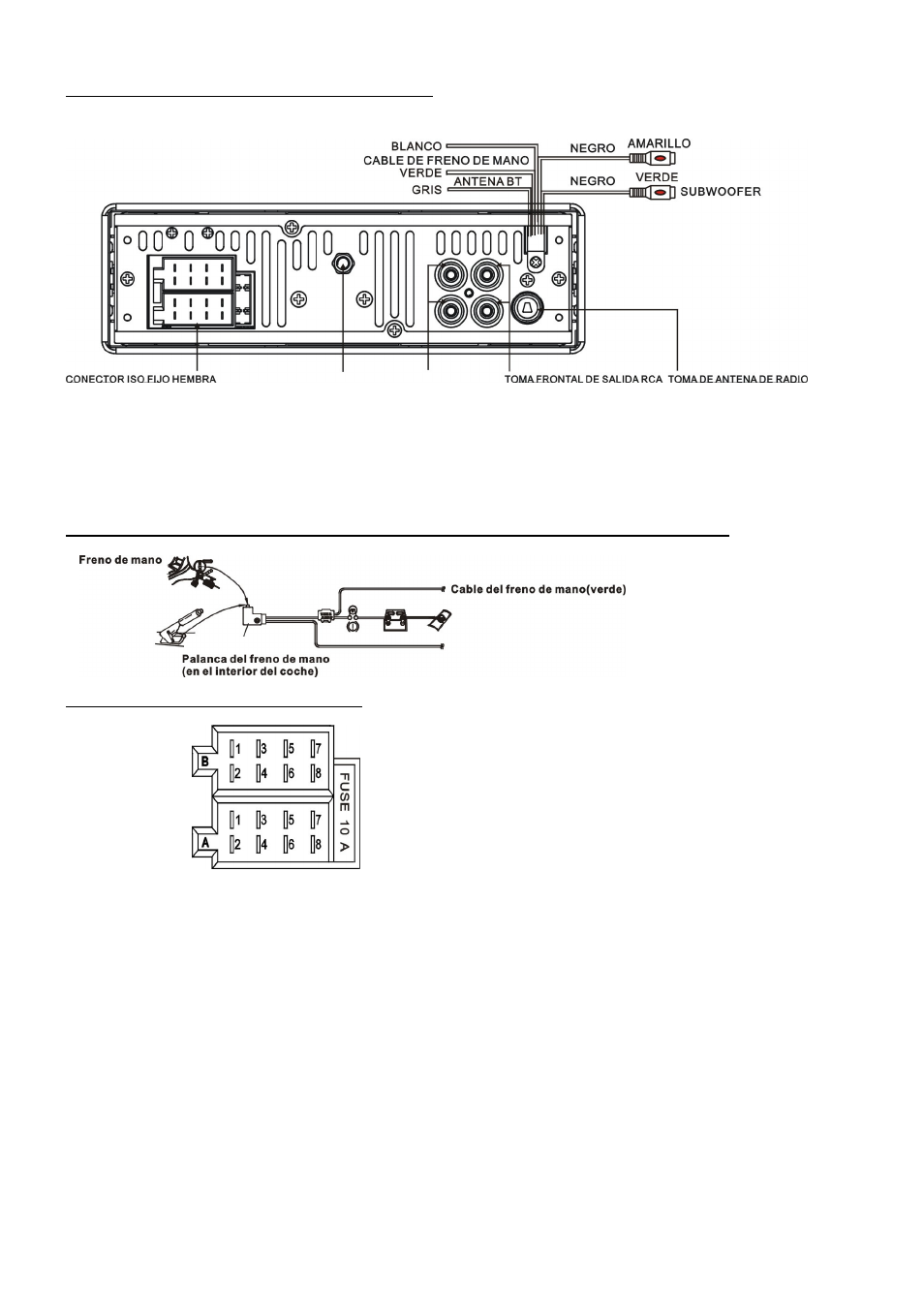

1.5 Descripción de la parte posterior de la unidad
CABLE DE MARCHA ATRÁS
PERNO DE FIJACIÓN TOMA DE SALIDA DE VÍDEO
Nota: 1. Nota: después de conectar el cable del freno de mano, el vídeo del pequeño monitor del panel frontal se mostrará solo
después de aplicar el freno.
2. Emplee el extremo de un cable de toma de tierra suministrado por el fabricante para conectar el perno de fijación. Use el
otro extremo del cable de toma de tierra para conectar el polo negativo de la fuente de alimentación. Si no, el vídeo de la
pantalla podría parpadear.
Conexión del cable del freno de mano al sistema de freno de mano incorporado en el coche
Al cuerpo metálico o chasis del coche
Descripción del conector ISO fijo hembra
CONECTOR A
1.
2.
3.
4. Memoria +12V
5. Antena Auto
6.
7. 12V (A llave de contacto)
8. TOMA DE TIERRA
CONECTOR B
1. Altavoz posterior derecho (+)
2. Altavoz posterior derecho (-)
3. Altavoz delantero derecho (+)
4. Altavoz delantero derecho (-)
5. Altavoz delantero izquierdo (+)
6Altavoz delantero izquierdo (-)
7. Altavoz posterior izquierdo (+)
8. Altavoz posterior izquierdo (-)
