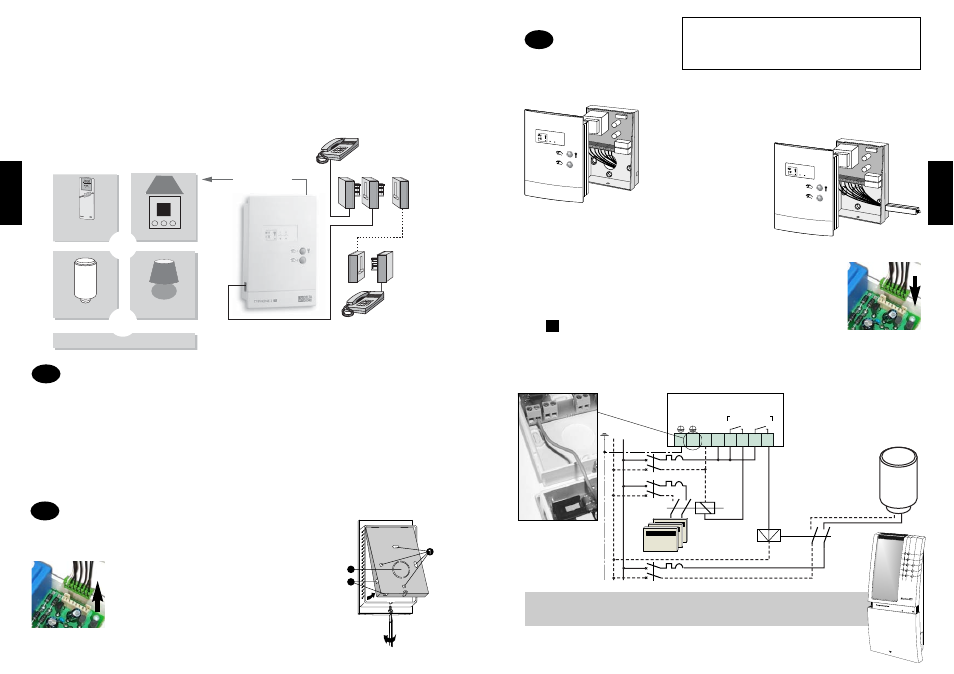

Delta Dore TYPHONE 2 SV - Manual (Page 7)

Conexionado
Antes de cualquier manipulación, corte la corriente.
Separe el aparato del zócalo.
En el caso de una isntalación sobre caja empotrable, los cables
deben llegar al aparato a través del fondo de la caja.
En el caso de montaje en la
pared, los hilos deben llegar al
aparato a través de un tubo
empotrado o canaleta vista.
La conexión a la línea telefónica de hace mediante al cable
con conectores telefónicos (suministrado). Un conector
telefónico se conecta en el lateral del aparato y el otro
conector telefónico del cable se conectará auna toma de línea telefónica de la instalación ( se
puede utilizar el doble conector telefónico si es necesario).
IMPORTANTE : Al volver a montar, no olvide conectar de nuevo
los cables entre la cara delantera y el zócalo.
Mando Marcha/Paro
Para el mando de algunos aparatos de mayor consumo, se necesita un contactor dimensionado
en función de la potencia a mandar .
Para el funcionamiento del pararrayos integrado en el aparato (ver características), el borne 1
debe conectarse a la tierra de la instalación y el borne 2 debe conectarse al hilo de tierra (hilo
amarillo/verde) que está en la cara delantera de aparato (ver foto).
Los esquemas indicados deben considerarse como principio. No figuran las
protecciones u otros accesorios exigidos por las normas.
- La norma UTE C15-100 y las reglas de instalación deben ser respetadas
- Es necesario que los aparatos conectados en su cercanía no creen
perturbaciones demasiado fuertes (directiva 2004/108/CE).
3
2 1
2
1
2 1
2
1
Alim.
220V
3 4 5
N L
Contactor
Día / Noche
Calefacción
6 7 8 1 2
N L
TYPHONE 2 SV
Ej. : Vía1
(contacto Cerrado) = Marcha calefacción
Ej. : Vía 2
(contacto Cerrado) = ACS autorizada
La conexión a la línea telefonica
se realiza mediante el cable
con conectores telefónicos (suministrado).
Max. 2A 220 V ~
2 1
Calentador -agua
eléctrico
(ACS)
Contactor
trabajo
IMPORTANTE : TYPHONE 2 SV puede utilizarse también para mandar el modo Ausencia o
Anti-helada de los termostatos-programadores, centrales domóticas gestores de potencia, etc...
comercializados par DELTA DORE : GECPL1, STARBOX DE1 ...
Español
- 13 -
CaractErísticas técnicas
• Alimentación 220V, 50Hz
• Aislamiento clase II
• Consumo : 4 VA
• 2 salidas contacto inversor 2A 220V
(posibilidad de invertir el sentido de
foncionamiento del contacto)
• 6 a 7 tonos antes de la toma de línea
• Mando manual del estado del contacto de
cada salida
• Pararrayos de protección de la entrada línea
telefónica integrada
- 48 V= telefonía
- capacidad de derivación a tierra :
10 kA onda 8/20,
tensión residual < 900V
• Visualización de la presencia de un código
• Visualización del estado de las salidas
• Caja ambiente : 128 x 85 x 43 mm
• Fijación mural
1
• 2 mandos distintos (ej : calefacción,
termo de agua,alumbrado..)
utilizando la línea telefónica
• Acceso protegido por código secreto
• De muy fácil utilización gracias a la
síntesis vocal
• Posibilidad de mandar en marcha
temporizada
• Posibilidad de mandar localmente el
aparato (derogación)
• Compatible con las instalaciones donde
haya un contestador telefónico o fax
• 4 idiomas a elegir (Francés, Inglés,
Español y Alemán)
Circuitos mandados
(2 a elegir)
Teléfono
distante
Teléfono
local
Conexión
según uso
Calefacción
Alumbrado ACS
o
Otros circuitos.....
o
Termostato
(Anti-helada)
LUN DIM MAR MER JEU VEN SAM
ECO CONF
0 2 4 6 8 10 12 14 16 18 20 22 24
PROG
ANN UL
Eau chaude
sanitaire
Fijación
Para montar el aparato en la pared, es necesario separarlo de su zócalo.
