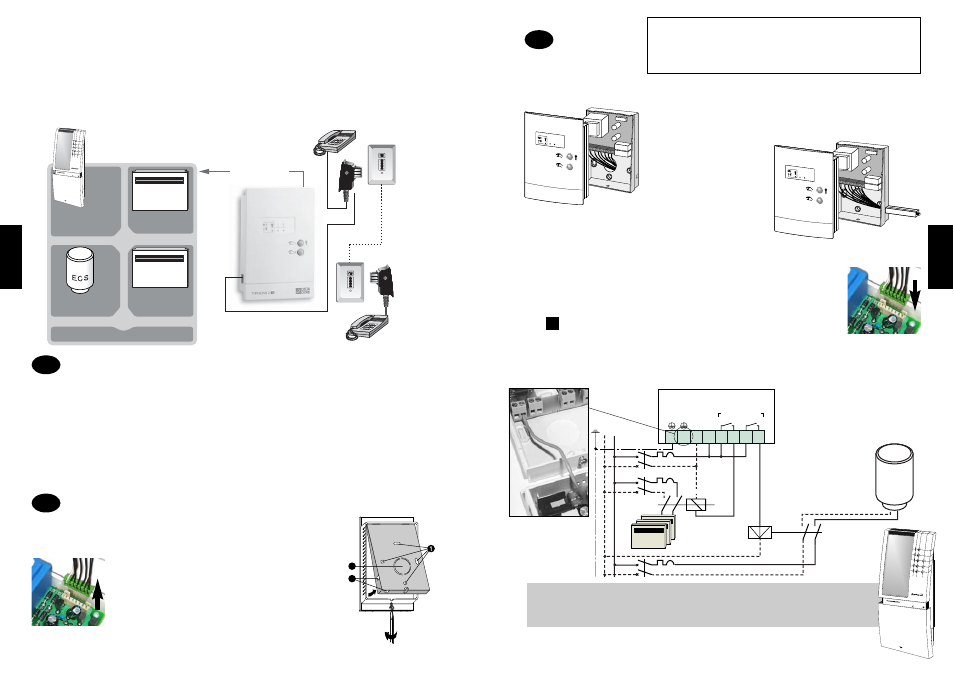

Anschluß
Unterbrechen Sie vor jeglichen Arbeiten am Gerät die Stromversorgung.
Um das Gerät anzuschließen, muß es von seiner Grundplatte getrennt werden.
Bei Unterputz-Montage müssen die Drähte von hinten in das Gerät
eingeführt werden.
Bei Aufputz-Montage müssen
die Drähte seitlich über eine
Kabelöffnung in das Gerät
eingeführt werden.
Der Anschluß an die Telefonleitung erfolgt mittels eines
Kabels mit RJ11-Stecker / Telefon-Doppelstecker.
Der RJ11-Stecker wird mit dem Gerät verbunden.
Der Telefon-Doppelstecker wird zwischen Fernsprechapparat und Buchse der Telefonanlage
gesteckt.
WICHTIG : Beim Zusammenbau des Gehäuses darf
nicht vergessen werden, die Steckverbindung zwischen
der Abdeckung und der Grundplatte wieder her zu stellen.
Betriebsart Einschalten / Ausschalten
Für die Steuerung bestimmter Geräte ist es erforderlich, den Ausgang mit
einem Schütz zu verbinden, dessen Größe von der zu steuernden Leistung abhängig ist.
Für die Steuerung des im Gerät integrierten Überspannungsschutzes (siehe technische
Merkmale) muß die Klemme 1 mit der Netzerdung und die Klemme 2 mit der Geräteerdung
(gelb/grüner Draht an der Frontseite des Gerätes) verbunden werden.
3 4 5 N L
Tag / Nacht
-Schütz
Konvektoren
6 7 8 1 2
N L
TYPHONE 2 SV
Bsp. : Steuerung 1
(Kontakt geschlossen)
=
Heizung eingeschaltet
Bsp. : Steuerung 2
(Kontakt geschlossen)
=
Warmwasseraufbereitung erlaubt
Der Anschluß an die Telefonleitung
erfolgt mittels RJ11-Stecker,
der mit dem Gerät verbunden wird.
Max. 2A 230 V ~
2 1
elektrischer
Warmwasserbereiter
Stromversorgung
230V
Arbeitskontakt
WICHTIG : TYPHONE 2 SV kann auch zur Steuerung der Funktionen “Abwesenheit” oder
”Frostschutz” von folgenden Programmiergeräten, Energiemanagement-Steuerungen,
Steuerungen der Leistungsaufnahme, etc… im Vertrieb von DELTA DORE genutzt werden :
STARBOX F01, STARBOX F02, DRIVER C20, GECPL1, DRIVER C…
Aus Verständnisgründen sind die erstellten Schaltbilder von ihrem Prinzip her
einzuhalten. Es sind jedoch keine Schutzvorrichtungen und sonstiges, von den Normen
gefordertes Zubehör abgebildet.
- Die Norm UTE C15-100 und die technischen Vorschriften sind einzuhalten.
- Es ist zu beachten, daß die angeschlossenen oder in der Umgebung befindlichen
Geräte keine zu starken Störungen hervorrufen (EWG-Richtlinie 2004/108).
3
2 1
2
1
2 1
2
1
Deutsch
- 17 -
BESCHREIBUNG
• Stromversorgung 230 V, 50 Hz
• Isolierung Klasse II
• Stromverbrauch: 4 VA
• 2 Ausgänge Arbeitskontakt 2A 230 V
(Möglichkeit zur Umkehr der Funktionsweise
des Kontaktes)
• 6-7 Klingelzeichen vor Leitungsbelegung
• Manuelle Steuerung der Ausgangskontakte
• Visuelle Anzeige bei Vorhandensein eines
Codes
• Visuelle Anzeige des Schaltzustandes der
Ausgänge
• Blitzschutz des Eingangs der Telefonleitung
im Gehäuse integriert
- 48 V= Fernsprechen
- Verkehrsleistung:
10 kA Welle 8/20,
Restspannung < 900 V
• Raumgehäuse : 128 x 85 x 31 mm
• Wandbefestigung
1
• 2 unterschiedliche Steuerungen (z.B.:
Heizung, Warmwasserbereiter,
Beleuchtung…)
• Zugriff auf paßwortgeschützte
Steuerungen
• Kinderleichte Bedienung dank
Sprachsynthese
• Möglichkeit zur Steuerung des Gerätes
vor Ort (Ausnahme)
• Kompatibel mit Anlagen, die mit einem
Anrufbeantworter ausgestattet sind
• 4 Sprachen (Französisch, Englisch,
Spanisch, Deutsch)
• Zulassung CTR21
Ein-/Ausschalten
der Heizung
Steuerung des
Frostschutzes
Unterschiedliche Steuerungen
(2 zur Wahl)
Externes Telefon
Telefon vor Ort
Anschluß je
nach Nutzung
oder
andere Steuerungen.....
oder
Abschalten oder
Frostschutzfunktion
einer Zentralheizung
Konvektor
mit Meßdraht
Elektrischer
Warmwasserbereiter
F
F
MONTAGE
Um das Gerät an der Wand zu befestigen, muß es von seiner Grundplatte
getrennt werden.
Lösen Sie hierzu die Schraube der Abdeckung, öffnen Sie das Gehäuse und
trennen Sie die Steckverbindung. Die so vom Gehäuse getrennte
Grundplatte muß an den mit ➊ gekennzeichneten
Aussparungen mit Dübeln und Schrauben entweder in
einem Aufputz- oder in einem Unterputzgehäuse (Abstand
60mm) an der Wand befestigt werden. Durch Abbrechen
eines der dünnen Stege entsteht ein Spalt, durch den bei
Bedarf das Anschlußkabel durchgeführt werden kann (
➋ :
für ein Unterputzgehäuse, ➌ : für Aufputzgehäuse).
2
3
2
