INSTALLATIONS
MI987 User’s Manual
15

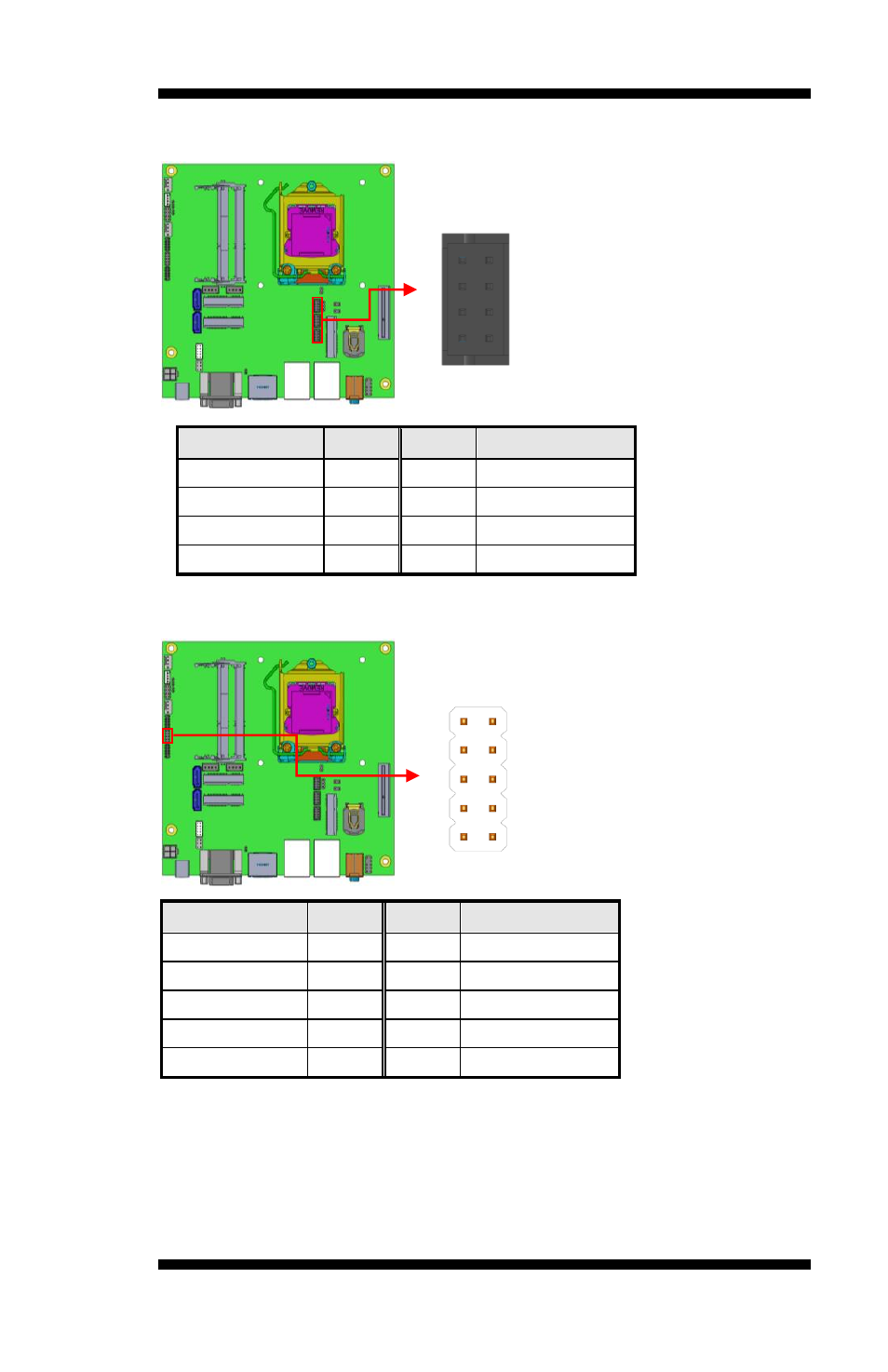

F_USB1/2/3: USB Connectors
Signal Name
Pin #
Pin #
Signal Name
VCC
1
2
GND
D0-
3
4
D1+
D0+
5
6
D1-
GND
7
8
VCC
J2: Digital I/O
Signal Name
Pin #
Pin #
Signal Name
GND
1
2
VCC
OUT3
3
4
OUT1
OUT2
5
6
OUT0
IN3
7
8
IN1
IN2
9
10
IN0
2
8
1
7
9
1
10
2
