97
PORTUGAL P
1/4” 3/8 LP
60° 60°
85° 85°
6. Bloqueie a corrente e empurre o resguardo da mão
para a frente. Para movimentar a corrente desloque o
resguardo na direcção do punho frontal
7. A sua corrente possui cortantes alternados à direita e
à esquerda. Rectificar sempre do interior para o exterior.
8. Mantenha o porta-limas paralelo à linha da corrente e
rectifique o cortante até remover a zona danificada (pla-
ca lateral e superior)
9. Segure a lima na horizontal
10. Rectificar primeiro o cortante mais danificado e em
seguida rectifique os restantes ao mesmo comprimento
11. O limitador de profundidade determina a espessura
da apara de madeira produzida e deverá ser mantido
correctamente durante toda a vida útil da corrente
12. À medida que o comprimento do cortante é reduzido,
a altura do limitador de profundidade altera-se, sendo
necessário reduzi-la
13. Posicione o limitador de profundidade e rectifique
qualquer parte que fique saliente
14. Arredonde a parte frontal do limitador de profundidade
para permitir um corte suave
N.B.
Os seguintes factores aumentam consideravelmente
o risco de retrocesso:
- Ângulo da faca superior muito aberto
- Ângulo da faca lateral muito fechado
ATENÇÃO
Desligue o motor antes de rectificar a
corrente.
Use sempre luvas de trabalho quando
mexer na corrente
Abaixo encontrará exemplos de cortantes
devidamente rectificados:
A) faca superior 30º
B) faca lateral 80º
C) ângulo de corte da faca superior 60º
D) limitador de profundidade 0,64 mm
Os ângulos acima mencionados são válidos para
correntes Oregon 91VG e Carlton N1C-BL
Para outras marcas, siga as instruções do fabricante

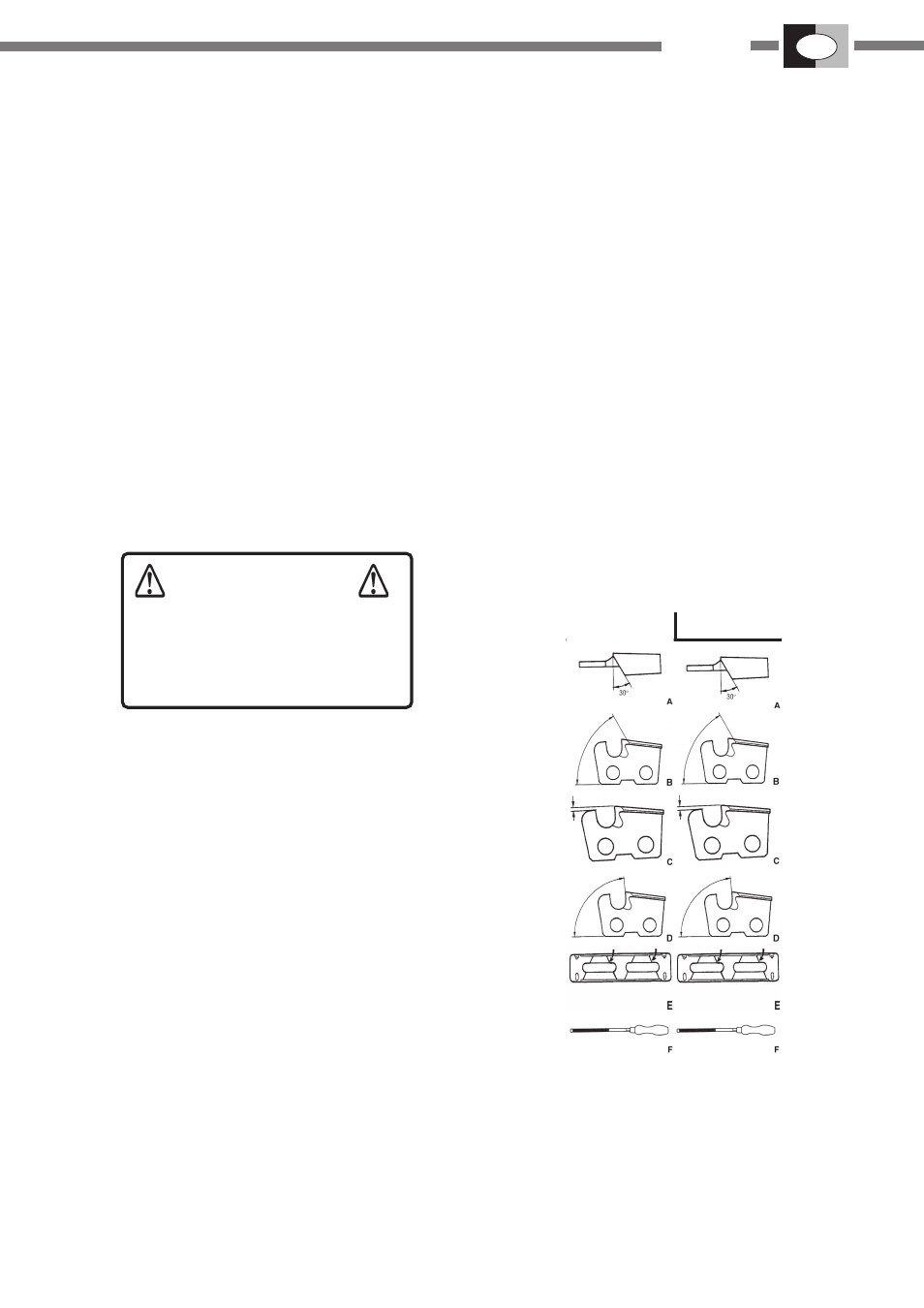

CORRENTE - SHARPENING E MANUTENÇÃO
Legenda
A - Ângulo sharpening
B - Ângulo de corte verticale
C - 0,25”
D - Ângolo de ataque
E - Índice ângulo
F - diam. 4.0mm. 5/32”
Palhetas do cilindro
1. Verifique periodicamente
2. As palhetas obstruídas prejudicarão o arrefecimento
do motor.
3. Remova a sujidade e a poeira das palhetas, de forma a
que o ar da refrigeração circule facilmente
Corrente
1. Nunca trabalhe com uma motosserra cuja corrente
esteja romba ou danificada. Se a corrente exigir
pressão excessiva para cortar ou produzir serradura
em vez de aparas, inspeccione o estado dos cortantes
2. Ao rectificar uma corrente deverá manter o mesmo
ângulo e perfil. Inspeccione a corrente sempre que
reabastecer a sua motoserra. Quando o comprimento
dos dentes apresentar um desgaste de cerca de 4 mm,
a corrente deverá ser substituída.
3. Para rectificar correctamente necessita de uma lima
redonda e porta-limas, uma lima plana e um calibrador
do limite de profundidade.
4. Usando a lima correcta (lima redonda 4 mm) e o porta-
limas, é mais fácil obter bons resultados
5. Consulte o seu revendedor especializado IBEA no que
respeita a ferramentas de rectificação adequadas.
- Diâmetro da lima muito pequeno
- Limitador de profundidade muito grande
15. Os elos servem para remover a serradura da ranhura
da barra. Mantenha aextremidade inferior do elo sem-
pre afiada
16. Quando terminar a afinação da corrente, lubrifique-a e
recolha todos os resíduos antes de iniciar o trabalho
17. Quando a corrente for rectificada na barra, lubrifique-
a, e movimente-a lentamente para eliminar quaisquer
resíduos antes de retomar o trabalho
18. Se houver resíduos a obstruir a ranhura durante o
corte, a corrente e a barra apresentarão desgaste pre-
maturo
19. Se a corrente se apresentar suja de resina, limpe-a
com querosene e colocá-la em banho de óleo
