5. Montage
Les modules MSE 1000 sont conçus pour être montés sur un profilé standard
35 mm, selon DIN EN 50022, dans une armoire électrique ou sur un pied de montage
(accessoire). Les modules sont fichés les uns dans les autres et fixés ensemble par un
mécanisme de blocage, créant ainsi une chaîne de modules.
Dans sa configuration de base, le MSE 1000 est composé d'un module d'alimentation
et d'un module de base. Outre les prises pour les systèmes de mesure, le module de
base est pourvu des prises nécessaires aux interfaces de données qui permettent la
commande via l'interrupteur à pied et la communication réseau. Le MSE 1000 peut faire
l'objet d'une extension avec d'autres modules, si nécessaire. Au total, jusqu'à 250 axes ou
canaux peuvent être configurés.
Taille des modules Taille 1 Taille 2 Taille 3
Largeur 53 mm 106 mm 159 mm
19” / 483 mm
Size 3 Size 2 Size 1

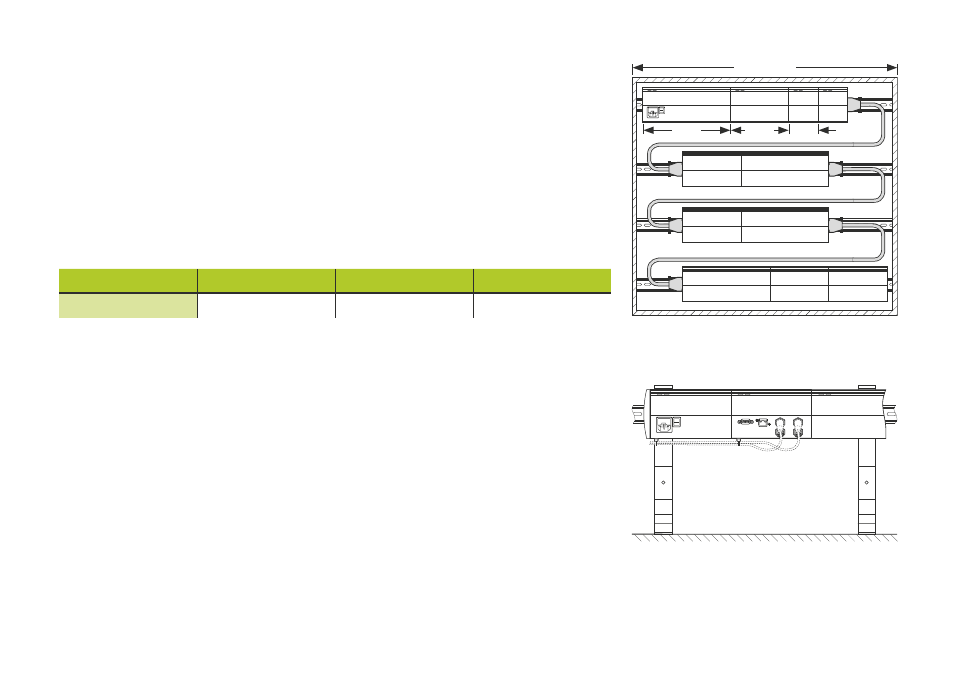

Montage dans une armoire électrique
19"
Pied de montage (accessoire)
