Collegamento del cavo di rete (MSE 1114)
I moduli MSE comunicano con un PC tramite una connessione RJ-45 5 situata sul
modulo base. Utilizzare un cavo diritto per il collegamento a un hub oppure un cavo
incrociato per il collegamento diretto a un PC.
Per collegare il cavo di rete:
X X Verificare che l'alimentazione sia assente da tutti i moduli di alimentazione della catena
X X Con il fermo del connettore del cavo rivolto verso l'alto, inserire il connettore del cavo
nella presa RJ-45 5 sul modulo fino a bloccare in sede il fermo
Collegamento di un encoder
Questo prodotto può essere impiegato in combinazione con tastatori di misura, encoder
lineari e angolari HEIDENHAIN in grado di fornire segnali EnDat. Il cavo di collegamento
non deve presentare una lunghezza maggiore di 100 m.
Per collegare un encoder:
X X Verificare che l'alimentazione sia assente da tutti i moduli di alimentazione della catena
X X Allineare l'intaglio del connettore del cavo dell'encoder all'intaglio di collegamento
encoder del modulo
X X Inserire il connettore del cavo nella presa dell'encoder 6 e stringere a fondo il
connettore girandolo in senso orario

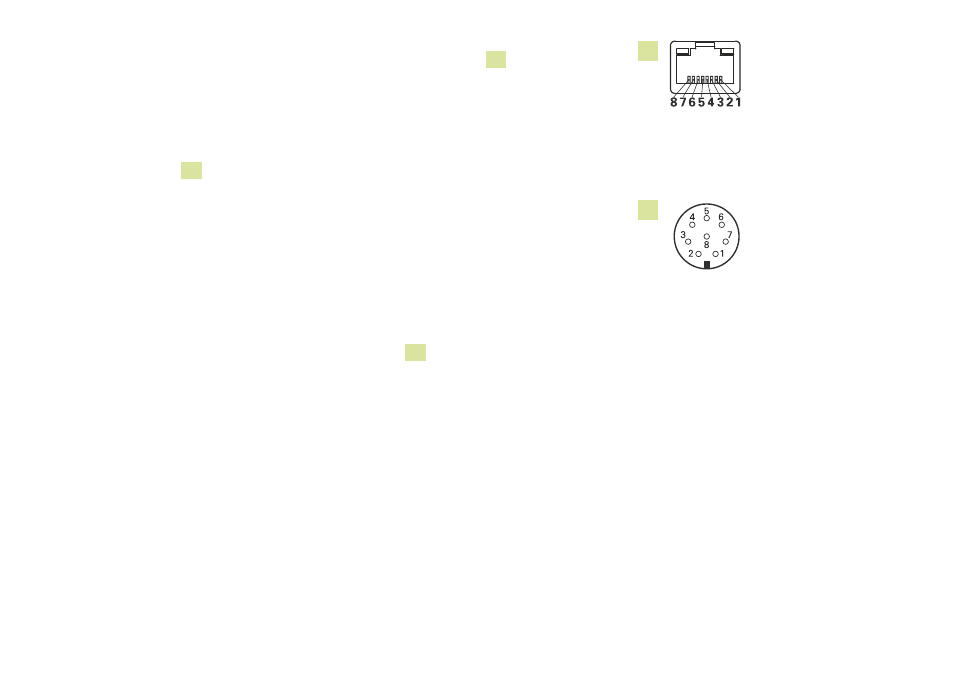

5
Connettore RJ­45
6
Connettori encoder
