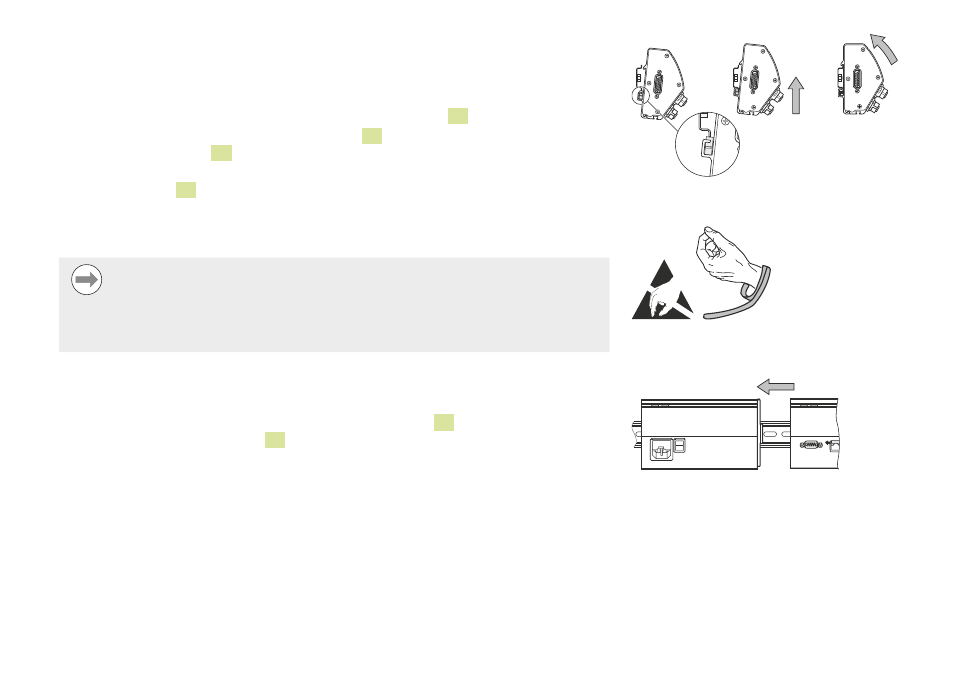

Een module monteren
Een module monteren:
X X Controleer of alle voedingsmodules in de moduleketen zijn losgekoppeld van de
voeding
X X Lijn de onderrand van de DIN-rail uit met het onderste kanaal 12 van de module
X X Druk voorzichtig iets omhoog, terwijl u de veer 11 van de DIN-rail indrukt en de DIN-rail
in het onderste kanaal 12 van de module steekt
X X Blijf omhoog drukken, draai de bovenkant van de module naar de DIN-rail totdat het
bovenste kanaal 10 van de module is uitgelijnd boven de DIN-rail
X X Druk langzaam minder omhoog, terwijl u de module op de DIN-rail vergrendelt
Modules aansluiten
Opmerking
Dit product bevat onderdelen die beschadigd kunnen raken door
elektrostatische ontlading (ESD) . Neem de voorzorgsmaatregelen in acht
voor de omgang met ESD-gevoelige apparaten en raak nooit connectorpennen
aan als ze niet goed geaard zijn.
Modules aansluiten:
X X Controleer of alle voedingsmodules in de moduleketen zijn losgekoppeld van de
voeding
X X Schuif de rechter module naar links totdat de vergrendellip 3 van de linker module in
de hiervoor bestemde opening 8 van de rechter module grijpt
Een module monteren
Modules aansluiten
Neem de ESD­voorzorgsmaatregelen
in acht
