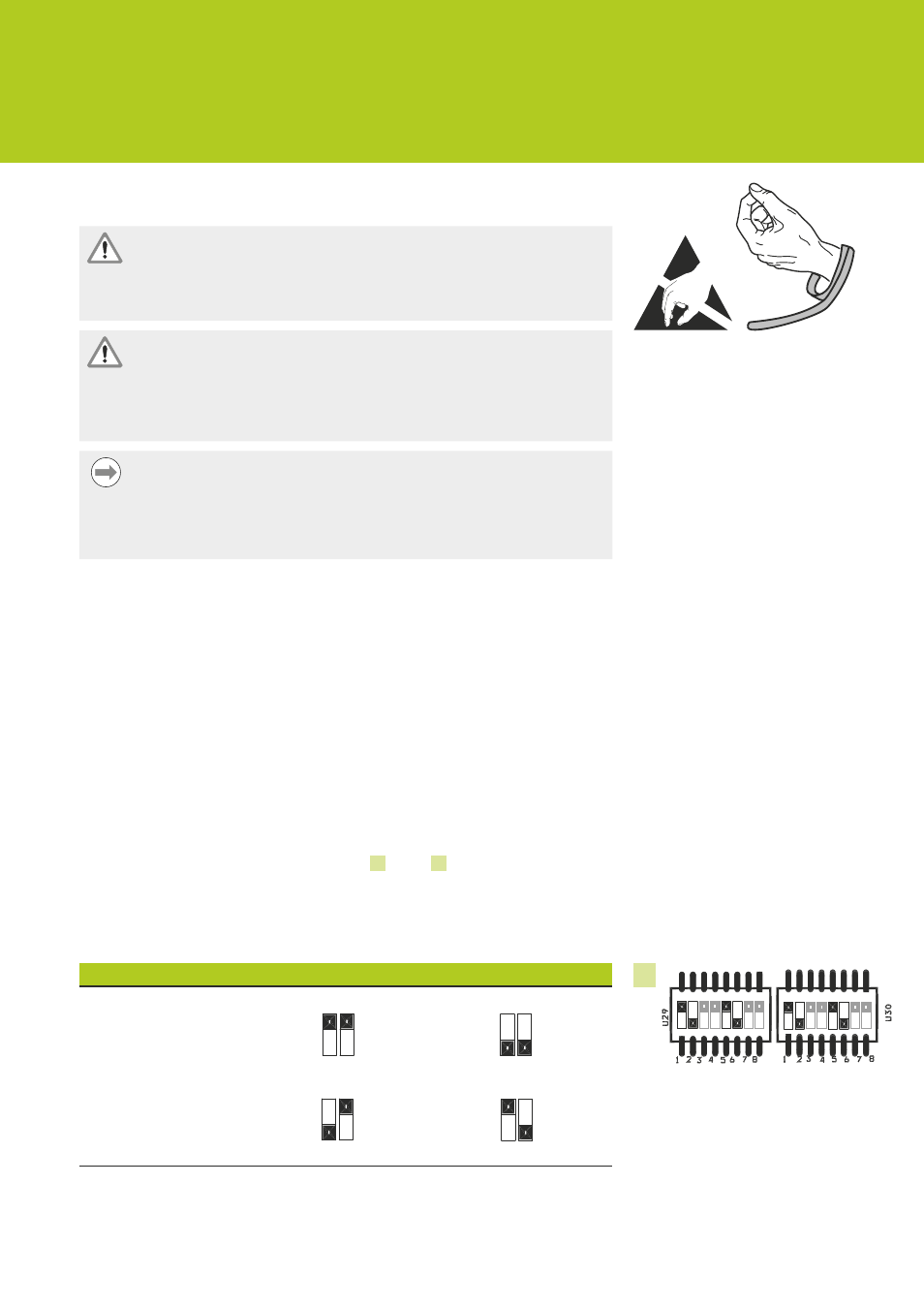

13

IK 5000 QUADRA-CHEK
Installationsanleitung

Betriebsanleitung siehe www.heidenhain.de

Installation der PC-Karte und der Erweiterungsanschlüsse
(Flyouts)

Warnung! Stromschlaggefahr!
Wenn das OEM-System oder der PC eingeschaltet ist, besteht

Stromschlaggefahr.
Schalten Sie deshalb vor dem Öffnen des PC-Gehäuses das OEM-System

und den PC aus.

Warnung! Stromschlaggefahr!
Bei nicht ordnungsgemäßer Erdung des OEM-Systems und des PCs

besteht Stromschlaggefahr.
Verwenden Sie zur Vermeidung dieser Gefahr immer ein 3-poliges

Netzkabel und stellen Sie den korrekten Erdungsanschluss an die

Gebäudeinstallation sicher.

Hinweis
Dieses Gerät und der PC enthalten Bauteile, die durch elektrostatische

Entladung (ESD)

beschädigt werden können. Beachten Sie die

Sicherheitsvorkehrungen für die Handhabung ESD-empfindlicher Bauteile

und berühren Sie die Anschlussstifte niemals ohne ordnungsgemäße

Erdung.

Für die Installation der PC-Karte IK 5000 und der zugehörigen Erweiterungsanschlüsse

sind lediglich ein Schraubendreher und persönliche ESD-Schutzmaßnahmen

erforderlich.

PC vorbereiten

X

X

PC herunterfahren

X

X

PC-Netzstecker ziehen

X

X

PC-Gehäuse öffnen. Eine Anleitung zum Öffnen des Gehäuses finden Sie in der

Betriebsanleitung des PC-Herstellers.

X

X

Abdeckungen/Blenden entfernen, um zu den PCI-Steckplätzen der Hauptplatine zu

gelangen

Slotbleche für die Erweiterungen entfernen

X

X

Zum Einbau der Erweiterungen für das entsprechende IK 5000 QUADRA-CHEK

System die Slotbleche vom PC entfernen

Interpolation einstellen
Die « und 1 V

SS

Messgerätesignale für XYZ A und Q H werden interpoliert.

Die Interpolation kann über die DIP-Schalterstellung auf der Schnittstellenkarte

IK 5000 QUADRA-CHEK geändert werden.

X

X

Mithilfe eines kleinen Schraubendrehers kann der DIP-Schalter auf die

gewünschte Interpolation gestellt werden. Die nachfolgende Tabelle zeigt die

Interpolationseinstellungen.

Interpolationseinstellungen
Mögliche Einstellungen für jedes Schalterpaar (1-2, 5-6) am Beispiel des

Schalterpaares 1-2:

X20 Interpolation

X25 Interpolation

1 2

1 2

1 2

1 2

X100 Interpolation

X50 Interpolation
(Factory default)

Sicherheitsvorkehrungen für die
Handhabung ESD-empfindlicher
Bauteile beachten

I

Q

Z

Y

X

DIP-Schalter
