37
IK 5000 QUADRA-CHEK
Instrucciones de instalación
Las instrucciones de funcionamiento están disponibles en www.heidenhain.de
Tarjeta PC e instalación de conectores Flyout
¡Atención! ¡Riesgo de descarga eléctrica!
Existe riesgo de electrocución si el sistema OEM o la alimentación del PC
están conectados.
A fin de prevenir riesgos, comprobar que el sistema OEM y la tensión de
alimentación del PC estén desconectados antes de abrir la carcasa del PC.
¡Atención! ¡Riesgo de descarga eléctrica!
Existe riesgo de electrocución si la puesta a tierra del sistema OEM y del
PC no está realizada correctamente.
A fin de prevenir riesgos, siempre utilizar un cable de alimentación
de 3 hilos (con tierra) y asegurar la buena conexión de la tierra con la
instalación del edificio.
Aviso
Este producto y el PC contienen componentes que pueden quedar dañados
por descargas electrostáticas (ESD). Observe las precauciones para el
manejo de aparatos sensibles a ESD y tocar los contactos de conector solo
después de asegurar una toma de tierra adecuada.
La instalación de la tarjeta IK5000 para PC y de los conectores Flyout asociados
precisa únicamente de un destornillador y protección personal antiestática.
Preparar el PC
X X Apagar el PC
X X Desconectar el cable de alimentación del PC
X X Abrir la carcasa del PC. Ver el manual de instrucciones del fabricante del PC para las
instrucciones de acceso a la carcasa.
X X Extraer todas las tapas o paneles a fin de poder acceder a las ranuras de expansión
PCI de la placa base.
Eliminar los espacios para los conectores Flyout.
X X Eliminar los espacios correspondientes del PC a fin de poder alojar los conectores
Flyout requeridos para el sistema específico IK 5000 QUADRA-CHEK.

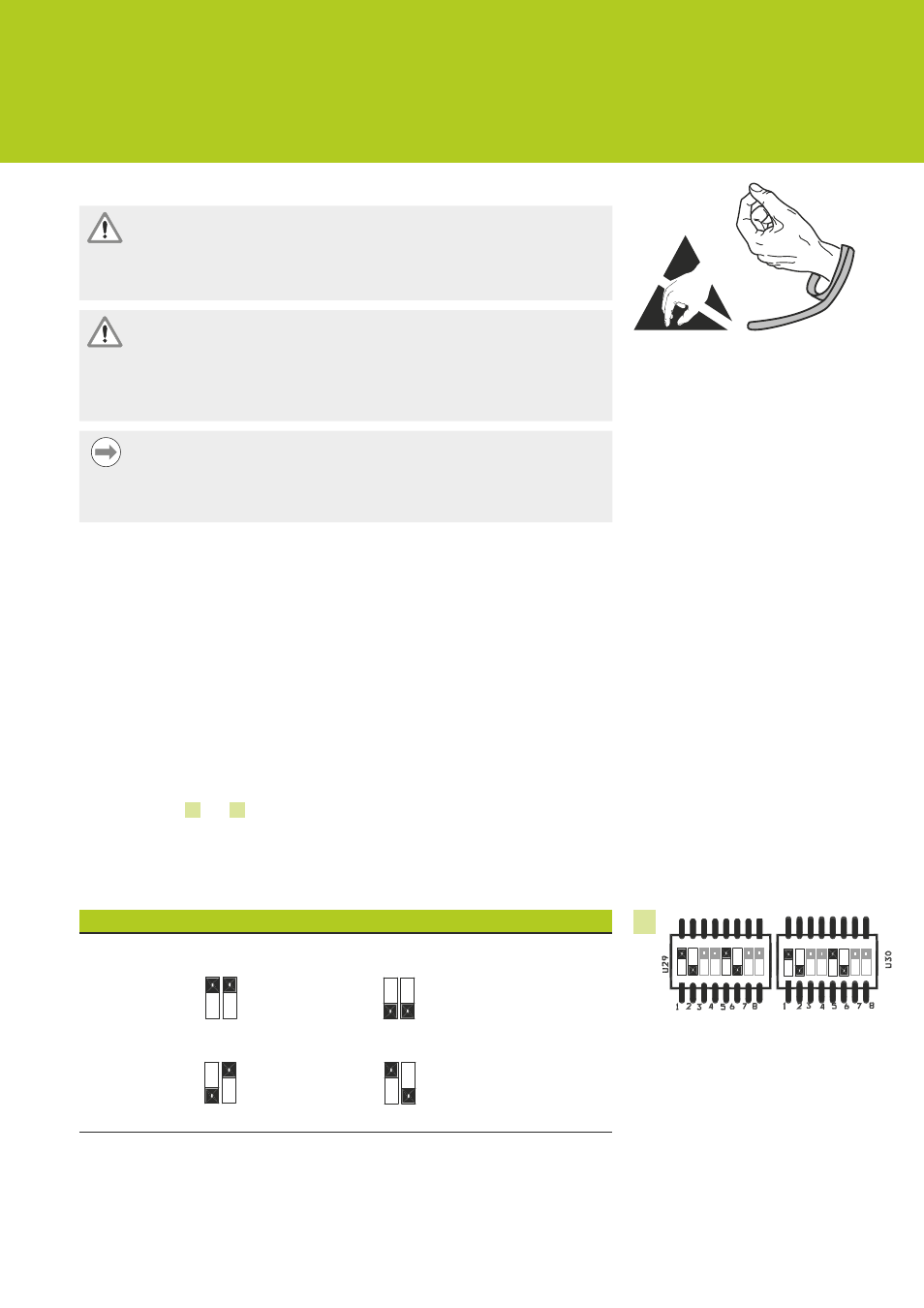

Ajustar la interpolación
Las señales XYZ A y Q H « 1 V
PP
del encoder están interpoladas. La interpolación
puede modificarse ajustando los microinterruptores DIP dispuestos en la tarjeta
IK 5000 QUADRA-CHEK.
X X Utilizando la punta de un destornillador pequeño, se pueden cambiar los ajustes
de los microinterruptores DIP para la interpolación deseada. Ver los ajustes de la
interpolación que figuran en la tabla más abajo.
Ajustes de interpolación
Ajustes posibles para cada par de interruptores (1-2, 5-6),
utilizando el par de interruptores 1-2 como para de ejemplo:
X20 Interpolation
X25 Interpolation
1 2
1 2 1 2
1 2
X100 Interpolation
X50 Interpolation
(Factory default)
Observe la precauciones sobre el
manejo ESD
I
Q Z Y X
Interruptores DIP
