FIG.9

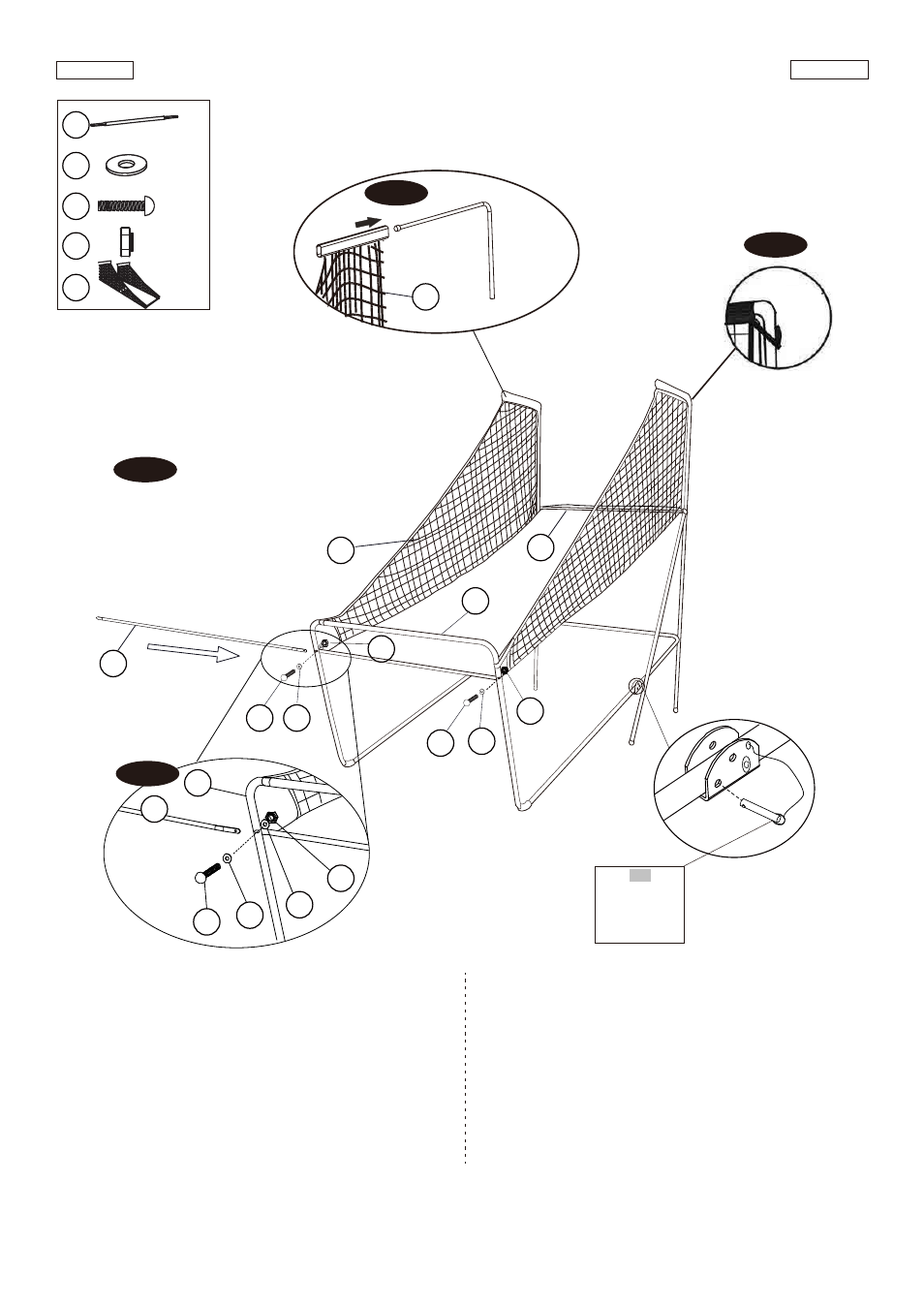

13. Slide elastic straps and sleeve of Ball Return Net (#35)
onto Top Tubes - 1 (#1) as shown in FIG. 9A & 9B.
14. Slide the Tube - 12 (#12) through the sleeve on the front
of the Ball Return Net (#35), attach at the left side first
using Bolts (#24), Washers (#22) and Nuts (#28) as
shown in FIG. 9C. Follow the same procedure on the
right side.
FIG.9
13. Deslice las correas elásticas y la manga de Redes de
Vuelta de Pelota (#35) sobre Tubos - 1 (#1) como se
indica en FIG. 9A & 9B.
14. Deslice el Tubo - 12 (#12) por la manga sobre el frente de
la Red de Rampa (#35), adjunte primero la izquierda,
usando Pernos (#24), Arandelas (#22) y Tuercas (#28)
como mostrado en la FIG. 9C. Siga con el mismo
procedimiento para la derecha.
www.themdsports.com 1358108
10
(Continúe en la siguiente página.) (Continued on the next page.)
Español English
X 1
X 4
X 2
X 2
12
12
12
X 1 35
35
35
22
22
22
22
22
24
24
24
24
28
28
28
28
11
11
12
FIG.9
FIG.9A
FIG.9B
FIG.9C
A4
Lock Pin
/ Clavija de
Bloqueo
