11
(Continúe en la siguiente página.) (Continued on the next page.)
Español English

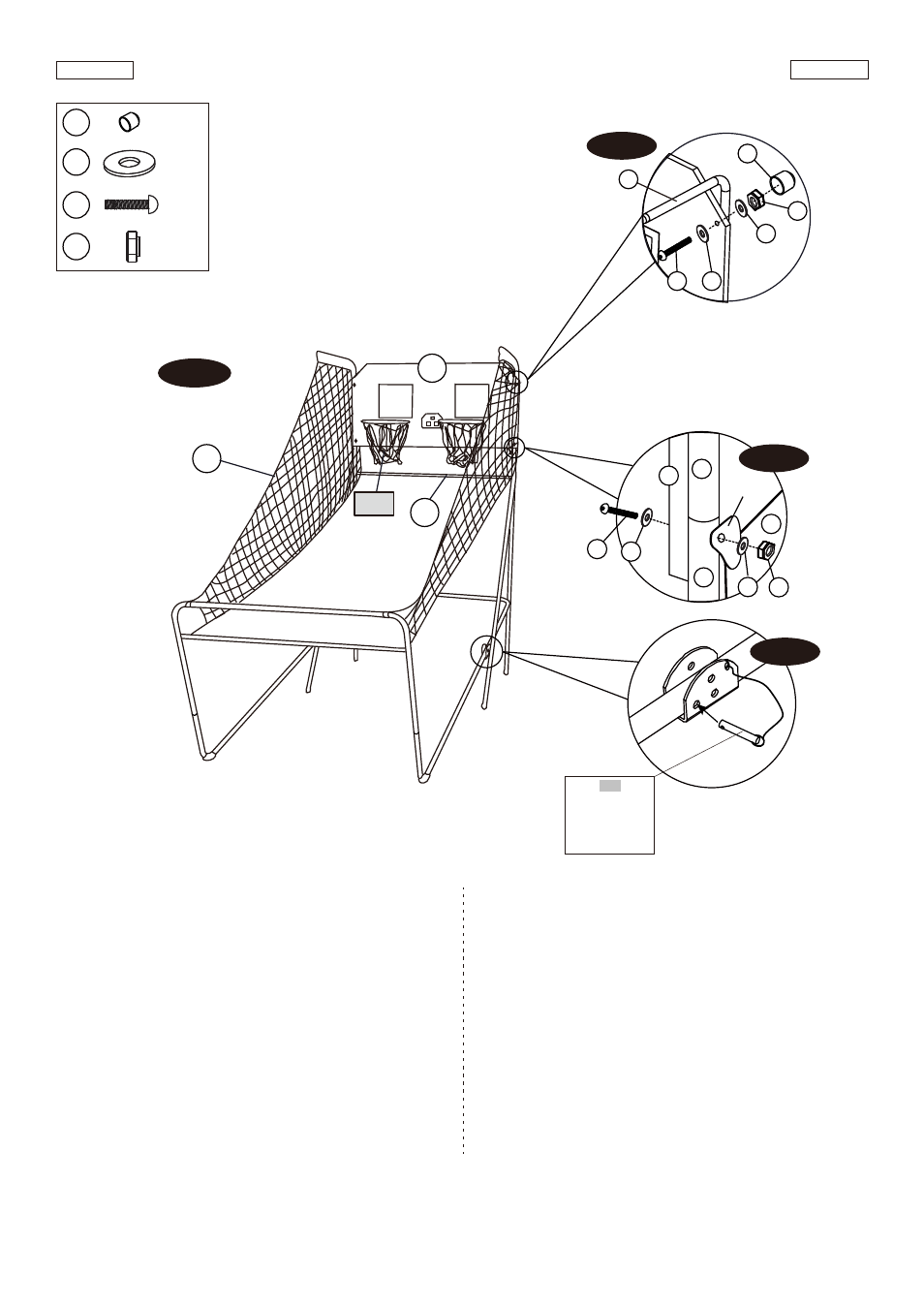

FIG.10
15. With the help of another adult, attach the Backboard
(#21) to the Top Tubes - 1 (#1) using Bolts (#25),
Washers (#22), Nuts (#28) and End Caps (#20) as
shown in FIG.10A. At each bottom hole of the
backboard, attach the ramp tabs of Ball Return Net
(#35) using Bolts (#25), Washers (#22), Nuts (#28)
as shown in FIG.10B.
16. Connect the Lock Pin (#A4) to the Tube - 5 and
Tube - 6 (#5 & #6) and insert it to the Tube - 5 and
Tube - 6 (#5 & #6) as shown in FIG.10C.
FIG.10
15. Con la ayuda del otro adulto, Fije el Tablero de la
Canasta (#21) al Tubos - 1 (#1) usando Pernos (#25),
Arandelas (#22), Tuercas (#28) y Gorra Finals (#20)
como indicado en FIG.10A. En cada hoyo inferior del
tablero de la canasta, fije las lengüetas de la rampa de
Redes de Vuelta de Pelota (#35) usando Pernos (#25),
Arandelas (#22), Tuercas (#28) como se indica en
FIG.10B.
16. Conecte la Clavija de Bloqueo (#A4) a los Tubo - 5 and
Tubo - 6 (#5 & #6) e insertelos en Tubo - 5 and Tubo - 6
(#5 & #6) como se indica en FIG.10C.
FIG. 10
35
12
21
25 22
22
1
20
28
FIG. 10A
Ramp Tab
21
25
34
22
22
1
2
28
FIG. 10B
FIG. 10C
A1
X 8
X 4
X 4
22
25
28
X 2 20
A4
Lock Pin
/ Clavija de
Bloqueo
