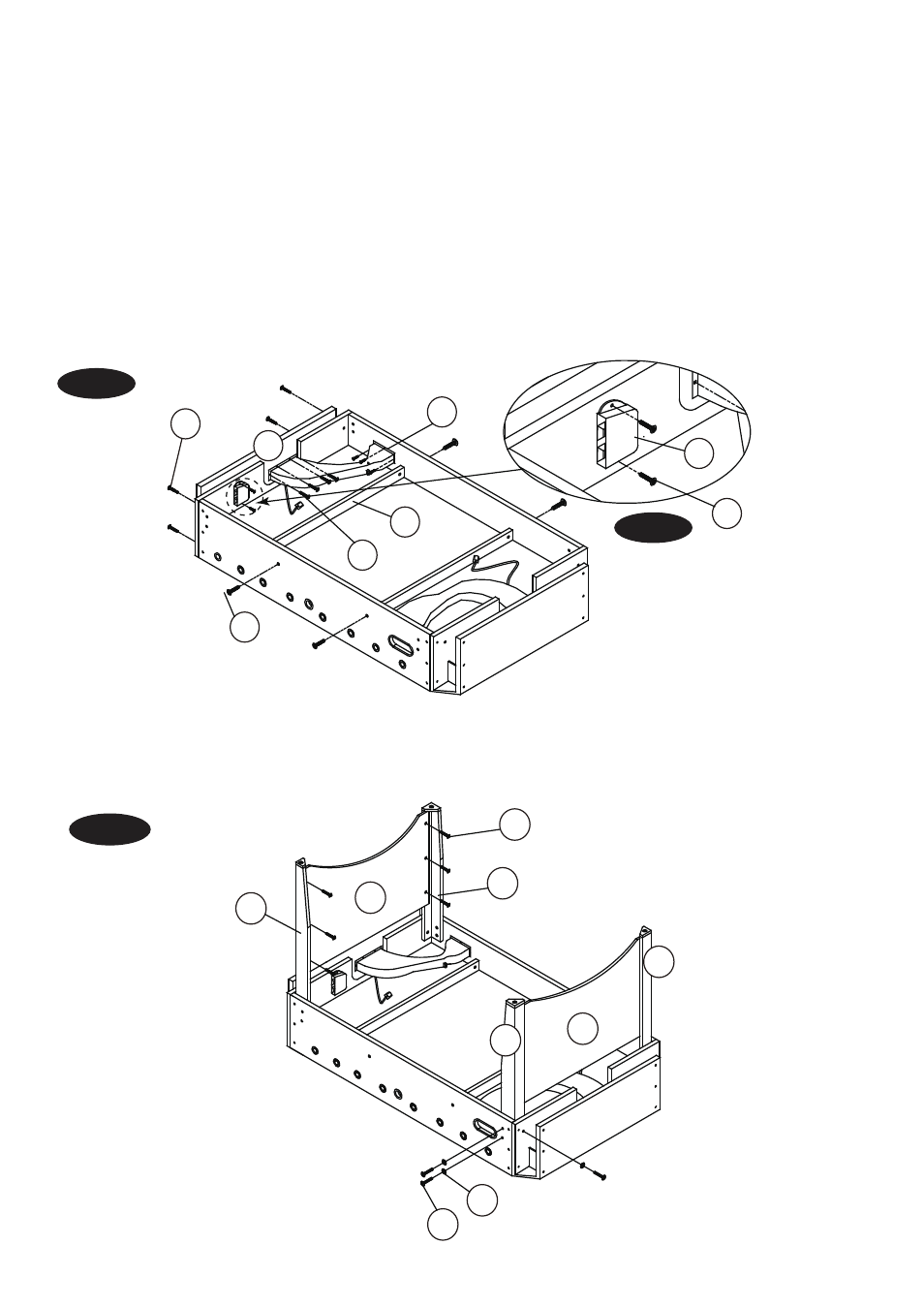

5. Adjunte los otros Delantales Final (#2) a los Delantales Lateral (#1) usando 4 Tornillos (#14), y asegúrese que el
Campo de Juego está en las muescas de los Delantales Lateral y Final. Ahora vuelva y aprieta todas las conexio-
nes.
6. Coloque las Abrazaderas de Soporte (#4) sobre el Campo de Juego (#31) y luego las adjunte a los Delantales
Lateral (#1) usando 2 Tornillos (#14) por Abrazadera de Soporte.
7. Adjunte las Cajas de Conexión (#26) a los Delantales Finales (#2 & #3) usando 4 Tornillos (#13) y a los otros
Delantales Lateral (#1) usando 3 Tornillos (#13) por Caja de Gol.
8. Adjunte la Caja de Conexión (#21) a 1 Delantal Fina (#2) usando 2 Tornillos (#12). La Caja de Conexión debería
ser ensamblada cerca del Delantal Final con Cable de Sensor Corto (#2). Vea la FIG. 2A.
FIG.3
9. Adjunte las Pierans Izda. & Dcha. (#5 & #6) a los Delantales Lateral y Final usando 3 Cerrojos (#9) y 3
Arandelas(#10) por Pierna.
10. Adjunte las Abrazaderas de Pierna Final (#8) a las Piernas usando 6 Tornillos (#12) por Abrazadera de Pierna
Final.
