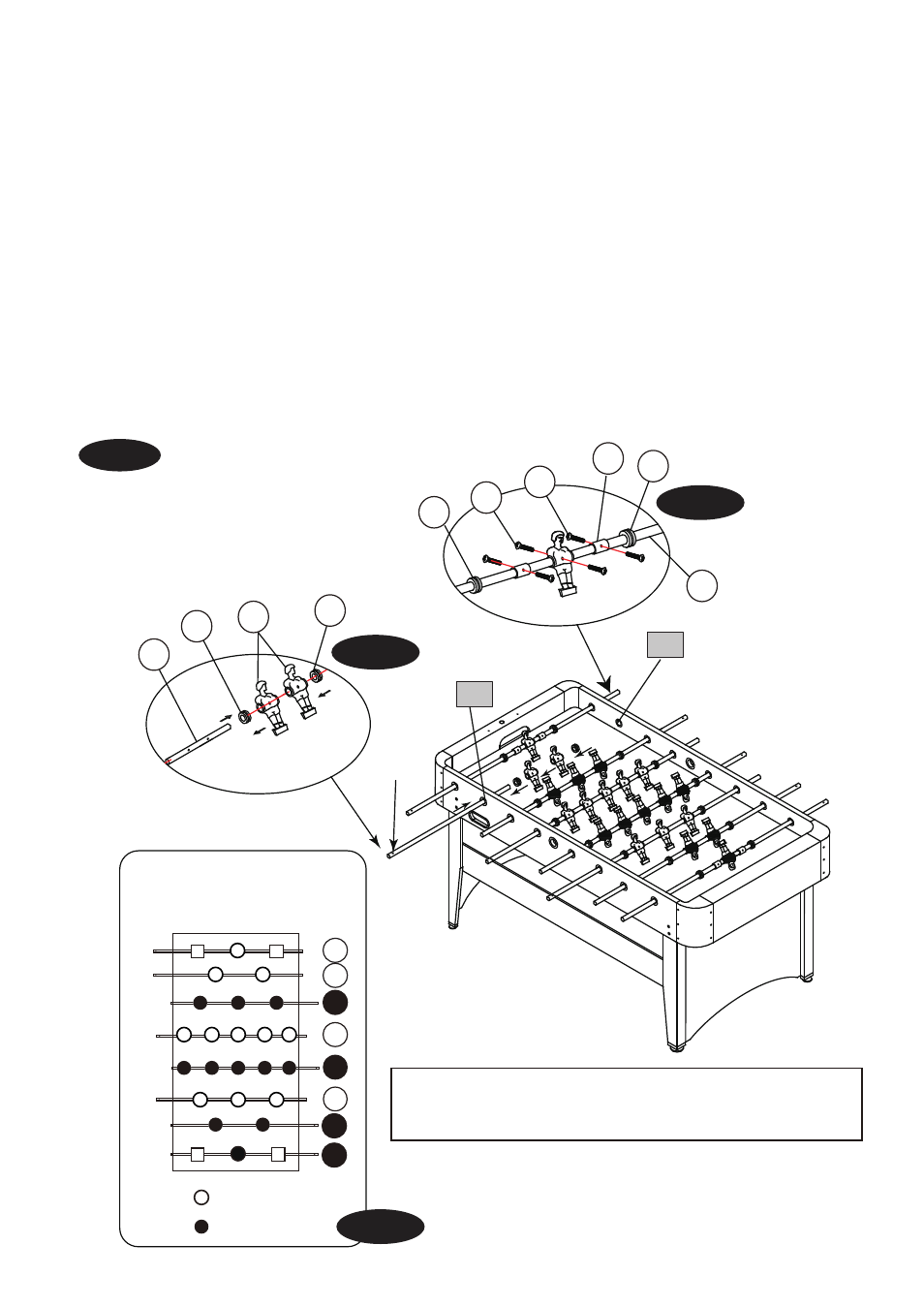

15. Deslice las Barras (#17-19) por Los Cojinetes de Barra (#33) sobre un Delantal Lateral (#1) según el orden
como mostrado en la Fig. 6 y 6A.
Nota:Las Barras de Jugador hay un agujero en su parte final donde coloque las Manijas (#24)
16. Monte las Barras de 2, 3 y 5 Jugadores, coloque los Bómperes de Goma (#28) y Jugadores (#22 & #23)
sobre las Barras de Jugador (#17, #18 & #19) según el orden como mostrado en la Fig. 6, 6A & 6B.
17. Monte las Barras de 1 Jugador, coloque las partes según el orden como mostrado en la Fig. 6C.
18. Ahora inserte las Barras de Jugador a los Cojinetes de Barra (#33) sobre el Delantal Lateral opuesto (#1).
19. Coloque los Jugadores (#22 & #23) a las Barras (#18) usando 2 Cerrojos (#15) por Jugador. Vea la FIG. 6C.
20. Coloque los Anillos de Parada (#27) a las Barras (#18) usando 2 Cerrojos (#15) por Anillo de Parada. Vea la
FIG. 6C.
Nota:El portero debería estar en la parte izquierda de cada jugador.
El Agujero
Orden de Jugadores
(Vista en lo Alto)
Nota:Las manijas (#24) deberían estar al mismo lado de las
barras por el mismo equipo, y los jugadores de cada equipo
deberían ser cara hacia sus oponentes.
