Fig. 8, Fig.8, Fig. 8b fig. 8a – Medal Sports SH1325701 User Manual
Page 10: Fig. 8c
Español
www.themdsports.com
1325701
9
(Continúe en la siguiente página.)
(Continued on the next page.)
English

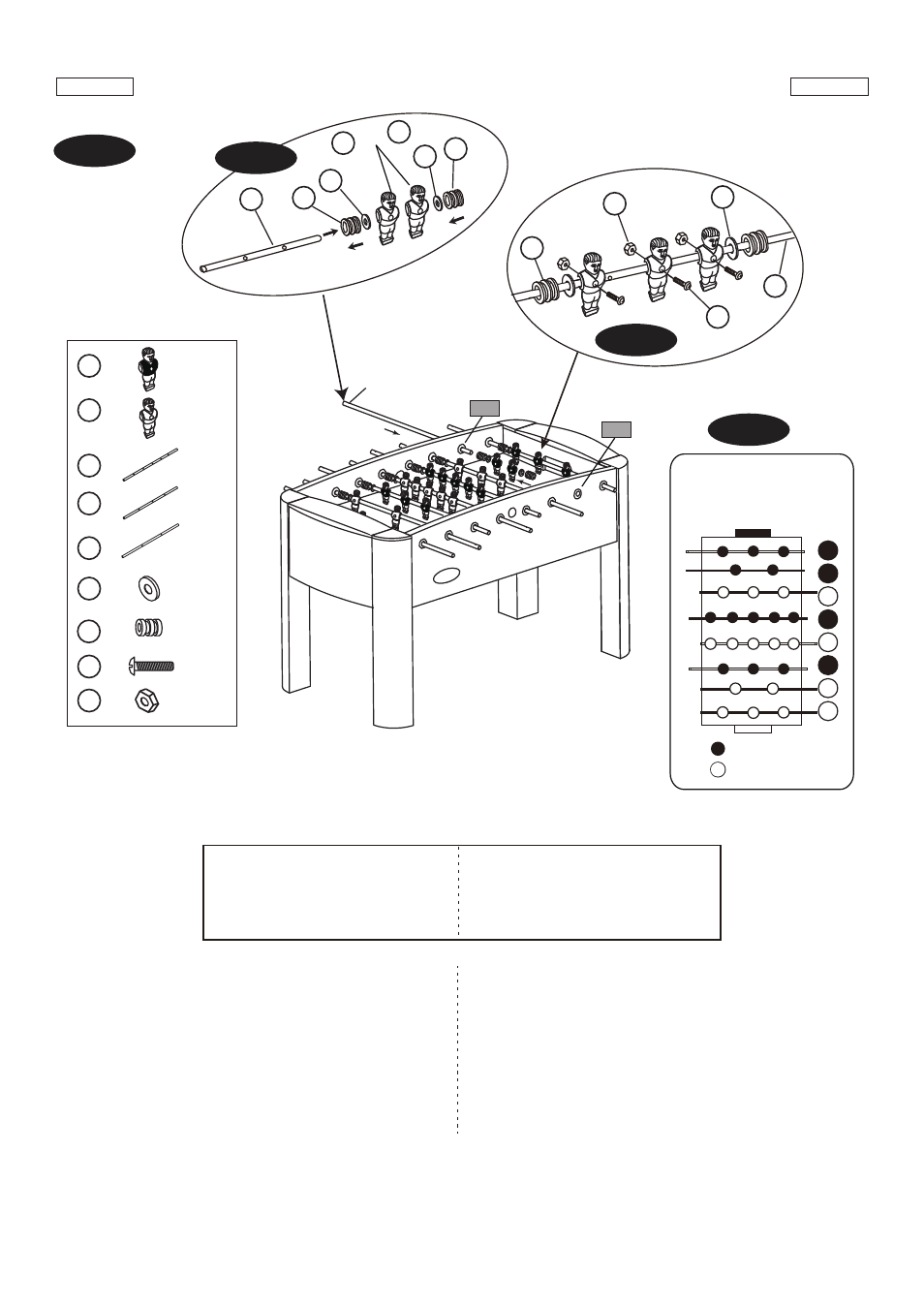

FIG.8
FIG.8
15. Slide the Player Rods (#15-17) through the Rod
Bushings (#A2) on one Side Apron (#1) in the order
as shown in Fig.8 and 8A.
Note: The player Rods have a hole at their end where
the Handles (#23) will go.
15. Deslice las Barras de Jugador (#15-17) por Los
Cojinetes de Barra (#A2) sobre un Delantal Lateral (#1)
según el orden como mostrado en la Fig. 8 y 8 A.
Nota: Las Barras de Jugador hay un agujero en su
parte final donde están los Mangos (#23)
FIG. 8
Note: Players of the same team
color should have Handles on
the same side, and each team’s
players should be facing their
opponent.
Nota: Los jugadores del mismo
color de equipo debería tener
Manijas sobre el mismo lado, y
los jugadores de cada equipo
debería afrontar a su opositor.
X 13
X 2
X 2
X 16
X 16
X 26
X 26
X 13
X 4
17
18
19
29
30
14
13
15
16
= Blue / Azul
= Red / Rojo
ORDER OF PLAYERS
Overhead View
Orden de Jugadores
(Vista en General)
16
16
16
16
15
15
17
17
or/o
17
18
18
19
19
14
13
FIG. 8B
FIG. 8A
29
30
16
18
19
FIG. 8C
The Hole /
EI agujero
The Hole /
EI agujero
A2
A2
